双滑块曲柄传动机构三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:428429
  • 双滑块曲柄传动机构三维结构设计
  • 双滑块曲柄传动机构三维结构设计
  • 双滑块曲柄传动机构三维结构设计
  • 双滑块曲柄传动机构三维结构设计
  • 双滑块曲柄传动机构三维结构设计
  • 双滑块曲柄传动机构三维结构设计

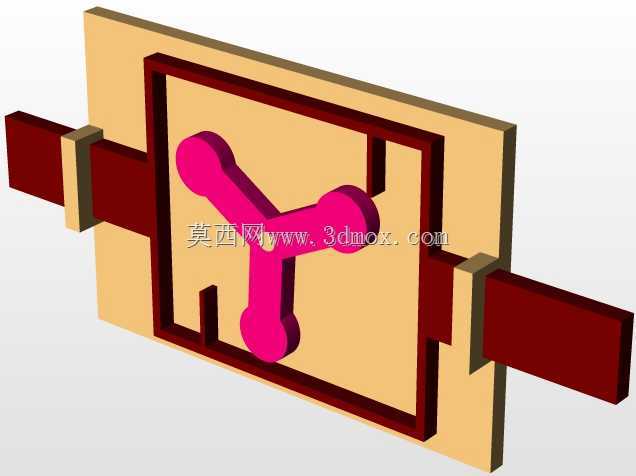

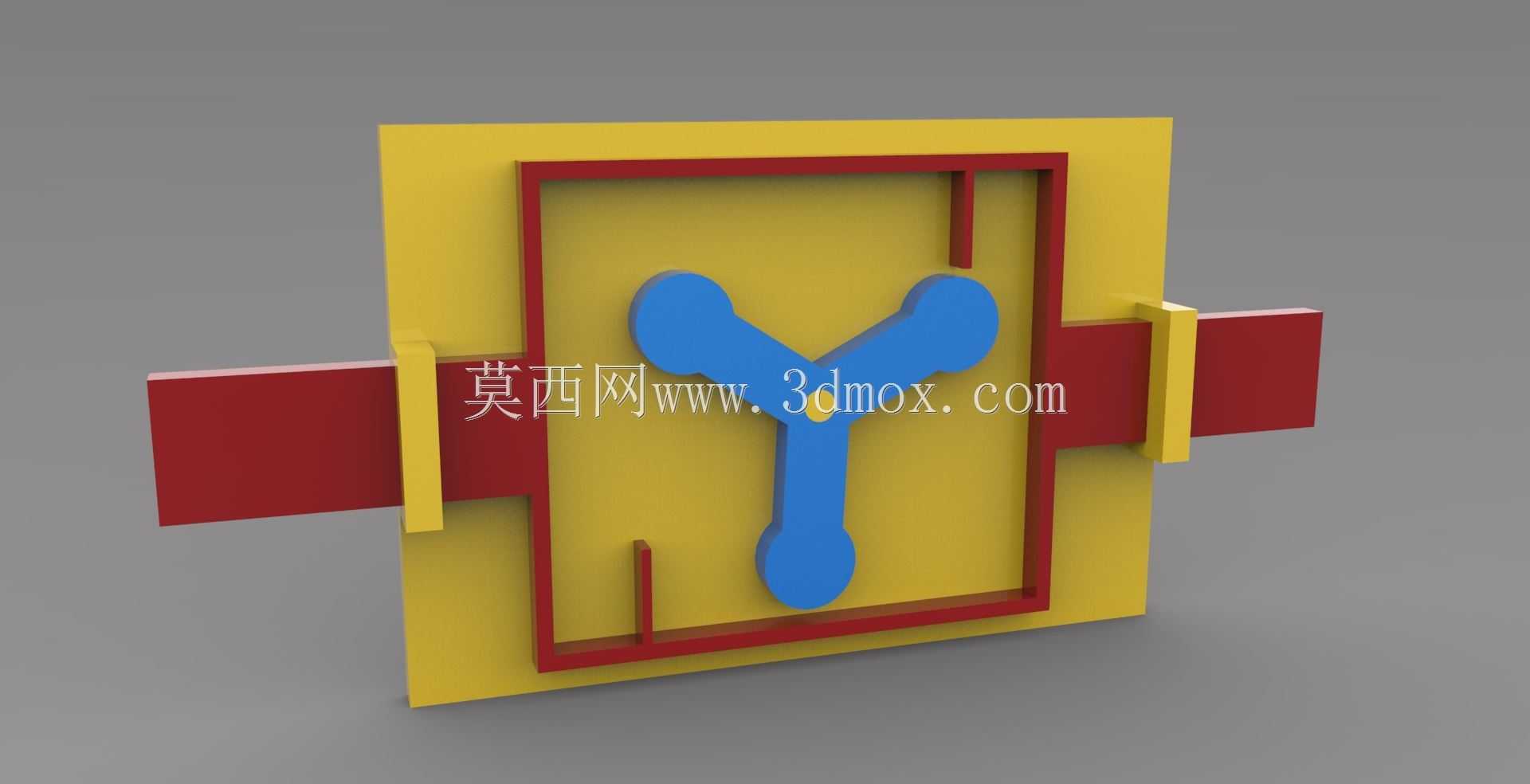

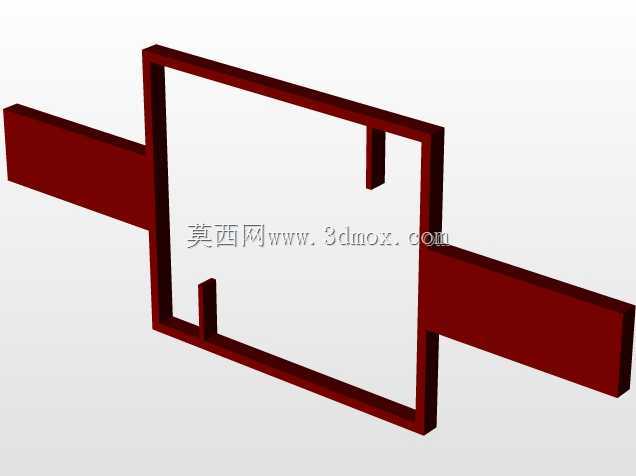

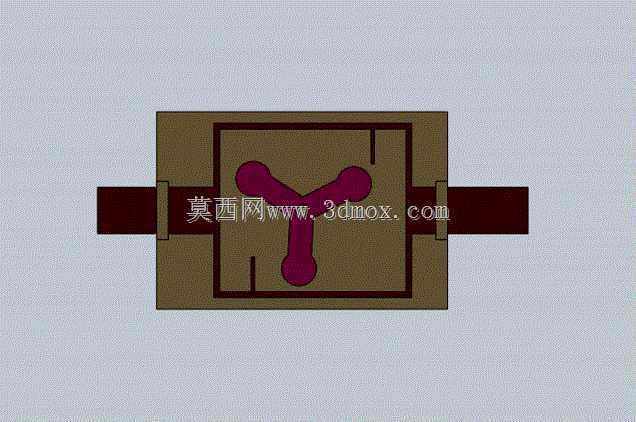

  该双滑块曲柄机构属于平面连杆传动类结构,核心通过曲柄的连续回转运动,同步驱动两侧对称布置的滑块实现直线往复输出,在轻工自动化送料、小型冲压设备的进给单元、纺织机械的导纱往复机构、包装设备的推料工位中都有广泛适配场景,可将单一旋转动力转化为双向同步的直线动作,减少单滑块机构单侧受力带来的偏磨问题。从结构设计逻辑来看,该机构采用对称式腔体布局,曲柄为三瓣式偏心回转结构,回转中心位于腔体几何中心位置,两侧滑块分别嵌入腔体两侧的导向槽内,导向槽与滑块的配合面采用间隙配合设计,预留0.02-0.05mm的运动间隙,既保证滑块滑动顺畅无卡滞,又能控制运动过程中的横向窜动量,避免传动精度损失。安装边界方面,该机构整体为矩形腔体结构,

  两侧伸出的滑块杆端为动力输出端,可根据实际工位需求加装推头、夹具等执行端配件,腔体本体的四个边角预留安装孔位,可直接通过螺栓固定在设备安装基板上,安装时需保证曲柄回转轴线与两侧滑块的运动轴线处于同一垂直平面内,避免安装偏差带来的附加侧向力,加剧导向槽的磨损。功能特性上,该机构的运动行程由曲柄的偏心距决定,可通过调整曲柄偏心尺寸适配不同的往复行程需求,相比单滑块曲柄结构,双滑块对称布局可平衡曲柄回转过程中的惯性力,降低设备运行时的振动幅度,适合中低速连续运转的工位使用。设计过程中需重点关注曲柄与滑块铰接处的销轴强度,根据机构传递的额定载荷核算销轴的剪切应力,同时导向槽的长度需覆盖滑块的全行程,预留足够的导向接触长度,

  避免滑块运动到行程端点时出现脱槽风险,滑块与导向槽的接触面可根据使用场景加装耐磨衬套,延长机构整体的维护周期。在实际选型适配时,可根据设备的运行节拍调整曲柄的回转转速,转速越高则滑块往复频率越高,对应需要提升铰接处的润滑频次,保证运动副处于良好的润滑状态,降低运动磨损。
