切比雪夫Lambda连杆运动机构

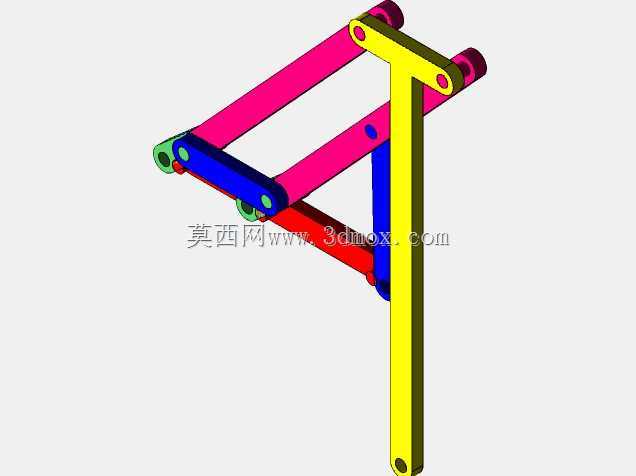

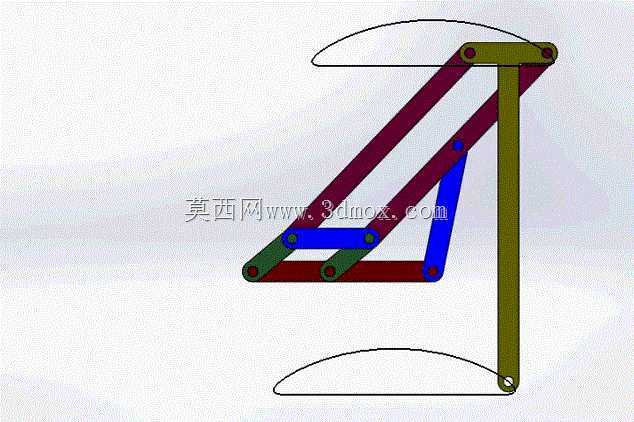

　　切比雪夫Lambda机构是经典的六杆连杆运动机构，属于低副连杆传动结构的典型应用，在轻工输送、自动化送料、步行机构开发领域有着广泛的落地场景。该机构通过多组转动副连接不同长度的刚性杆件，能够将输入的连续旋转运动转化为输出端近似直线的往复运动，且运动过程中输出端的轨迹上下段具备近似对称的弧形过渡特性，可适配需要特定往复直线行程、同时在行程端点带平缓抬升/下落动作的工位需求。从结构设计逻辑来看，该机构的杆件长度配比严格遵循切比雪夫连杆的几何约束条件，固定铰支座的安装位置直接决定输出端的轨迹形态与行程范围，设计过程中需要反复校核各杆件的运动干涉边界，确保整周转动过程中杆件之间无碰撞、转动副无卡滞。实际应用中，

　　这类机构常被用于小型工件的步进输送工位，替代结构复杂的凸轮传动组，相比凸轮机构具备加工成本低、运行噪音小、维护便捷的优势，仅需通过铰接销轴连接各杆件即可完成装配，对安装面的平面度公差要求适中，固定端仅需两个铰点即可完成整机固定，安装边界紧凑，可适配设备内部狭小的安装空间。该机构的运动特性决定了其输出端在直线行程段的运动速度相对平稳，端点处的弧形轨迹可自然完成工件的抬升脱离与下放就位动作，无需额外设置升降导向结构，能够大幅简化配套设备的整体结构。建模过程中需要重点关注各转动副的配合间隙，间隙过大会导致输出轨迹出现偏差，间隙过小则会增大转动阻力，加剧销轴与杆端孔的磨损，

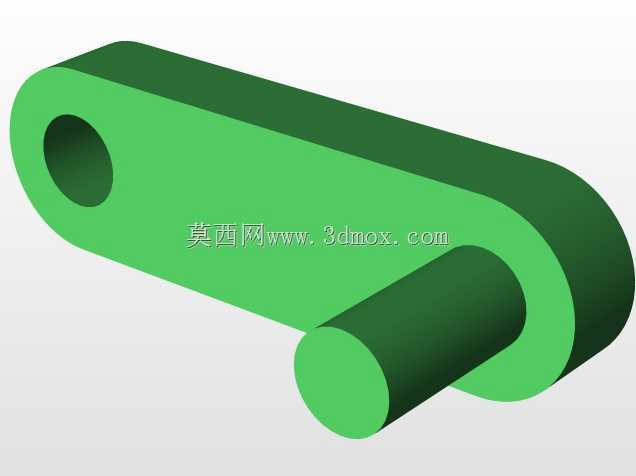

　　通常根据杆件的受力大小选取H8/f7的间隙配合即可满足常规工况的使用需求。杆件的截面尺寸需要根据输出端的负载大小进行校核，长杆件需要验算受压状态下的弯曲变形量，避免高速运行时出现杆件颤动导致轨迹失真。该机构的输入曲柄可直接连接减速电机输出轴，无需额外的传动转换环节，动力输入路径短，传动效率可达九成以上，适合长期连续运行的自动化工位。在步行机器人的腿部机构开发中，这类Lambda机构也常被用作腿部行走结构，利用其近似直线的支撑相轨迹和弧形摆动相轨迹，模拟生物行走时的腿部运动形态，相比多自由度腿部结构大幅减少了驱动元件数量，降低了控制系统的复杂度。
