五缸星型径向发动机动力结构设计

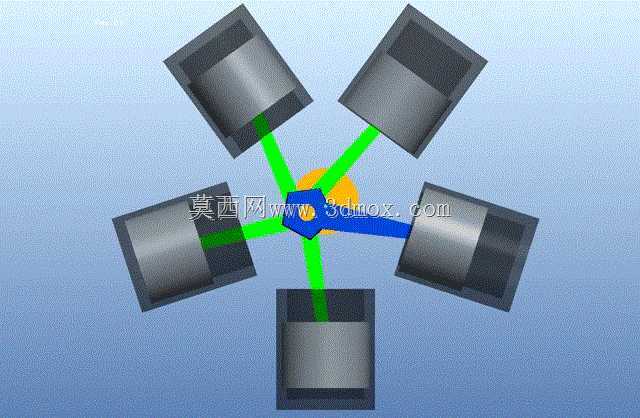

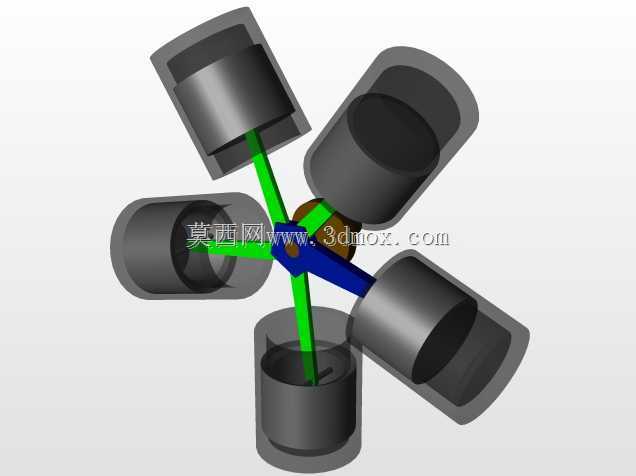

　　这类星型布局的径向动力单元，早年广泛应用在航空活塞动力领域，凭借单曲轴多缸环形排布的结构特性，能在较小的整机外径范围内实现更大的排量输出，相比同排量直列动力结构，曲轴长度更短，整机刚性表现更优，运转过程中各缸往复惯性力可沿周向相互抵消一部分，能有效降低曲轴主轴承的持续载荷，提升动力单元的运行平顺性。从结构设计逻辑来看，五个汽缸沿曲轴中心呈等角度72度环形均布，每个汽缸的活塞通过连杆直接与中心曲柄销连接，这种设计省去了直列机型常用的多曲拐结构，曲轴加工难度更低，润滑路径更短，能有效降低高速运转下的润滑失效风险。实际应用场景中，这类结构除了早期轻型通航飞机动力外，也被改装应用在小型固定翼航模、特种应急发电机组、小型农用动力设备上，

　　尤其适合对径向安装尺寸有严格限制、需要短轴距大扭矩输出的动力配套场景。设计过程中需要重点关注各缸的配气相位一致性，由于所有汽缸共用同一组曲柄连杆机构，进排气道的布局需要沿周向均匀排布，避免各缸进气阻力差异导致的各缸工作不均匀问题；活塞与汽缸的配合间隙需要统一控制，周向布置的汽缸受散热条件影响存在细微温度差，热膨胀量的差异需要在尺寸公差设计阶段提前预留补偿量。安装边界方面，这类五缸径向结构的整机外形呈正五边形轮廓，最大外径由汽缸外端安装面决定，轴向尺寸仅包含曲轴前端输出端、缸体主体、后端附件安装面三部分，相比同排量直列四缸或六缸机型，轴向安装长度可缩短40%以上，非常适合布置在机头、设备舱等径向空间充裕但轴向安装空间受限的位置。

　　结构细节上，中心曲柄的平衡配重需要匹配五个活塞连杆组件的往复质量，做整周动平衡校准，避免高速运转时产生周向振动；连杆与活塞销、曲柄销的配合面需要做强化耐磨处理，由于多缸共用曲柄销，接触应力比直列机型更高，润滑槽的布局需要保证每个连杆轴瓦都能获得持续的压力润滑油供给。散热设计上，周向排布的汽缸每个都能直接接触外部气流，风冷条件下的散热效率远优于直列机型，不需要设计复杂的缸体水套结构，能进一步降低整机自重，这也是早年航空领域青睐这类结构的核心原因之一。
