简支梁式曲柄滑块摆动机构演示装置

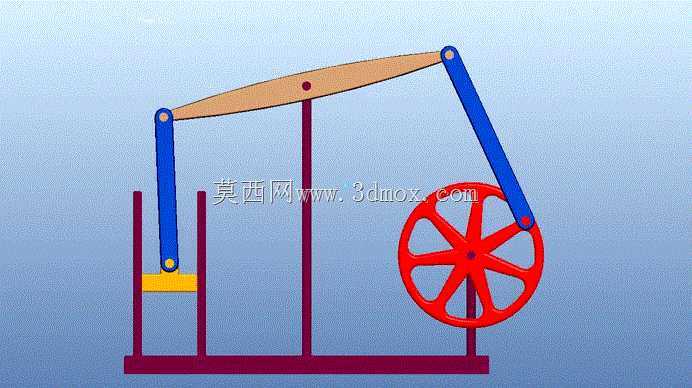

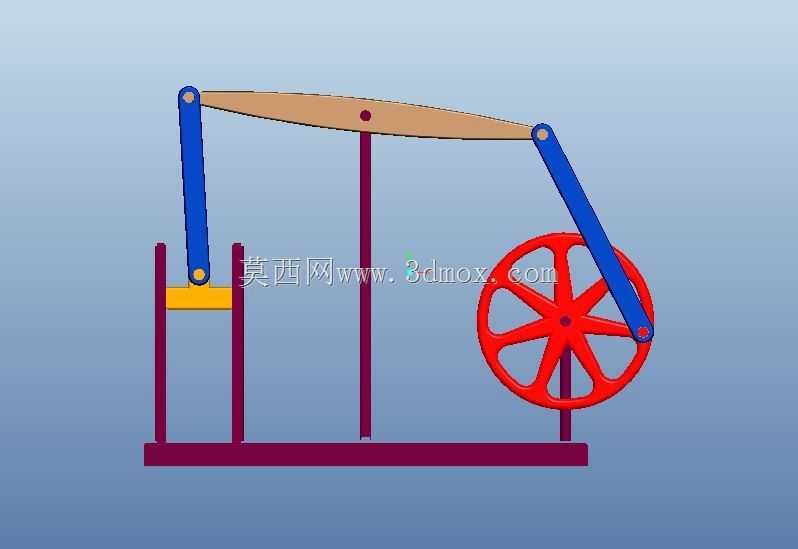

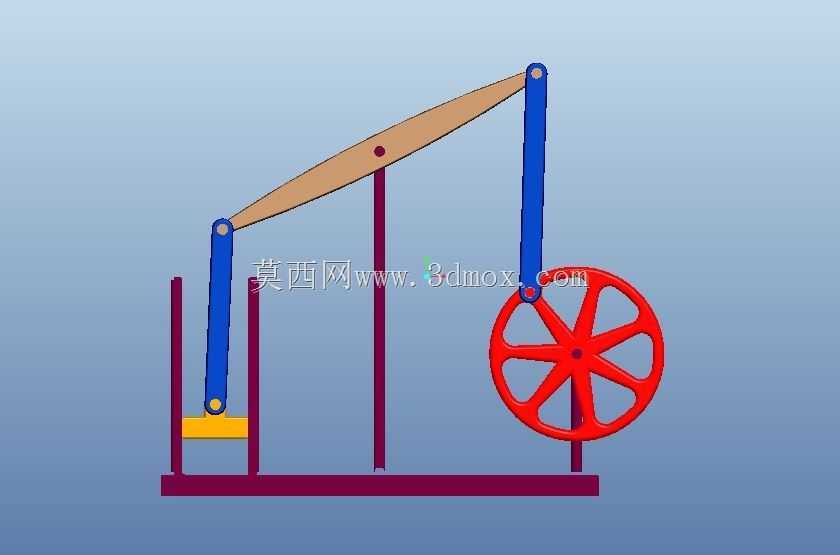

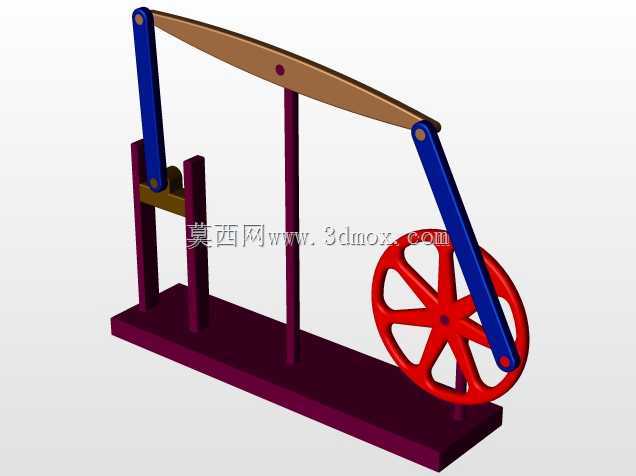

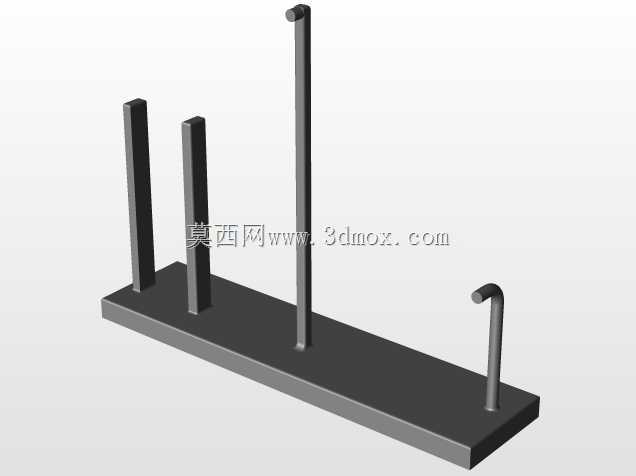

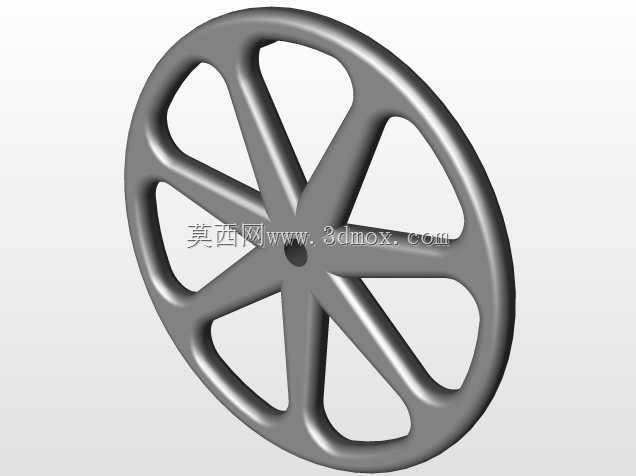

　　这套简支梁结构的动力演示机构，常被用于机械原理教学、小型动力转换装置的原理验证场景，能够直观展示旋转运动与直线往复运动的转换逻辑，帮助从业者理解曲柄滑块类机构的运动特性。从结构布局来看，装置以底部的安装基座作为承载基准，所有运动构件的安装支点都布置在基座的安装面上，基座预留的安装孔位可直接固定在实验台架或者小型设备的安装框架上，整体安装边界规整，不需要额外预留过大的操作空间，适配桌面级实验台或者小型教具的安装需求。核心运动单元包含带辐条的轮式曲柄、两根对称布置的传动连杆、中部铰接支撑的简支横梁以及末端的滑块执行件，曲柄的旋转中心固定在基座右侧，通过销轴与右侧连杆下端铰接，右侧连杆上端与横梁右端铰接，

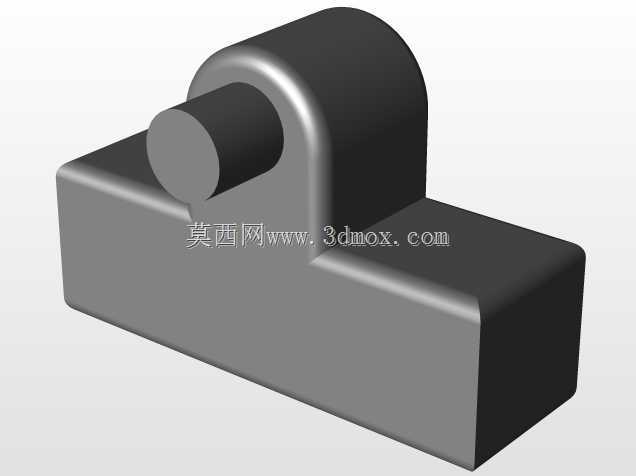

　　横梁中部通过固定在基座上的竖直立柱作为铰接支点，形成简支梁的摆动支撑结构，横梁左端与左侧连杆上端铰接，左侧连杆下端与竖直导轨内的滑块铰接。当曲柄做整周旋转运动时，会带动右侧连杆做平面复合运动，驱动横梁绕中部支点做定角度往复摆动，再通过左侧连杆将摆动转换为滑块沿竖直导轨的上下往复运动，整个运动链的传动间隙控制在较小范围，运动过程无卡滞点，各铰接点的销轴都做了限位设计，避免运动过程中出现构件脱出的问题。设计过程中优先考虑了运动轨迹的可视化，各构件采用差异化的色彩区分，能够让观察者快速理清动力传递路径，各铰接点的位置参数经过反复校核，确保曲柄整周旋转时不存在死点位置，滑块的行程长度与横梁的摆动角度匹配合理，既可以作为教具演示曲柄滑块、

　　摆动横梁的组合运动逻辑，也可以作为小型往复装置的动力原型，拓展应用到小型冲压机构、往复泵送装置的原理验证环节。构件的外形尺寸经过适配优化，曲柄轮的直径与连杆长度比例符合机械设计的传动角要求，运动过程中各构件不会出现干涉，竖直导轨的长度刚好覆盖滑块的全行程，不会出现超程脱轨的问题，整体结构紧凑，运动逻辑清晰，能够完整复现简支梁结构在动力转换机构中的应用方式。
