垂直交错轴动力传递传动机构

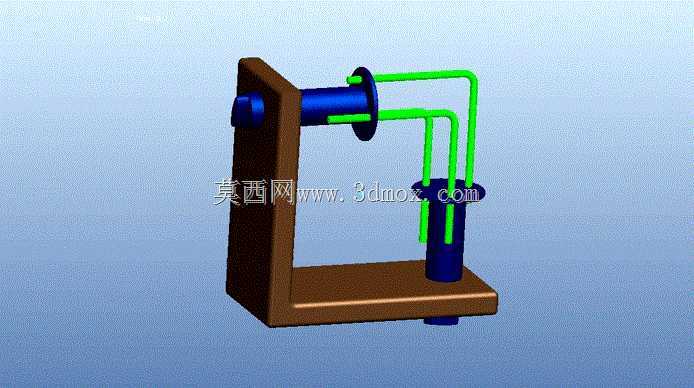

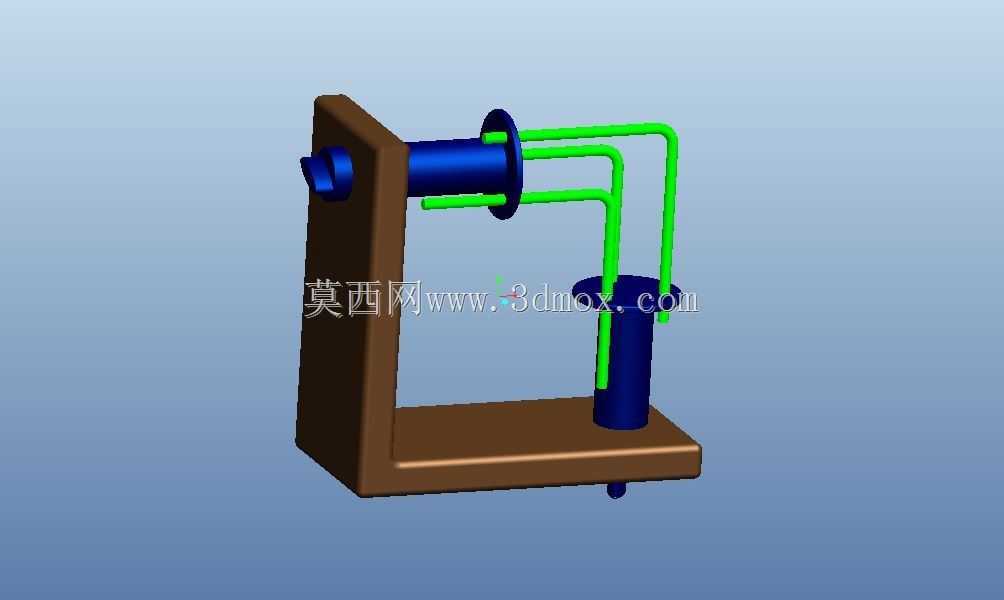

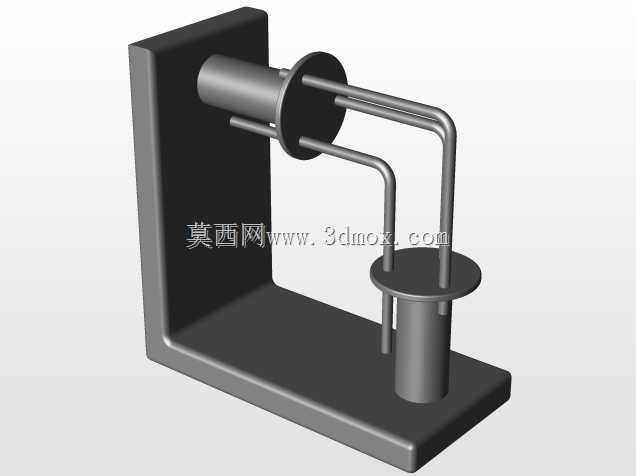

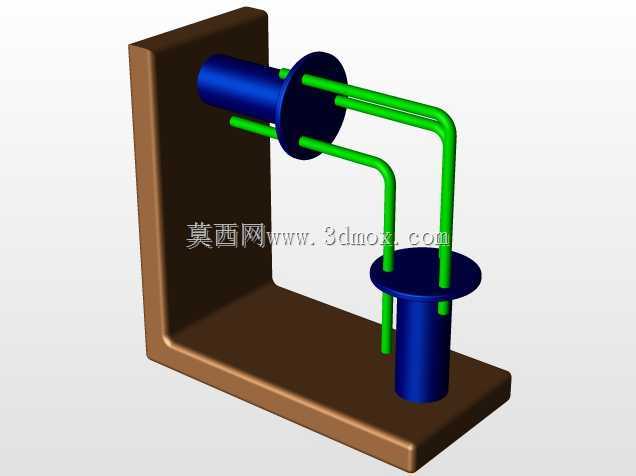

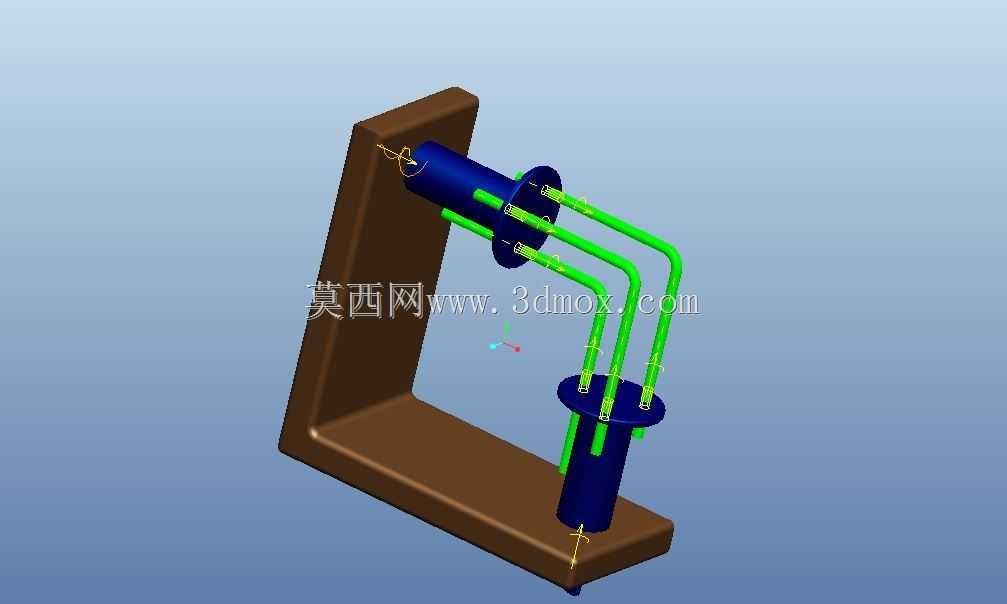

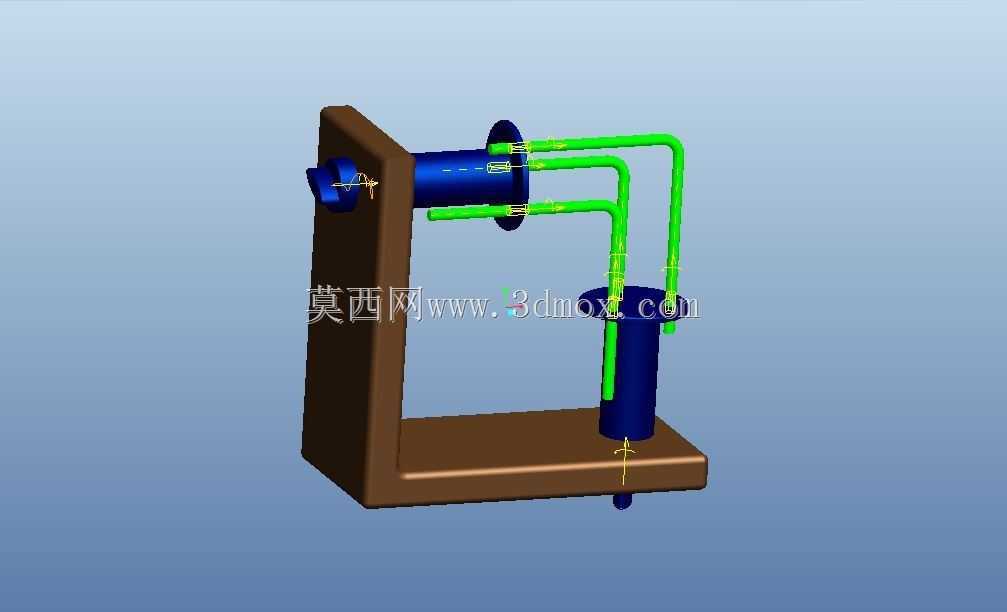

　　这套垂直交错布置的传动轴结构，多用于需要在空间内完成90度转向动力传递的小型设备布局场景，常见于桌面级自动化送料机构、小型实验台动力换向单元、轻工包装设备的转角动力传输段，能在有限的安装空间内完成动力方向的转换，无需额外加装伞齿轮组等复杂换向构件，降低小载荷工况下的机构复杂度。从结构设计逻辑来看，两根传动轴分别固定在L型安装支架的两个垂直安装面上，支架采用一体式弯折成型结构，底部安装面预留了固定孔位，可直接通过螺栓锁紧在设备安装基板上，侧向安装面的轴承位与水平轴采用间隙配合，预留0.02mm的装配公差，保证轴转动时无卡滞，同时控制径向窜动量在0.05mm以内，满足小载荷传动的精度要求。垂直布置的传动轴下端同样设置有安装定位轴段，

　　可直接对接下方的动力输入或者输出端，两根轴之间通过平行四杆结构完成动力衔接，绿色的连杆构件与轴端的连接销采用过渡配合，连杆本身做了等长设计，保证动力传递过程中两根轴的转动角度完全同步，不会出现传动滞后或者角度偏差。在安装边界设计上，整个机构的外轮廓尺寸控制紧凑，水平轴伸出支架的长度适配常规的联轴器安装尺寸，垂直轴的上下伸出段分别预留了负载安装位和动力对接位，支架的壁厚根据传动载荷做了匹配设计，在保证支撑刚性的前提下尽可能减少整体重量，避免不必要的材料浪费。实际应用中，这套结构适合传递扭矩不超过5N·m的低速传动场景，转速适配范围在0-300rpm之间，连杆与轴销的连接位置可根据实际使用需求加装润滑衬套，降低长期运转的磨损量，

　　延长机构的维护周期。设计过程中优先考虑了空间布局的合理性，避开了常规换向齿轮组需要预留的啮合安装空间，让整个转角传动单元的体积压缩到传统齿轮换向结构的60%左右，特别适合安装空间局促、对机构整体体积有严格限制的小型设备，同时构件数量少，加工难度低，大部分构件可采用常规的车削、铣削工艺完成加工，不需要特殊的定制加工工序，能有效控制生产制造成本，装配过程也无需复杂的调隙工序，只要保证各连接销的同轴度即可完成组装，降低了现场装配的技术门槛。
