双曲柄滑块十字导路传动机构

　　这套双曲柄滑块传动结构，常被应用在轻工自动化送料、小型冲压设备的直线往复驱动单元中，也可作为教学演示机构用于机械原理课程的具象化展示，帮助从业者理解平面连杆机构的运动转换逻辑。从实际功能来看，该机构可将曲柄的连续回转运动，直接转化为滑块沿十字导路两个垂直方向的往复直线运动，无需额外加装换向传动组件，就能实现两个正交方向的同步动作输出，相比单方向曲柄滑块机构，能在紧凑安装空间内完成双工位的交替作业，大幅缩减设备的整体排布空间。设计过程中，首先要确定曲柄的回转半径，这个参数直接决定两个方向滑块的行程极限，需要匹配对应工位的作业行程需求，避免出现行程不足或者过冲干涉的问题；其次要校核连杆与两个滑块的铰接点位置，

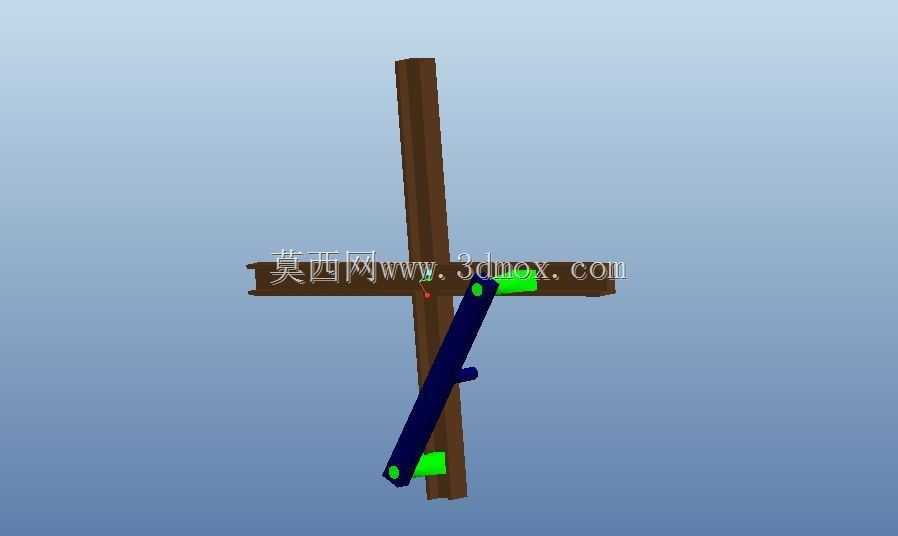

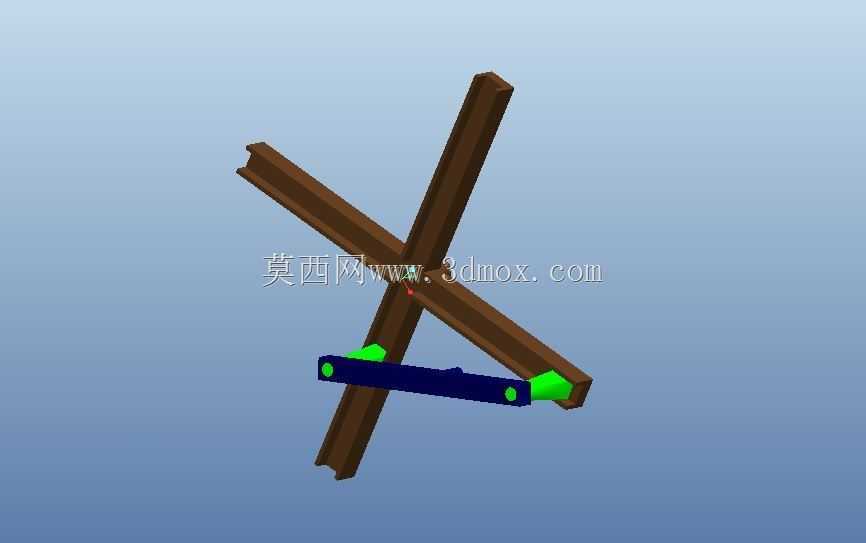

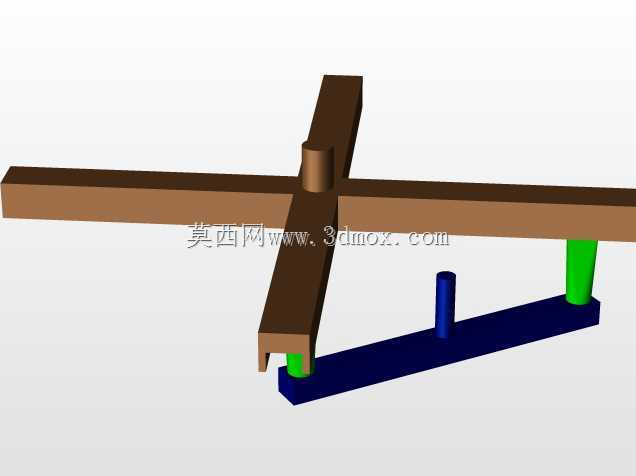

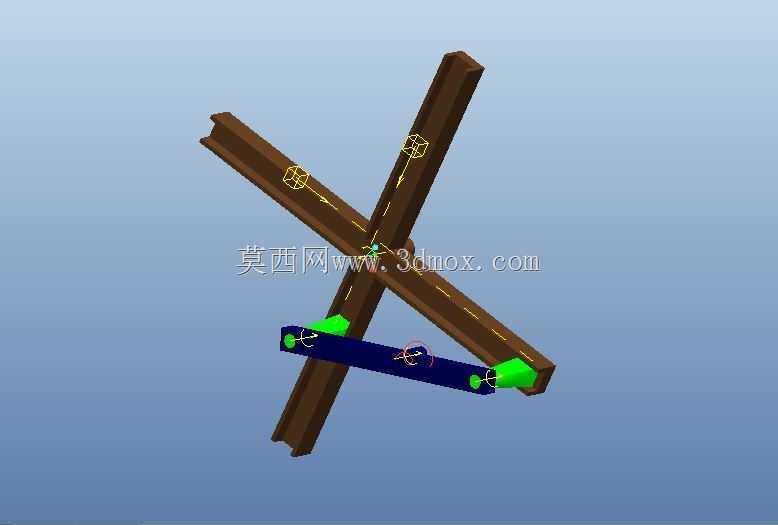

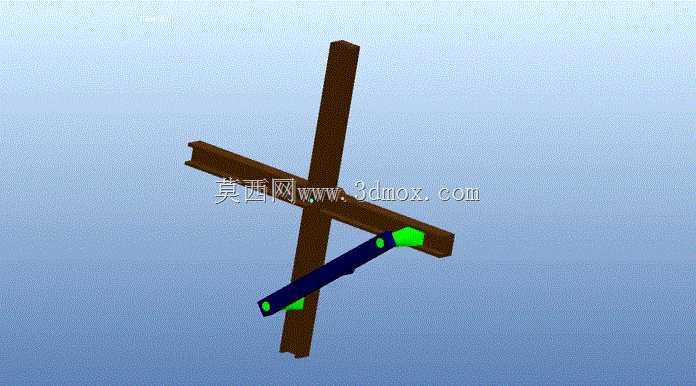

　　铰接处的销轴需要预留足够的配合间隙，既要保证运动过程中无卡滞，也要控制铰接间隙带来的传动回程误差，保证往复运动的位置精度。十字导路的两个导向槽需要保证严格的垂直公差，导向面的粗糙度要控制在合理区间，降低滑块往复运动时的摩擦阻力，同时导路的安装基准面需要做平面度处理，避免安装后导路变形导致滑块运动卡涩。外形布局上，整套机构采用十字交叉的导路作为主体支撑结构，曲柄布置在十字导路的中心交汇区域，连杆两端分别铰接曲柄销和两个方向的滑块铰接座，整体结构没有冗余的外伸部件，安装时仅需要固定十字导路的四个端部支撑点，就能保证整套机构的运行刚度，安装边界可根据实际设备的内部空间调整导路的长度，适配不同的安装腔体尺寸。运动过程中，曲柄做整周回转时，

　　会带动连杆做平面复合运动，分别驱动两个滑块沿各自的导路方向做规律的往复移动，两个方向的运动相位差由曲柄的初始安装角度决定，可根据实际作业的时序需求调整曲柄的初始安装位置，实现不同的动作配合逻辑。铰接位置的润滑槽设计也需要纳入考量，长期运行时可通过预留的注油点补充润滑脂，降低铰接副的磨损速率，延长机构的整体使用寿命。导向滑块与导路的配合采用间隙配合，配合公差选择H7/g6即可满足常规工况的使用需求，若应用在高速往复场景，可在滑块接触面加装聚四氟乙烯耐磨衬层，进一步降低摩擦系数，减少运行过程中的噪音和振动。
