盘形凸轮与从动件配合传动结构设计

　　这套凸轮传动结构，常见于轻工自动化送料、小型工装工位切换这类需要实现固定往复行程规律的场景，核心是通过凸轮轮廓的曲线设计，把输入侧的连续回转运动，直接转化为从动件端预设规律的直线往复或者小幅摆动动作，不需要额外搭配复杂的电控程序就能实现稳定的时序动作，在纯机械控制的半自动设备里可靠性表现十分突出。设计这套结构时，首先要确认的是从动件的行程需求、动作时序里的推程、远休止、回程、近休止四个阶段的角度分配，先根据负载端的运动速度、冲击耐受度选定从动件的运动规律，比如低速轻载场景可以用等速曲线，有一定缓冲需求的场景会选用等加速等减速或者正弦加速度曲线，避免刚性冲击带来的部件磨损加快问题。结构的核心部件是盘形凸轮本体，

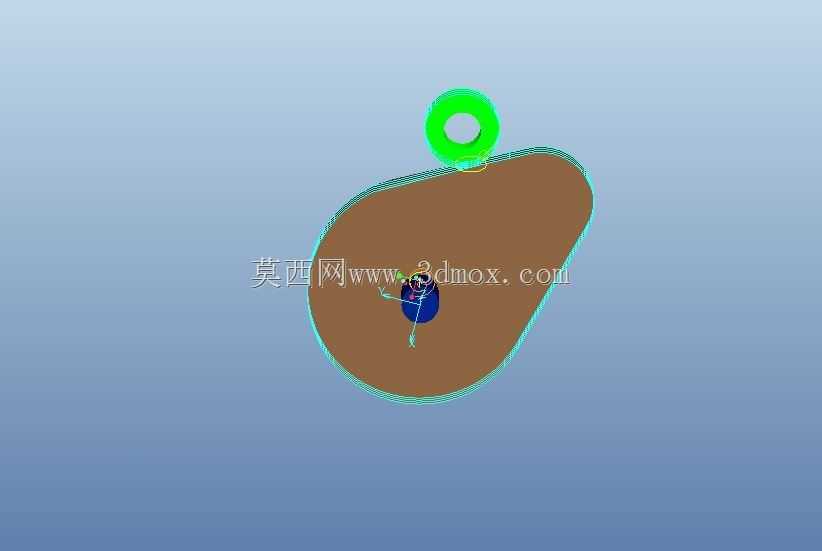

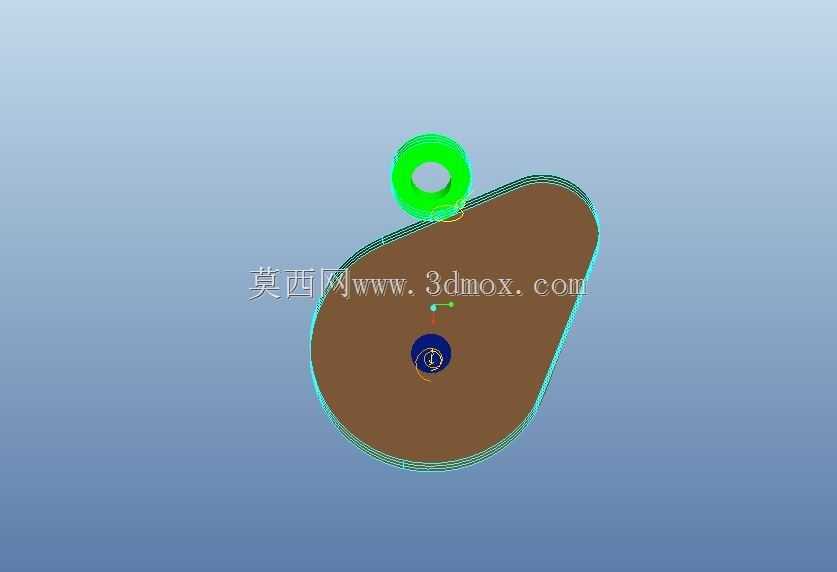

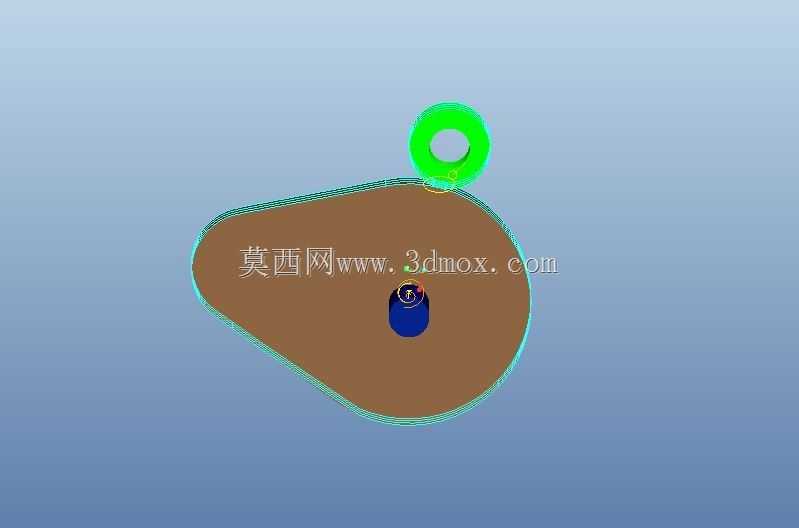

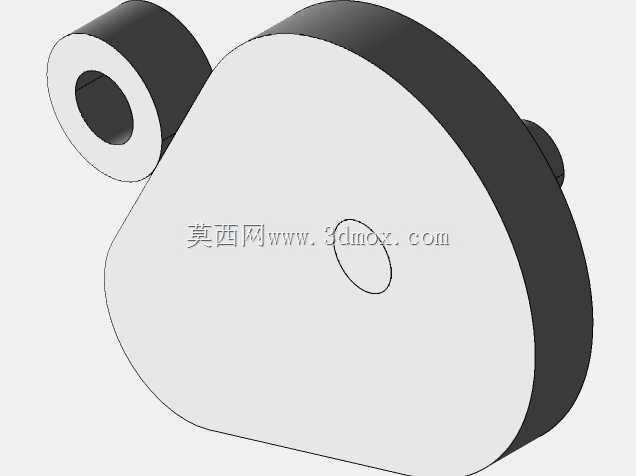

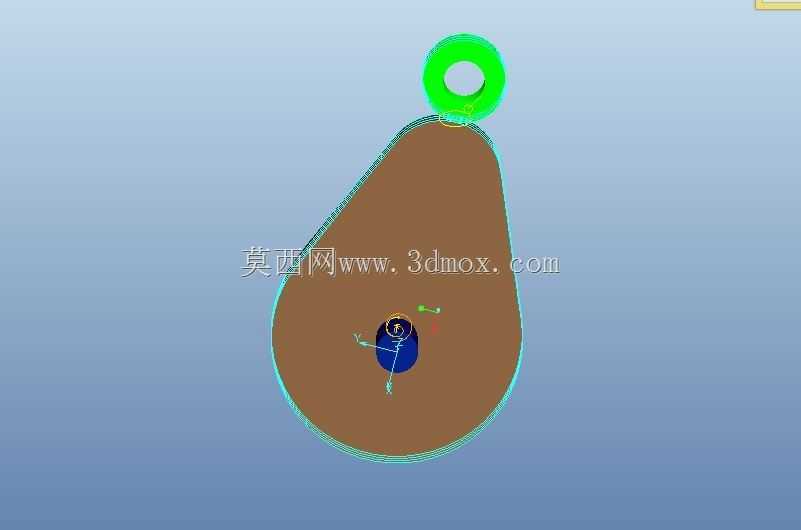

　　轮廓的加工精度直接决定从动件的动作精度，建模时需要先绘制基圆，再根据各阶段的位移参数逐段生成轮廓曲线，注意曲线段之间的相切过渡，不能出现曲率突变的拐点，否则实际运转时会出现从动件卡滞、跳动的问题。从动件端部采用了滚子结构，相比平底或者尖顶从动件，能大幅降低接触位置的滑动摩擦，延长凸轮轮廓的使用寿命，滚子的安装轴需要预留足够的润滑空间，同时要保证滚子外圆与凸轮轮廓的接触间隙控制在合理范围，间隙过大会带来回程误差，间隙过小则会增大运转阻力。安装边界方面，凸轮的基圆中心与机架安装孔的同轴度公差需要控制在0.02mm以内，从动件的导向导轨需要与从动件的运动方向保持平行，平行度公差不超过0.03mm/100mm，避免侧向力带来的偏磨。

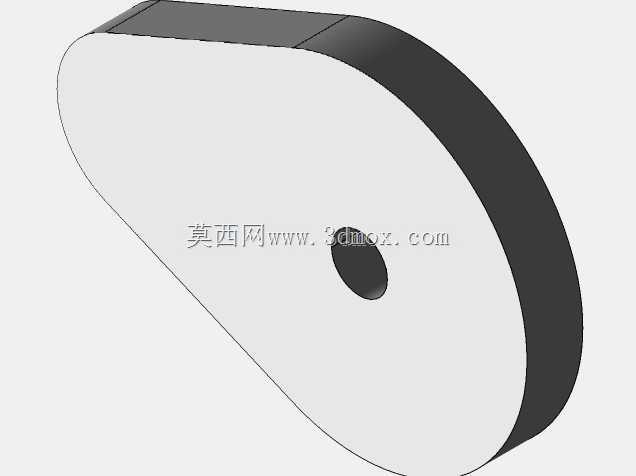

　　凸轮的厚度根据传递的扭矩大小选定，常规轻载场景下厚度取基圆直径的1/8到1/10即可满足强度需求，中心的安装孔要与输入轴采用过渡配合，搭配平键传递扭矩，避免高速运转时出现凸轮与轴的相对滑动。实际装配时需要手动盘车测试全行程的动作顺畅度，确认每个行程节点的位置是否符合设计预期，尤其是远休止阶段要保证从动件的位置稳定，不能出现因为轮廓加工误差导致的位置漂移，这类结构一旦调试完成，后续维护只需要定期给滚子和凸轮接触面补充润滑脂，就能实现长期无故障运行，非常适合对动作可靠性要求高、控制逻辑简单的固定节拍工位使用。
