平面铰链四杆传动机构仿真结构

　　这套平面铰链四杆结构是机械传动领域最基础也最具普适性的运动转换单元，在轻工包装、纺织机械、农用机具、自动化输送线等场景中都能见到它的衍生应用，核心作用是把连续回转运动转化为指定摆角的往复摆动，或是反过来将摆动输入转化为整周回转输出，相比齿轮、凸轮传动，它的加工门槛更低、运动副承压面磨损更均匀，在低速轻载的工况下维护成本极低。

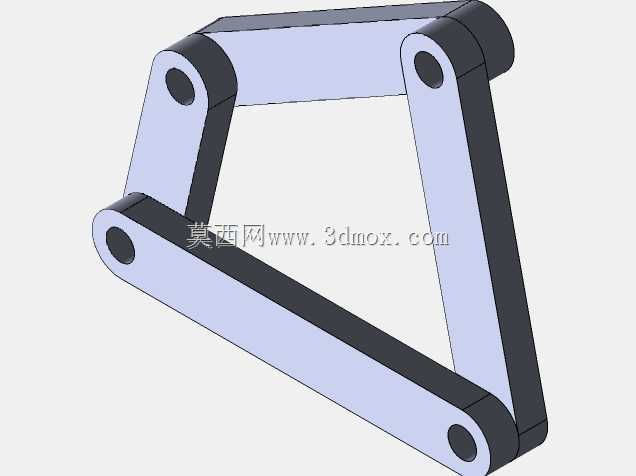

　　从结构设计逻辑来看，这套机构的四个杆件通过转动副依次铰接形成封闭运动链，其中固定杆作为安装基准，需要根据设备的整体机架布局确定安装孔位的中心距，两个连架杆分别对应动力输入与动作输出端，设计时需要先根据目标行程、摆角范围计算各杆的长度比例，避免出现死点位置影响传动连续性——比如用作从动件输出摆动时，要合理分配曲柄与摇杆的长度比，确保机构在整个运动周期内的压力角始终处于许用范围内，减少传动过程中的额外侧向载荷。

　　安装边界方面，这套结构的所有铰接孔都采用同轴度公差管控，相邻杆件的铰接端面预留0.2到0.5毫米的间隙，避免运动过程中出现杆件剐蹭卡滞，固定杆的两个安装孔位需要与设备安装面保持平行，否则会导致机构运动时出现附加扭转应力，加速铰接处销轴的磨损。杆件本身采用等截面型材加工，在满足抗弯强度的前提下尽可能降低杆件自重，减少高速摆动时的惯性冲击。

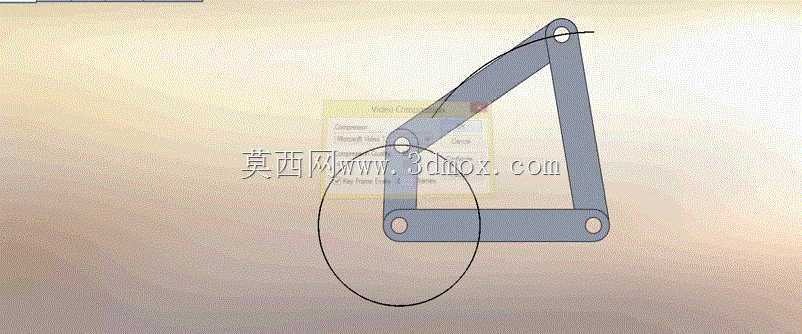

　　在实际设备适配中，这套基础结构可以根据需求演化出曲柄摇杆、双曲柄、双摇杆三种不同的运动形式，比如双曲柄构型常用在惯性筛、输送机的驱动单元，能实现从动件的变速回转输出；双摇杆构型则多用在工程机械的转向机构、工装夹具的夹紧单元，实现特定角度范围内的摆动动作。建模过程中已经完成了运动副的约束添加，可以直接开展运动仿真，验证不同杆长比例下的输出轨迹、速度变化曲线，方便设计人员快速调整参数匹配实际工况需求，不需要从零开始搭建运动链框架，能大幅缩短前期方案验证的周期。铰接处的销轴与孔采用间隙配合设计，既保证转动灵活性，也不会因为间隙过大导致运动精度超差，适配常规工况下的润滑维护需求。
