双十字万向联轴器偏心轴动力传输结构

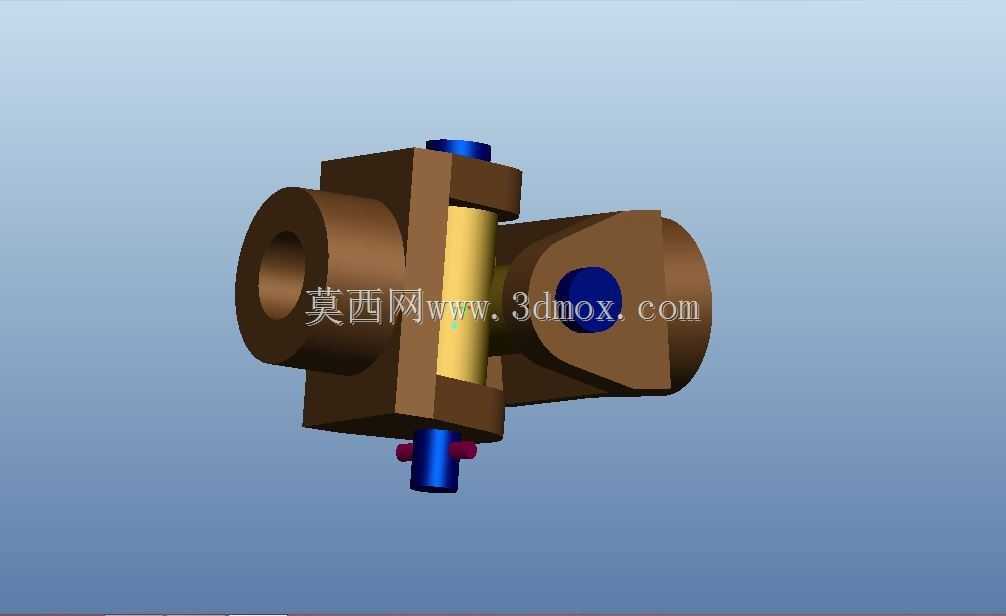

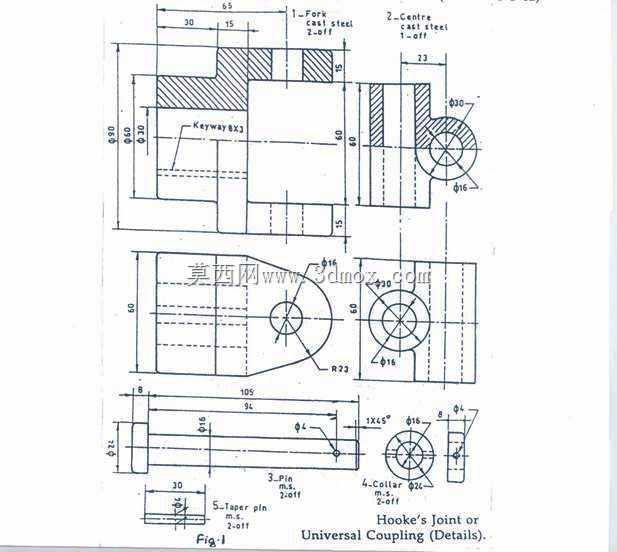

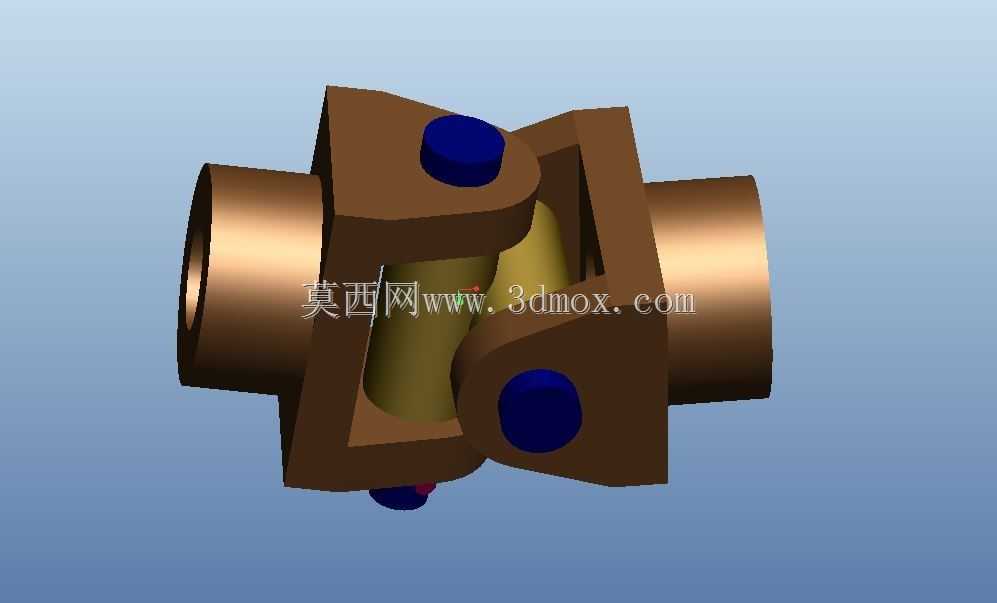

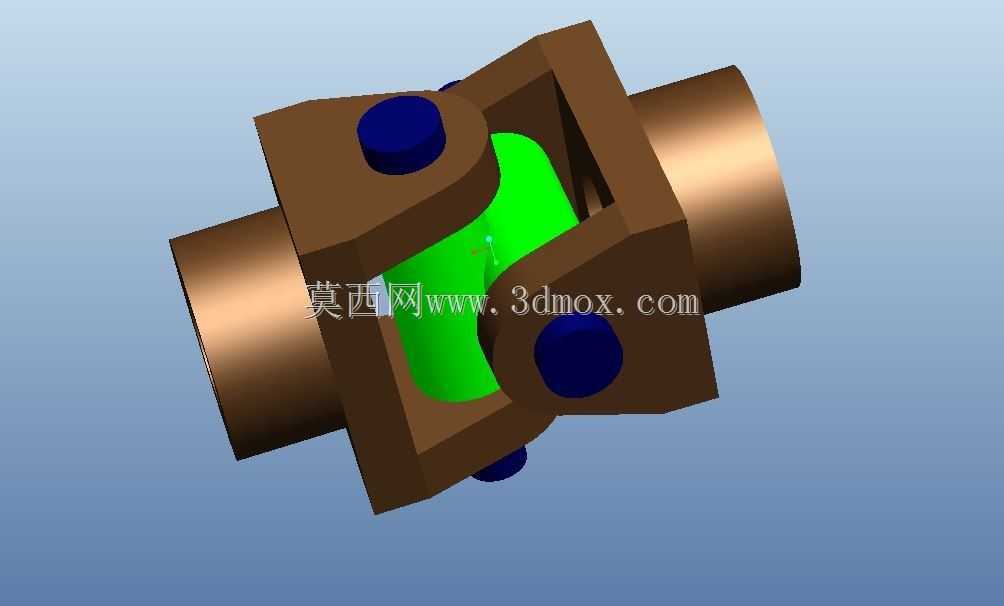

　　在跨轴系动力传递的工程场景中，两轴存在安装同轴度偏差、运行中受载偏移或是布局需要刻意设置偏心角度的工况十分常见，这类场景下刚性联轴器无法适配角度与径向偏移，极易造成轴系憋劲、轴承过载、传动件异常磨损甚至断轴故障，万向联轴器正是为解决这类不对中轴系的功率传输需求设计的核心传动部件。本次呈现的双十字万向联轴器结构，采用两组十字轴式万向节串联布局，可同时补偿两轴间的角度偏差与径向偏心量，相比单万向节，双节串联结构能保证输入轴与输出轴的瞬时传动比一致，避免单万向节传动时存在的转速波动问题，适配对传动平稳性有要求的动力传输场景。从结构设计逻辑来看，十字轴作为万向节的核心铰接件，四个轴颈分别与两端的叉形接头配合，铰接处预留润滑脂存储腔，

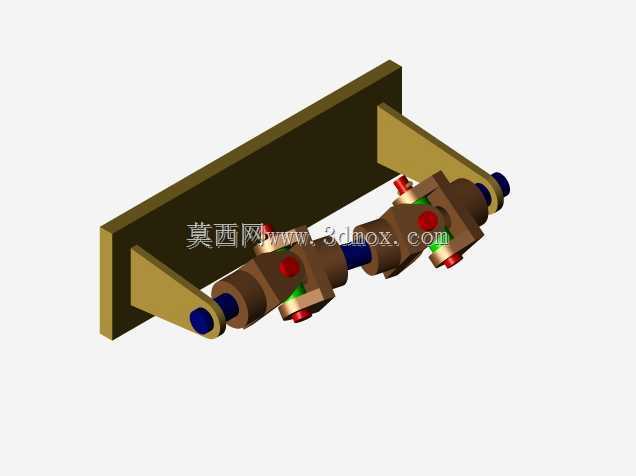

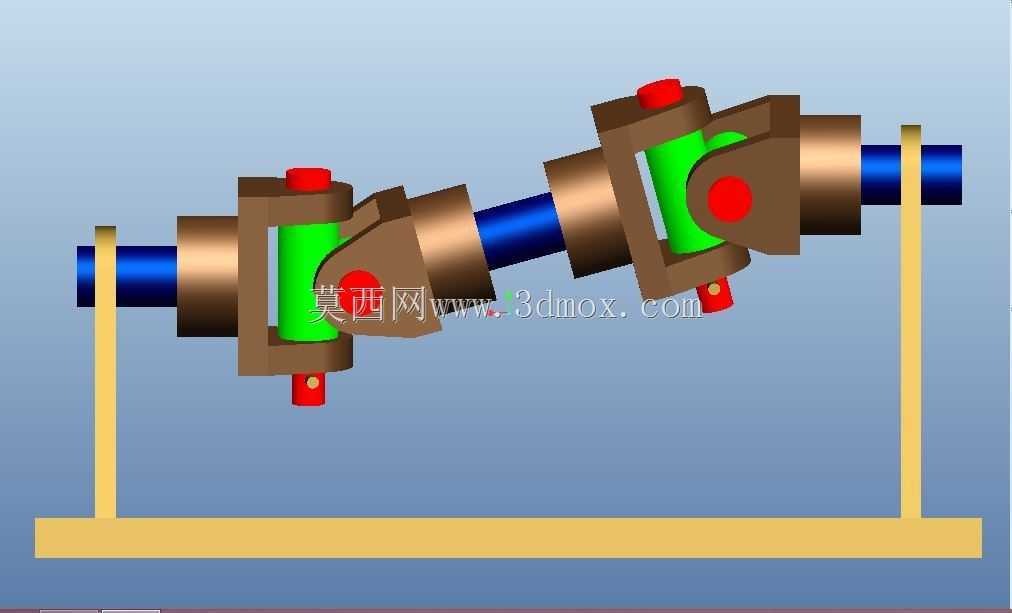

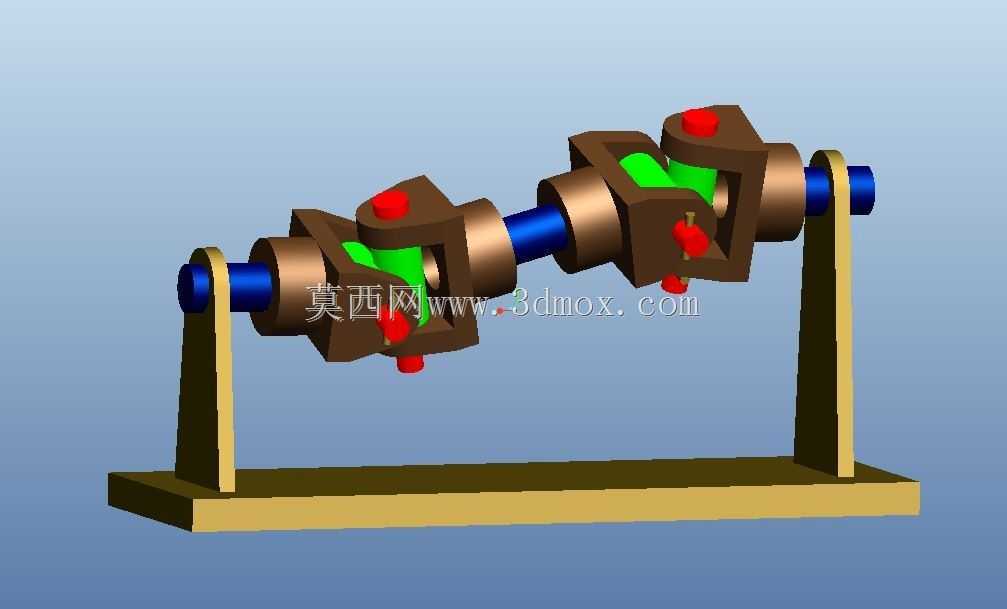

　　可在长期运行中减少铰接副的磨损，叉形接头与轴的连接采用轴肩定位加键槽周向固定的方式，保证扭矩传递的可靠性，两端的支撑座采用立式安装结构，底座预留螺栓安装孔，可直接固定在设备安装基面，安装时需保证两组万向节的中间轴两端叉面处于同一平面，才能实现等速传动的设计目标。从安装边界来看，该结构的径向尺寸由万向节叉的最大回转直径决定，轴向尺寸可根据实际偏心距需求调整中间轴长度，适配不同的轴间距与偏心量要求，安装时需注意输入输出轴的支撑轴承预留足够的调心余量，避免附加弯矩作用在轴承上。这类双万向联轴器结构广泛应用在机床进给传动、汽车传动系统、工业输送机驱动端、农业机械动力输出等存在轴系不对中问题的场景，

　　建模过程中严格按照铰接副的运动配合关系搭建约束，可直接用于运动仿真验证传动过程中的干涉情况、转速波动特性以及不同偏心角度下的传动效率变化，为实际结构选型与参数优化提供直观的三维参考，设计时还需根据传递的额定扭矩匹配十字轴的轴颈直径、叉形接头的壁厚，保证在峰值载荷下结构不会发生塑性变形，铰接处的密封结构可阻挡粉尘进入配合面，延长部件在恶劣工况下的使用寿命。
