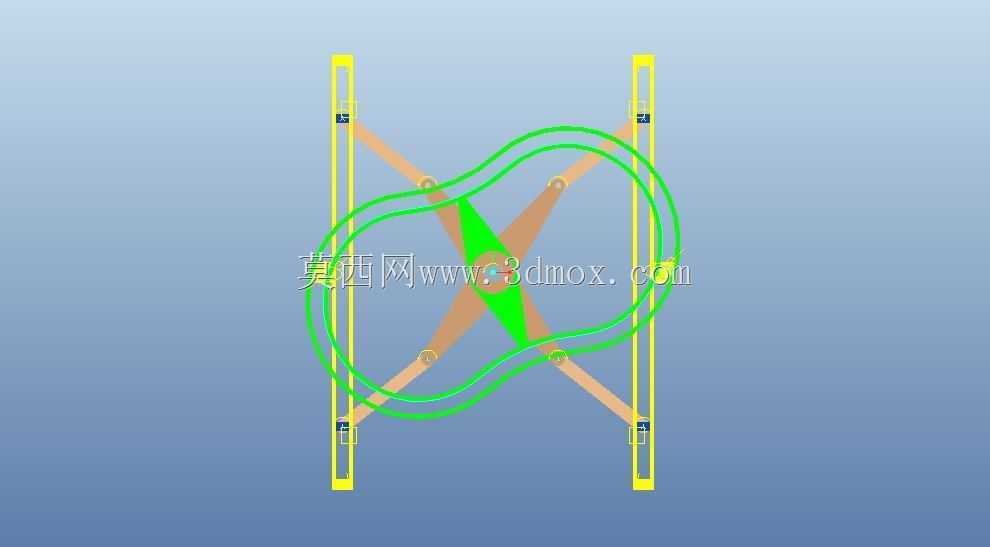

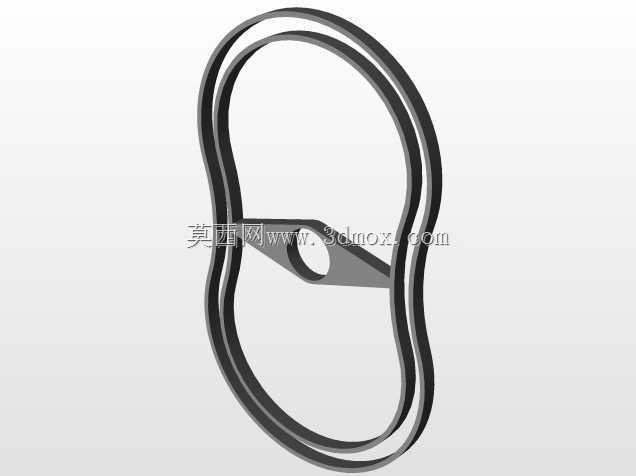

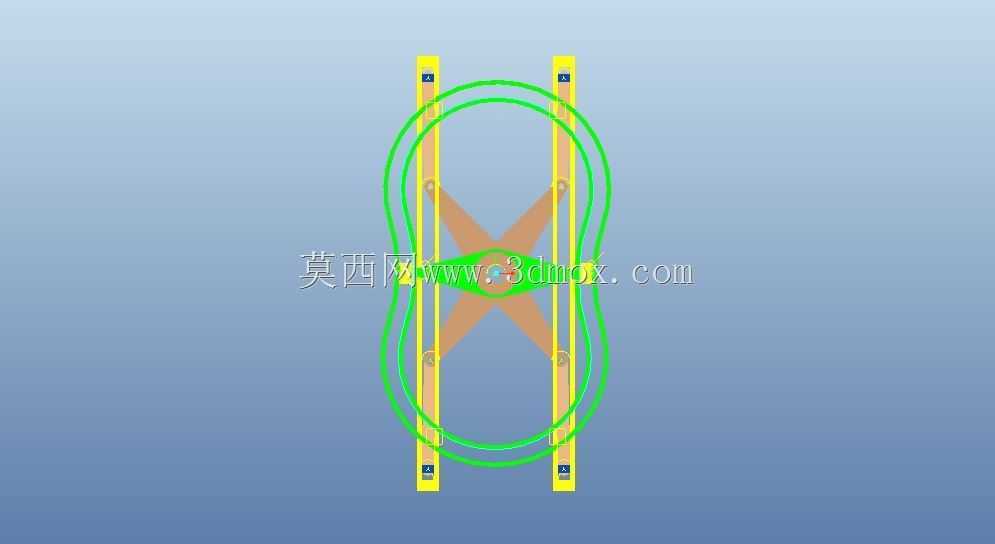

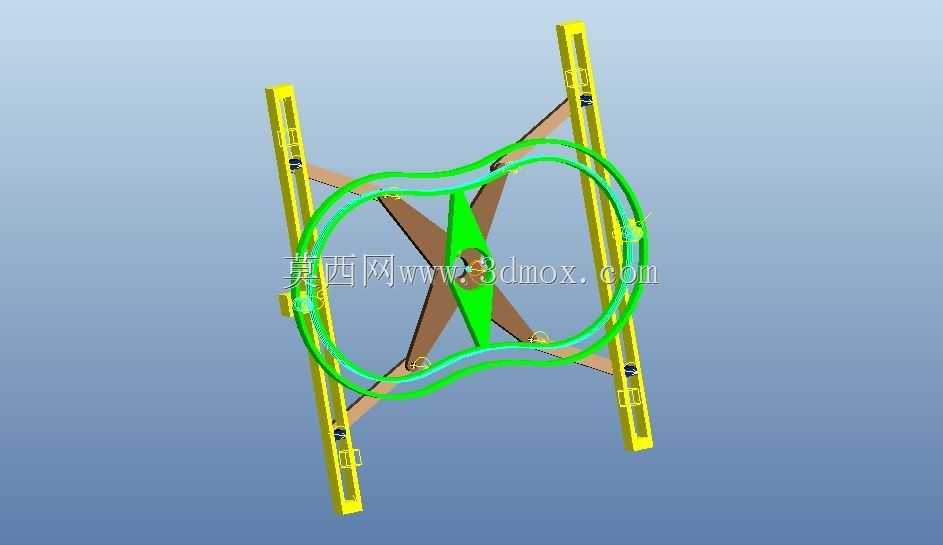

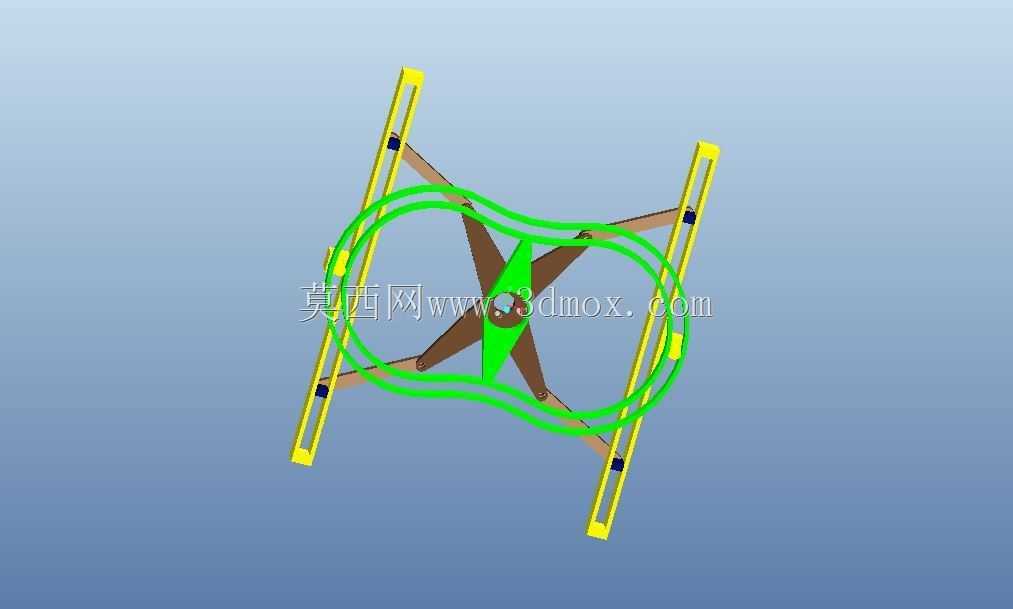

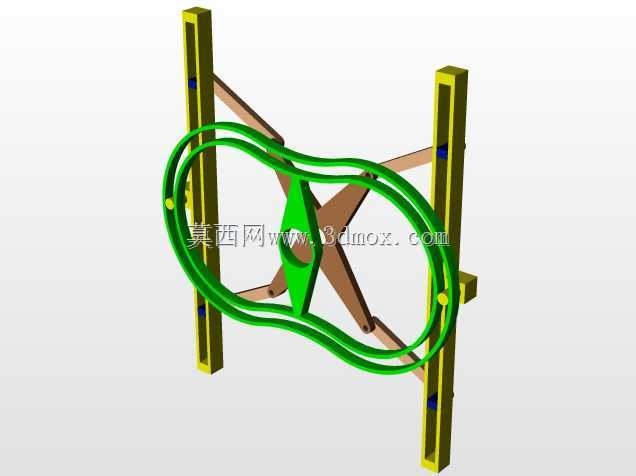

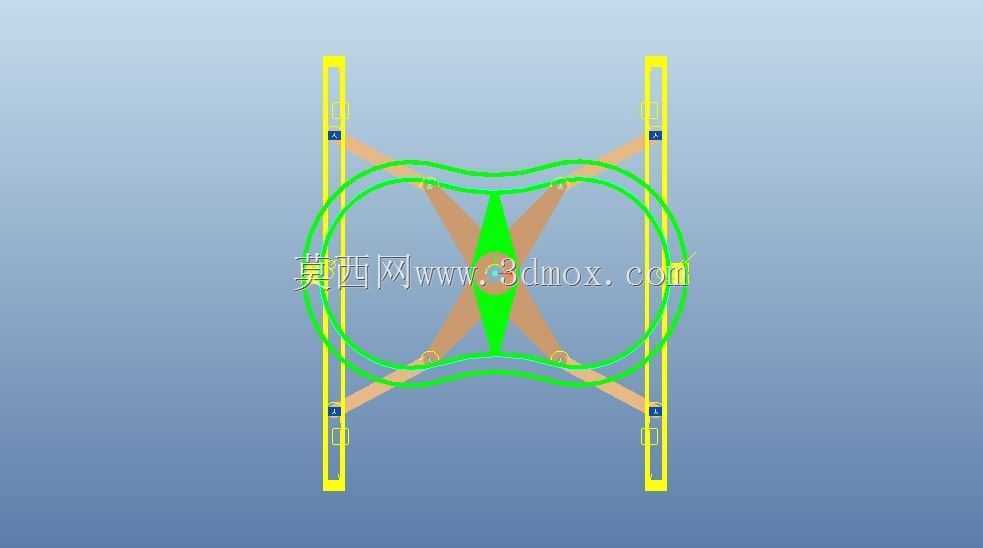

这套多轮廓线凸轮机构,核心是通过两组对称布置的异形凸轮轮廓,实现从动件的复合往复运动输出,在轻工包装、纺织机械的间歇送料工位、自动装配线的分料执行端都有广泛适配场景。设计初期先梳理了执行端的运动需求:需要从动件在一个回转周期内完成两次对称的抬升-停留-回落动作,同时保证两侧从动件运动相位完全同步,避免执行端出现卡滞或动作错位。建模过程中先确定凸轮的基圆尺寸,基圆半径选取时兼顾了压力角控制与整体安装空间,将推程段最大压力角控制在30度以内,回程段压力角不超过70度,避免机构运转时出现自锁问题。两套凸轮采用同轴串联布置,轮廓线分别对应不同的运动规律,一组实现从动件的横向开合动作,另一组驱动纵向的往复位移,两组轮廓的相位差经过反复校核,
保证动作时序完全匹配工位节拍。安装边界上,整套机构的支撑框架采用双侧立式导柱结构,导柱间距根据凸轮最大回转半径预留了足够的安全间隙,避免运转时从动件摆臂与框架发生干涉;从动件的导套与导柱配合选用H7/g6间隙配合,既保证运动顺滑,又控制了横向窜动量在0.02mm以内,满足高速运转时的精度要求。轮廓线设计阶段没有采用单一的等速或等加速运动规律,而是在推程起始段和回程终止段加入了修正正弦曲线过渡,减少从动件的刚性冲击,降低运转时的振动和噪音,适配每分钟120次以下的中低速运转工况。从动件端部预留了标准执行件安装接口,可以根据不同工位需求加装吸头、推块、夹具等末端执行件,不需要改动凸轮主体结构就能快速适配不同的生产工序。整套机构的回转中心与安装底座的定位孔采用同轴设计,安装时可以通过底座的定位销快速完成与设备主机的同轴校准,减少现场调试的对中工作量。
