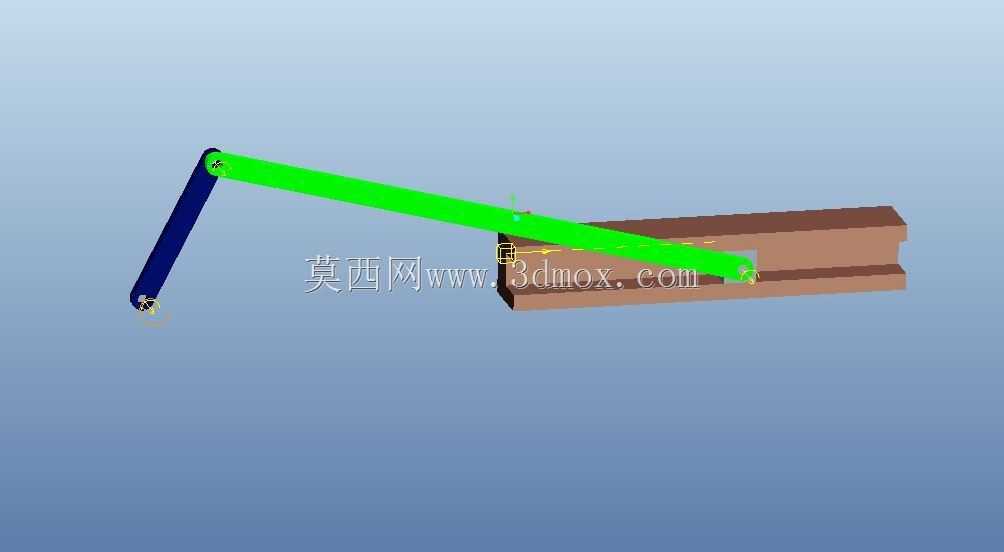

曲柄滑块运动机构三维结构设计

　　曲柄滑块机构是平面连杆机构中应用极为广泛的典型结构，其核心作用是将曲柄的连续回转运动转化为滑块的往复直线运动，也可反向将滑块的直线往复动作转化为曲柄的定轴回转，在各类通用机械、自动化输送设备、冲压加工设备、内燃机动力端、活塞式泵体结构中都能看到这类机构的衍生设计。做这套结构的三维建模时，首先要明确运动行程的约束边界：滑块的极限工作位置由曲柄回转半径、连杆长度共同决定，建模过程中需要先锁定曲柄的回转中心安装基准，确保曲柄与机架连接的转动副同轴度公差控制在合理范围，避免运动过程中出现卡滞或附加径向载荷。从实际安装场景来看，这类机构的机架部分需要预留足够的安装平面，曲柄回转区域要设置安全防护边界，避免运动过程中与周边管线、

　　其他结构件发生运动干涉；滑块部分通常需要配套直线导向结构，导向副的平行度需要与滑块运动方向保持一致，否则长期运行会出现导向面偏磨、运动阻力陡增的问题。设计过程中需要反复验证运动死点位置的受力状态，当机构以滑块为主动件时，曲柄与连杆共线的两个极限位置会出现传动角为零的死点状态，实际应用中通常会借助飞轮的转动惯量、或者多组机构错位布置的方式跨越死点，保证运动连续性。建模时各运动副的配合间隙需要根据实际应用场景调整，低速轻载工况下可以适当缩小配合间隙提升运动精度，高速重载场景则需要预留合理的热膨胀间隙，同时考虑润滑结构的布置空间。连杆作为连接曲柄与滑块的中间传力件，其两端铰接孔的中心距公差会直接影响滑块的实际行程误差，

　　建模时需要将长度尺寸的公差带纳入参数化设计范畴，方便后续根据不同工况的行程需求快速调整参数。滑块的端面通常作为动力输出的安装接口，需要根据实际负载的连接形式预留对应的安装孔位、定位基准面，保证外接负载的作用力方向与滑块运动方向同轴，避免产生附加弯矩影响机构使用寿命。整套机构的外形轮廓需要根据安装空间的边界做适配调整，曲柄的回转半径不能超出设备内部的预留空间，滑块的伸出长度要匹配工作行程的极限位置，同时要考虑日常维护时铰接点润滑、易损件更换的操作空间，不能出现装配后无法触及维护点位的问题。
