多工位弧形支撑轮换导向工装结构

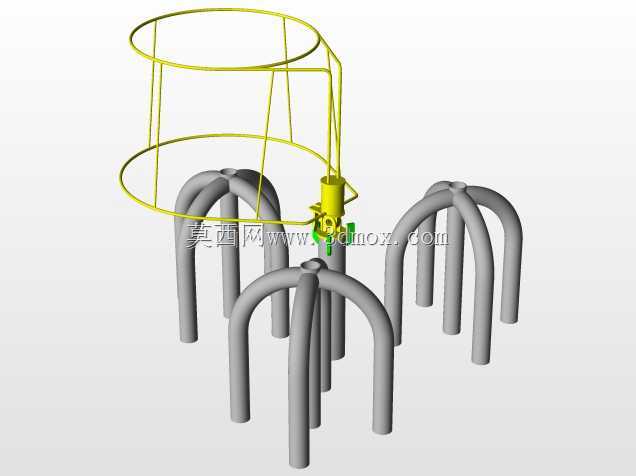

　　这套结构主要面向多工位轮换作业的生产场景，适配需要在不同工位间完成工件承托、导向定位的工序环节，常见于小件装配、检测工位的物料承托切换场景，能够在工位轮转过程中保持工件承托的稳定性，避免工件移位掉落。从实际功能来看，下方三组弧形弯管构成的支撑单元，采用对称多弧面布局，每个支撑单元由四根等弧度弯管合围而成，弧面曲率匹配常规小型盘类、环类工件的外轮廓，承托时能够形成多点贴合的支撑面，相比平面支撑更适配曲面工件的定位需求，减少工件放置时的滑动偏移。上方的黄色框架式导向结构，采用双层圆环加竖向连杆的笼式设计，上层圆环直径略小于下层圆环，形成上窄下宽的导向锥度，当工件从上方落料时，能够通过锥面引导工件顺利滑入下方支撑位，不需要额外的对位操作，

　　能够有效降低上下料的对位难度，提升工位轮换的作业效率。设计过程中，导向框架与下方支撑单元的同轴度是核心控制要点，导向架底部的连接座直接固定在中间支撑单元的中心位置，保证导向通道的中心与三个支撑单元的轮转中心重合，当支撑单元绕中心轮转切换工位时，导向架始终保持固定，每个支撑单元转到导向架正下方时，都能与导向通道精准对齐，不会出现对位偏差。从安装边界来看，整套结构的横向占用尺寸由三个弧形支撑单元的排布直径决定，相邻支撑单元之间预留足够的轮转间隙，避免转动时发生结构干涉，竖向尺寸上，导向架的高度根据工件落料的高度差设计，保证工件从导向架入口到支撑面的滑落行程平稳，不会出现卡滞。支撑单元的弯管采用等径圆管弯折成型，

　　管壁厚度根据承托工件的重量选型，常规工况下选用薄壁圆管即可满足承托强度需求，同时能够降低整套结构的自重，减少轮转驱动的负载。导向架的连杆采用细圆管焊接成型，双层圆环的连接点均匀分布，保证框架整体的结构刚度，长期受工件碰撞也不会出现变形偏移。实际应用中，这套结构可以直接安装在轮转工作台的台面上，中心转轴穿过中间支撑单元的中心孔，配合间歇驱动机构就能实现工位的自动轮换，不需要额外加装复杂的定位结构，三个支撑单元可以分别对应上料、加工、下料三个工位，轮转过程平稳，定位精度能够满足常规小件加工的需求。
