凸轮驱动式取料机械手三维结构设计

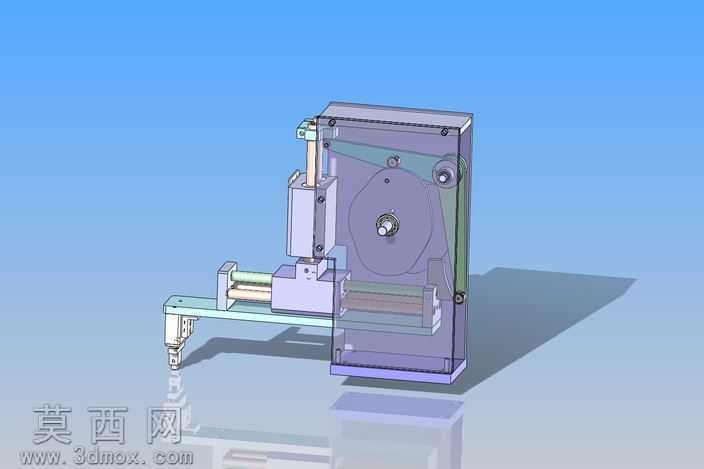

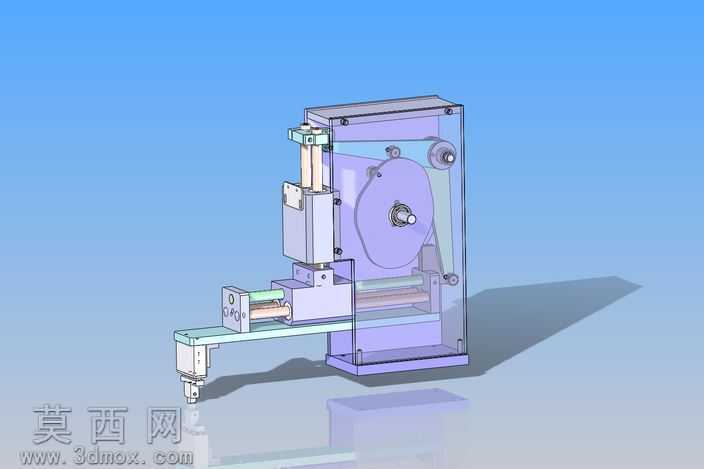

本作品为凸轮驱动式取料机械手的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处零部件的尺寸进行精准校准，确保各运动部件在装配后无干涉、卡滞问题。整体模型采用模块化分层建模思路，将整个机械手拆分为凸轮驱动箱体、水平滑移模组、垂直升降执行端、末端夹取单元四个独立子装配体，每个子装配体单独完成零件建模与装配约束后再进行总装，既保证了模型结构的层级清晰，也便于后续对单个模块进行参数调整与结构优化。在建模细节处理上，对凸轮轮廓曲线采用样条线精准拟合，还原了凸轮机构的运动轨迹特性，确保模型能够直观呈现凸轮转动带动从动件完成预设升降、横移动作的运动逻辑；对箱体内部的传动齿轮、转轴、轴承等标准件均按照国标参数进行建模还原，还原了轴承与轴的配合、齿轮啮合的间隙细节，让整个传动结构的呈现更具真实参考性。材质与渲染环节，针对不同零部件的实际加工材质赋予对应材质属性：机身钣金外壳赋予磨砂金属材质，搭配半透明的侧盖板材质，既可以直观展示箱体内部的传动结构布局，也还原了设备外壳的真实质感；滑移导轨、凸轮、齿轮等运动部件赋予亮面金属材质，突出机加工零件的表面光洁度；末端夹爪部分赋予硬质工程塑料与防滑橡胶组合材质，还原末端执行件的实际用材特性。渲染时采用柔和的顶光搭配侧方补光，在蓝色渐变背景下投射出柔和的地面阴影，清晰凸显出机械手整体的轮廓结构与各部件的空间位置关系，让观看者能够快速理解设备的整体形态。结构设计上，该机械手采用单动力输入的凸轮传动方案，通过单个凸轮的轮廓曲线同时驱动水平方向与垂直方向的两个从动件运动，无需多个动力源配合即可完成“下降-夹取-上升-横移-下降-放料-复位”的整套取放料循环动作，相比多轴联动的机械手结构更简单、运行稳定性更强、维护成本更低，非常适配短行程、固定节拍的自动化上下料作业场景。建模过程中对各运动副的约束均按照实际运动关系设置，可直接用于运动仿真演示，验证凸轮轮廓对应的运动节拍与行程是否符合设计预期，也可作为自动化设备设计的参考案例，帮助设计者快速理解凸轮式机械手的传动原理与结构布局，为同类设备的开发提供直观的三维结构参考。
