方形法兰安装式单杆直线液压油缸结构

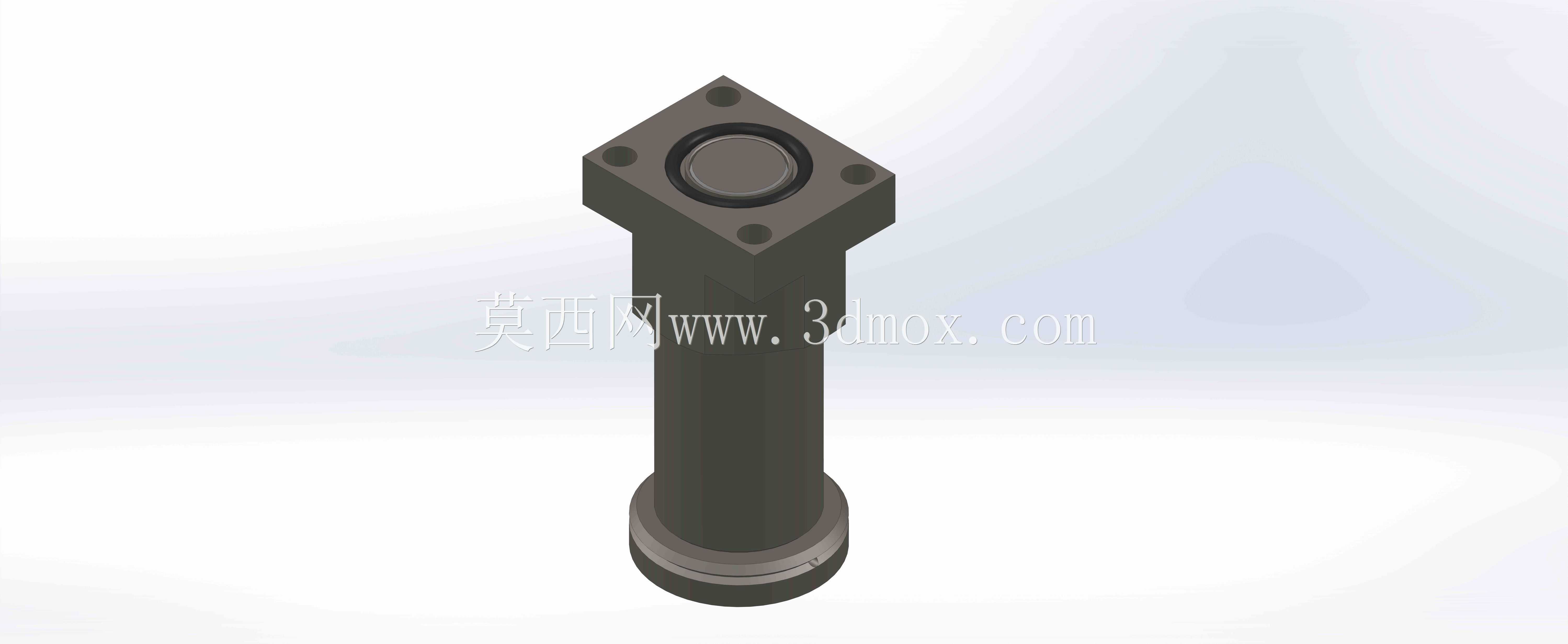

　　这款方形顶法兰安装的单出杆液压执行元件，在工业液压系统里承担直线往复动力输出的核心作用，常见于工装夹具的压紧动作、专用机床的进给驱动、小型升降平台的举升动作，以及自动化生产线里的工件推料、定位挡停工位，相比气缸输出力更大，运行平稳性更强，能在中高压工况下长期保持稳定的动力输出，适配多数需要大推力直线动作的工业场景。从结构设计来看，顶部采用四孔方形法兰作为安装基准，安装孔沿法兰端面均匀分布，安装时可直接从法兰面穿入螺栓固定在设备安装板上，相比底座安装、铰轴安装的形式，法兰安装的同轴度更容易保证，能大幅降低活塞杆伸出时的径向偏载，减少密封件的偏磨风险，延长油缸整体使用寿命。缸筒采用等径直筒结构，外壁做了防锈氧化处理，

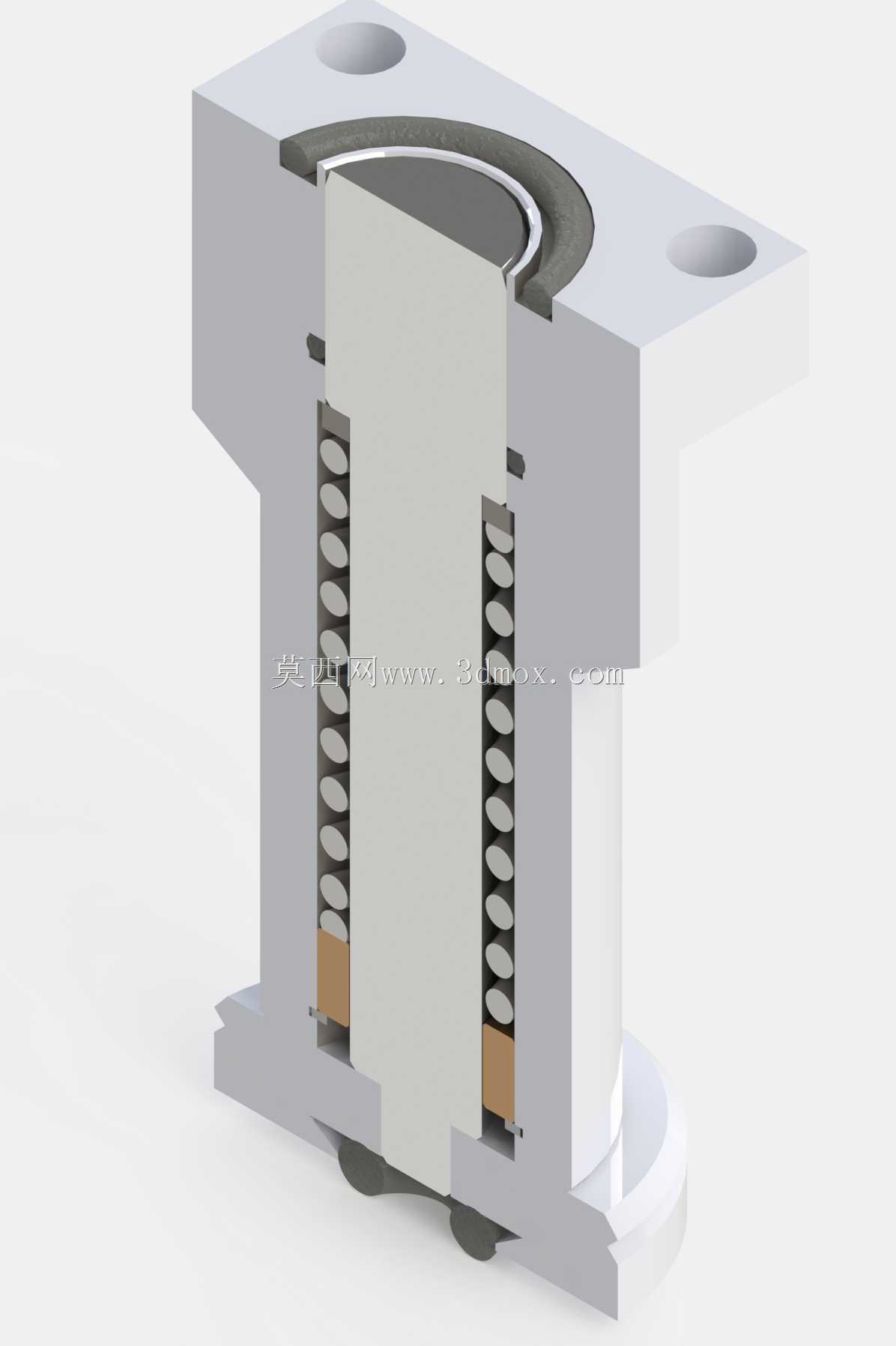

　　内壁经过珩磨加工保证粗糙度要求，给活塞往复运动提供低摩擦的运动基准，活塞与缸筒之间搭配格莱圈与导向环，既保证高压油腔的密封性能，又能承受一定的径向载荷，避免活塞运动过程中出现卡滞。活塞杆表面做了淬火后镀硬铬处理，硬度与耐磨性能都能满足长期往复运动的要求，杆端的密封组合采用防尘圈、斯特封、O型圈的多层结构，既能防止外部粉尘、切削液进入缸筒内部污染液压油，又能避免内泄导致的出力不足问题。设计过程中优先考虑了安装边界的适配性，方形法兰的外轮廓尺寸小于多数同规格油缸的安装法兰，在设备安装空间局促的工位也能顺利布置，缸筒外径与活塞杆直径的配比经过受力校核，在额定16MPa工作压力下，杆体的挠度变形量控制在允许范围内，

　　不会因为伸出长度过长出现杆体弯曲的问题。进出油口布置在缸筒靠近法兰的位置，接管方向可根据实际安装空间调整，避免与周边设备构件发生管路干涉，油缸的整体长度在全缩回状态下的尺寸经过优化，能适配多数短行程安装工位的空间要求，不需要额外调整设备的安装位尺寸。在实际选型应用中，这类法兰式油缸常搭配液压站的节流阀、溢流阀使用，可根据工位需要调整伸出与缩回的运行速度，设定系统最高工作压力来匹配工位需要的输出推力，相比定制非标油缸，这类标准结构的油缸配件通用性强，后期维护更换密封件、活塞杆等配件时采购成本更低，停机维护的时间也更短。建模过程中对各个配合面的公差做了对应标注，法兰安装面与活塞杆轴线的垂直度、缸筒内壁与活塞的配合公差、活塞杆与导向套的配合公差都符合液压元件的设计规范，能直接作为结构选型、安装布局的三维参考，也可用于液压系统集成时的干涉检查，提前规避安装过程中可能出现的尺寸冲突问题。
