流动制冷剂转移系统连接管路结构

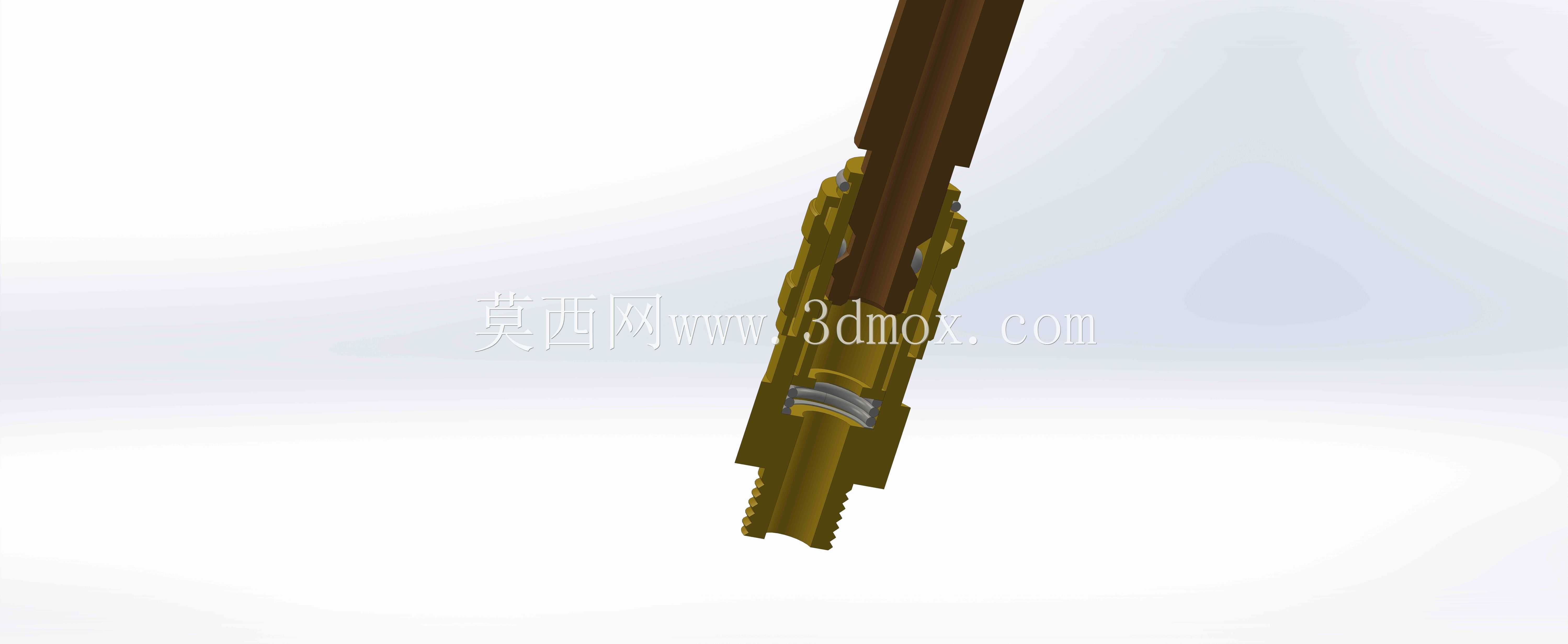

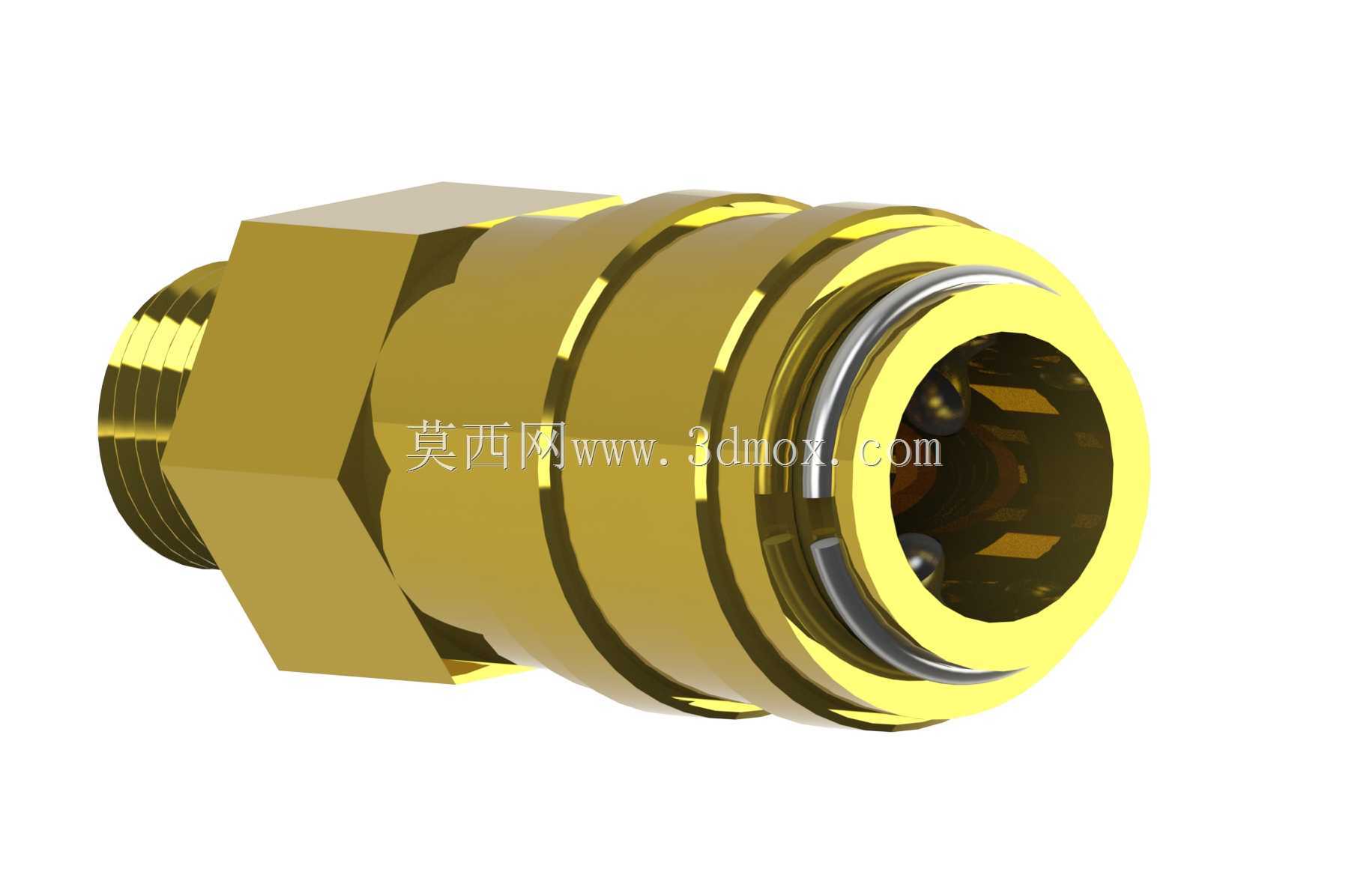

　　这套管路组件是制冷系统维保、冷媒回收加注作业场景里的核心连接部件，主要承担不同设备罐体之间的制冷剂导通、定向输送功能，日常作业中会频繁对接冷媒回收机、储液钢瓶、待维保制冷机组的检修端口，是现场流动作业时搭建临时冷媒输送通路的关键结构。从结构设计来看，主体采用长直金属杆作为通流主体，外部嵌套的黄铜色构件是集成了密封卡位、管路对接功能的接头总成，接头位置预留的环形槽位用来安装弹性密封卡环，既可以保证对接后管路的同轴度，也能在带压输送制冷剂时避免介质泄漏，适配常规制冷系统作业时的1.6-2.5MPa工作压力区间。设计过程中优先考虑了现场作业的快装需求，接头端的外螺纹结构可以直接匹配市面主流冷媒加注枪、回收机接口的通用螺纹规格，

　　不需要额外加工转接头，长杆部分的外径做了统一公差控制，和外部防护套管的配合间隙控制在0.1mm以内，既可以保证管路插拔时的顺畅度，也能避免作业过程中管路晃动导致的密封面错位。安装边界方面，接头总成的最大径向尺寸不超过22mm，长杆部分的有效通流长度可以覆盖常规作业时150-300mm的跨接距离，不需要额外拼接延长管，端部的螺纹旋合长度设计为12mm，保证对接后有足够的螺纹啮合强度，即使在带压状态下插拔操作也不会出现脱开、漏液的问题。结构上还做了防呆设计，接头位置的定位凸台可以避免安装时密封件装反、错位，长杆表面做了防锈钝化处理，长期接触制冷剂、冷冻油也不会出现锈蚀剥落的问题，不会污染制冷系统内部的冷媒介质。实际作业中，

　　这套组件可以适配R22、R410A、R32等多种常用制冷剂的输送需求，密封卡环采用耐冷媒腐蚀的氟橡胶材质，反复插拔使用后仍能保持稳定的密封性能，不需要频繁更换密封件，能有效减少现场维保作业的准备时间，降低冷媒泄漏带来的环保风险与物料损耗。
