塑料齿轮注塑成型模具结构设计

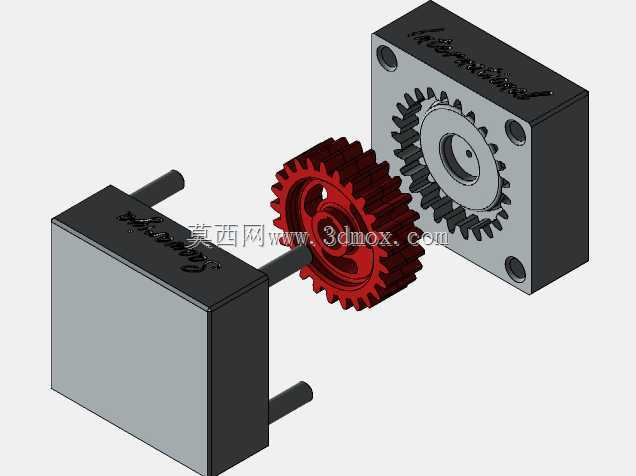

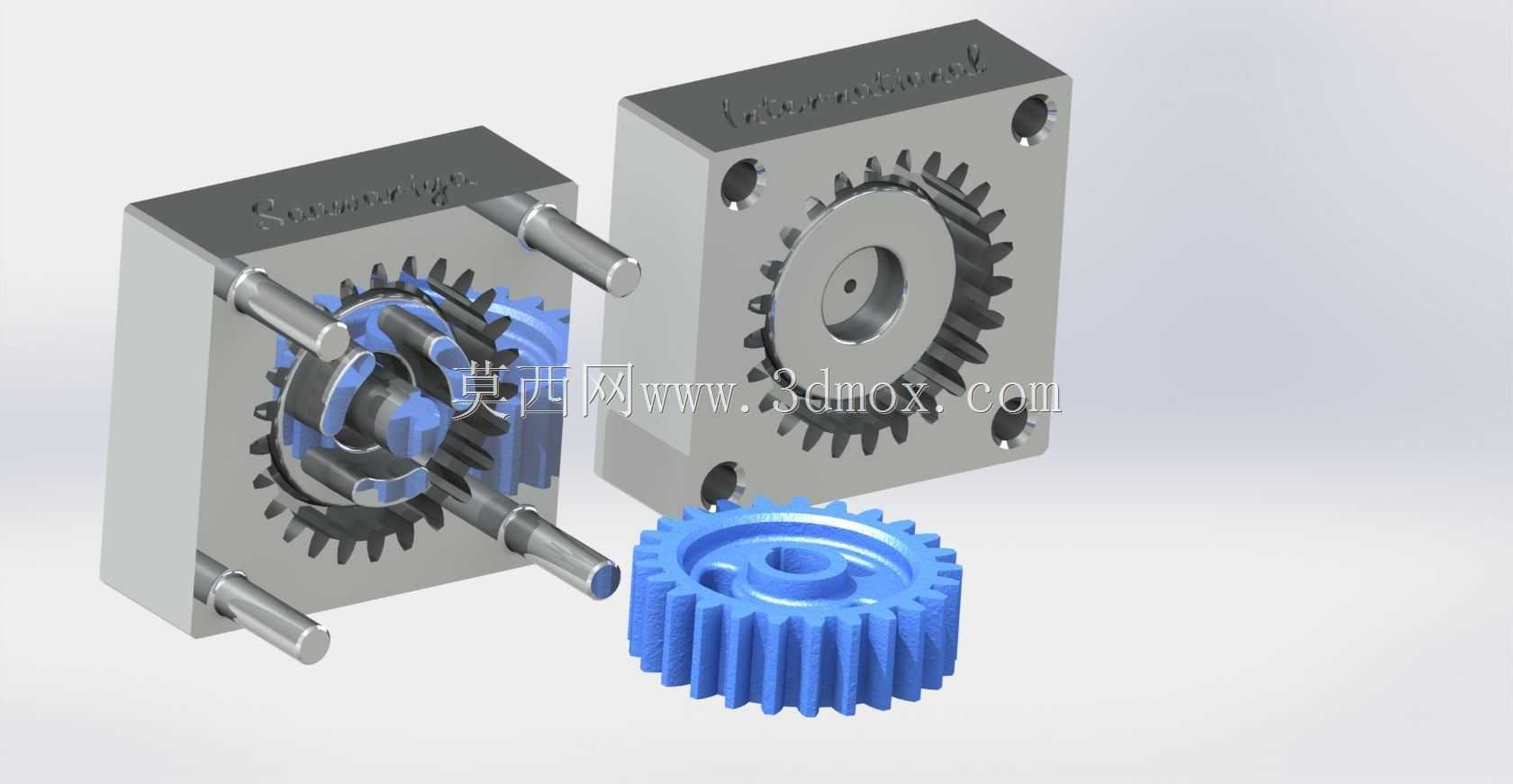

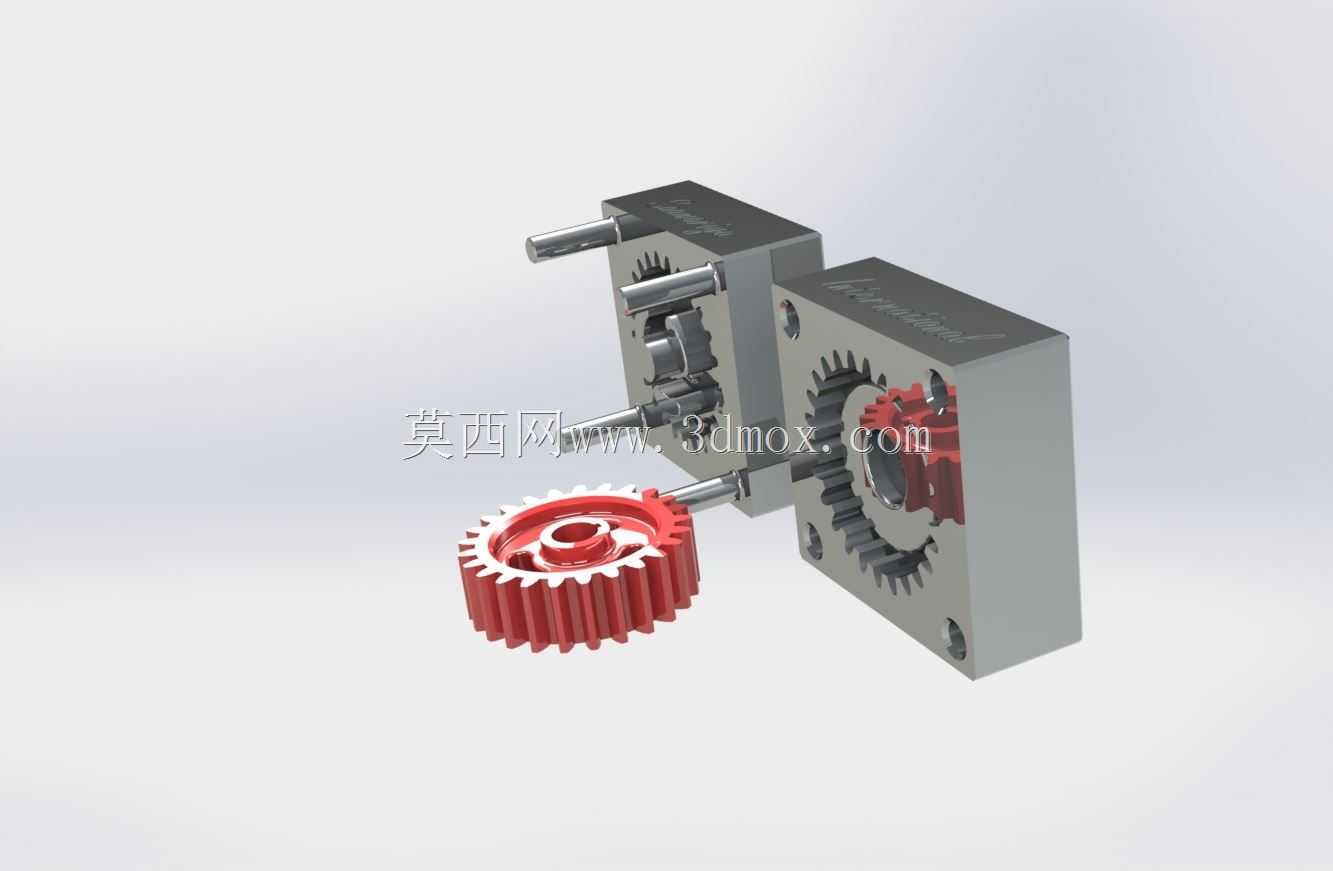

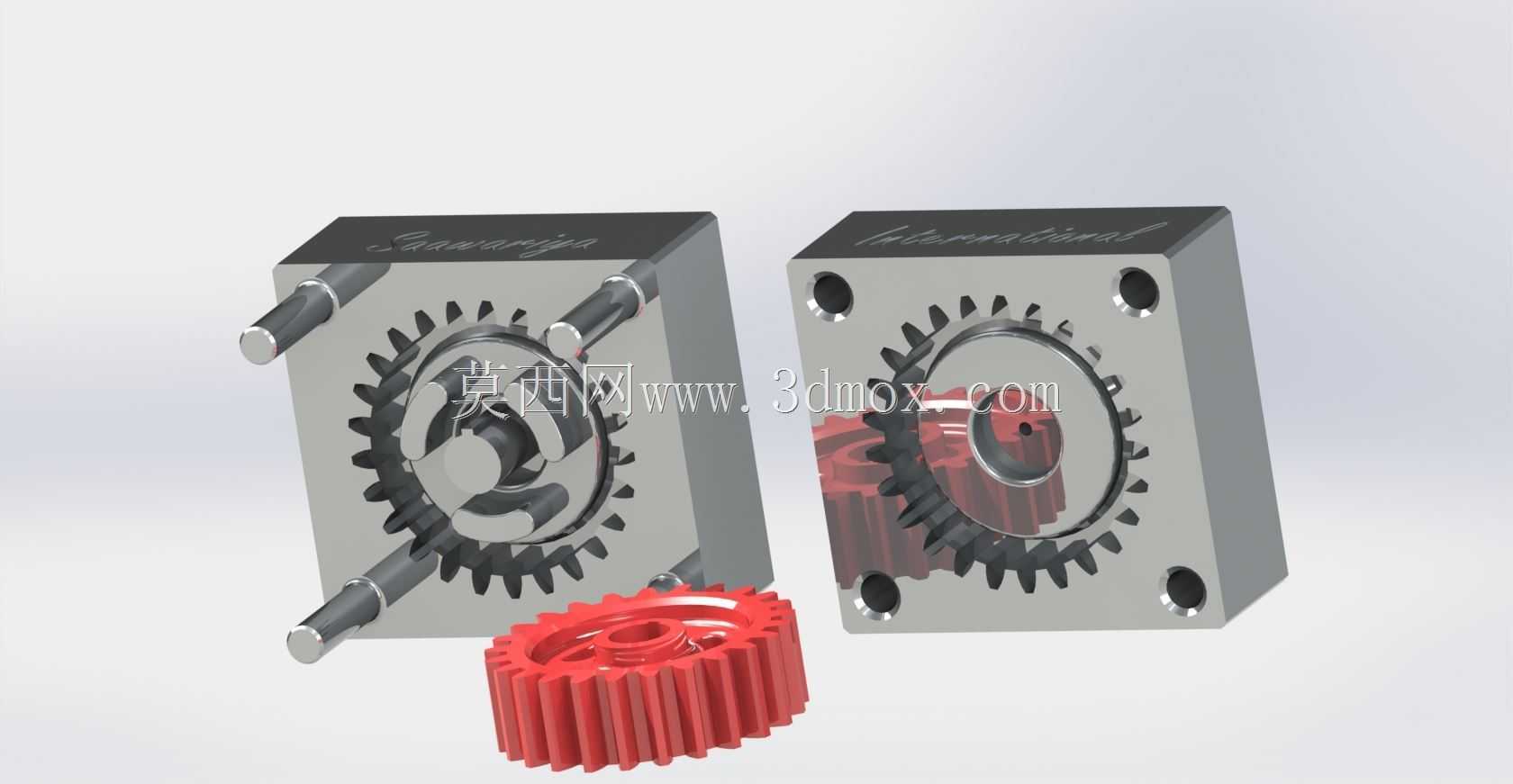

　　这套模具针对小模数塑料齿轮的批量注塑生产设计，适配卧式注塑机安装使用，成型的齿轮零件多用于小型传动机构、家电传动组件、玩具动力传输结构中，能满足高精度齿轮的尺寸一致性要求，避免传统机加工塑料齿轮效率低、齿形误差大的问题。从结构布局来看，模具采用一模一腔的排布方式，模架选用标准侧浇口模架，定模部分设置浇口套与定位圈，直接匹配注塑机射嘴定位尺寸，安装时无需额外调整适配，能缩短上机调试周期。动定模的合模面围绕齿轮型腔做了精准止口设计，合模时能自动校正同轴度，避免齿形错位导致的零件飞边、齿形错差问题。型腔部分采用镶拼式结构，齿形镶件使用模具钢精加工后做抛光处理，齿面粗糙度控制在合理区间，既能保证注塑时塑料熔体的充模流动性，

　　也能让成型后的齿轮齿面足够光滑，降低传动过程中的摩擦损耗。模具的导向机构采用四根精密导柱导套配合，导柱设置在动模侧，导套压入定模模板，合模过程中导柱先进入导套完成定位，保证动定模合模精度，避免型腔错位损伤齿形镶件。脱模机构采用顶杆顶出结构，顶杆排布在齿轮的轮毂端面位置，避开齿形成型区域，顶出时受力均匀，不会顶伤齿轮的齿形部分，也能避免零件顶出变形。冷却水路围绕型腔环形布置，进出水接口设置在模具侧面，接入模温机后能快速控制型腔温度，保证PP、POM等常用塑料齿轮原料的充模与冷却速率一致，减少零件收缩变形，控制齿轮的齿向误差与径向跳动量。设计过程中重点考虑了齿轮的同轴度要求，型腔镶件与模板的配合采用H7/m6的过渡配合，

　　装配时能保证镶件的定位精度，成型后的齿轮内孔与齿圈的同轴度能满足小模数齿轮的传动精度要求。模具的安装尺寸符合常用小型卧式注塑机的拉杆间距、模厚要求，上机时直接通过压板固定即可，无需额外加工安装槽，适配性较强。浇注系统采用侧浇口进料，浇口位置设置在齿轮轮毂的侧面，充模时熔体能从轮毂处均匀向齿圈方向填充，避免齿形末端出现熔接痕，影响齿轮的结构强度，浇口去除后残留痕迹小，不会影响齿轮的装配与使用。
