双出轴112mm长度Nema23步进电机结构

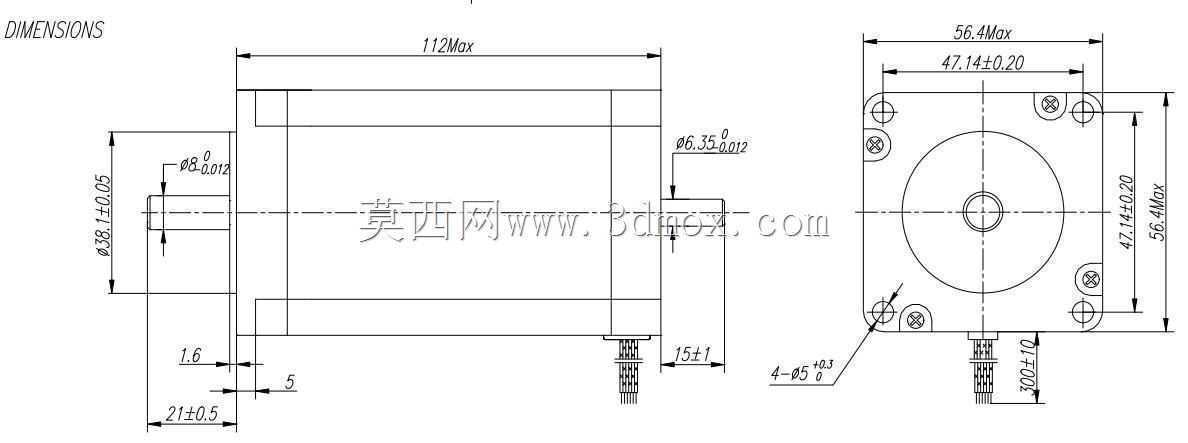

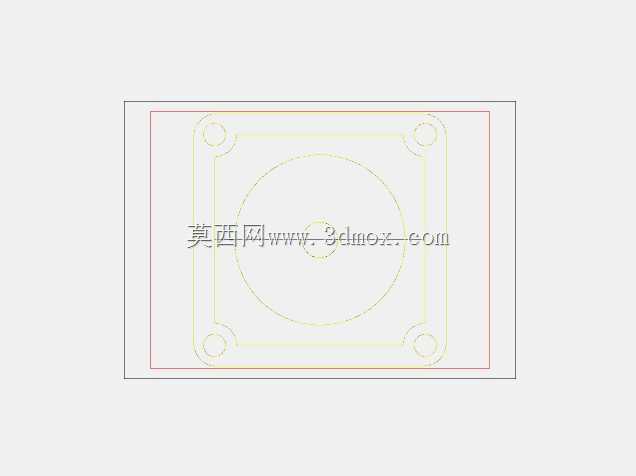

　　在自动化设备的传动选型环节中，57规格步进电机一直是中小负载传动场景的核心执行部件，这款双出轴结构的Nema23步进电机，针对需要双侧同步传动、同轴安装检测元件的设备场景做了结构适配，能省去额外加装传动转接件的设计步骤，降低设备传动链的累计误差。从安装边界来看，这款电机主体长度控制在112mm，适配多数桌面型自动化设备、小型数控模组的安装空间预留要求，不会出现电机长度超差与设备外壳、相邻传动部件干涉的问题。安装法兰端采用标准Nema23的安装孔位布局，四个安装孔中心距为47.14mm，法兰最大外轮廓尺寸56.4mm，安装孔为φ4.5的通孔，适配行业通用的57电机安装支架，不需要重新定制安装转接板，能直接替换同规格单出轴电机，

　　降低设备改型的设计成本。输出轴端采用双出轴设计，轴径为φ8，轴伸端的配合公差满足常规联轴器、同步带轮的安装精度要求，轴端的伸出长度做了明确的尺寸限定，前端轴伸长度21mm，后端轴伸长度15mm，设计时可以直接在后端轴加装编码器、手轮或者第二路同步传动轮，不需要额外对轴做二次加工。从设计思路上，这款电机的结构完全贴合通用传动场景的安装习惯，所有安装尺寸、配合公差都遵循行业通用的57步进电机规范，建模时严格按照实际加工公差标注尺寸链，轴径、法兰定位面的公差都满足机械加工的精度要求，不会出现建模尺寸与实物加工偏差导致的装配干涉问题。在实际应用中，这类双出轴步进电机常被用在小型数控雕刻机的Z轴传动、3D打印设备的双驱传动模组、

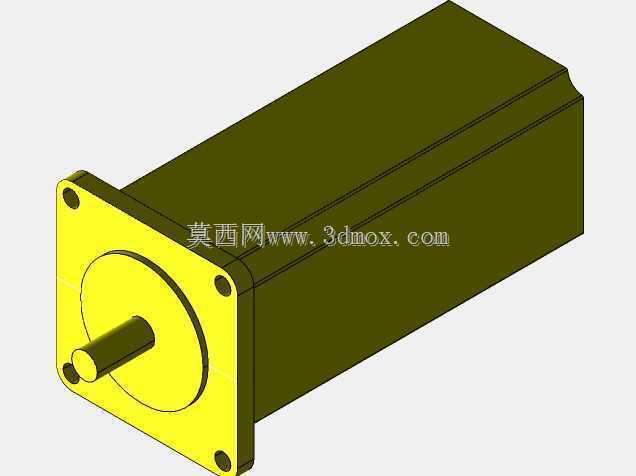

　　自动化点胶机的工位切换传动、小型包装设备的送膜机构中，双出轴的结构可以在一端连接传动负载的同时，另一端连接位置检测元件，实现闭环位置控制，提升设备的传动定位精度，也可以在后端加装手动调节轮，方便设备调试阶段的手动对位操作，不需要拆卸传动端的连接件就能完成位置调整。建模过程中对电机的出线端位置、接线柱的伸出尺寸也做了精准还原，接线端从电机本体侧面伸出，伸出长度30mm，设计布线时可以提前预留出线空间，避免接线端与设备钣金、走线槽出现位置冲突，电机本体的外轮廓做了简化处理但保留了所有安装相关的关键特征，能直接导入设备装配体中做干涉检查、安装孔位对位，不需要二次修整模型特征。
