20寸乘用车铝合金轮毂结构设计方案

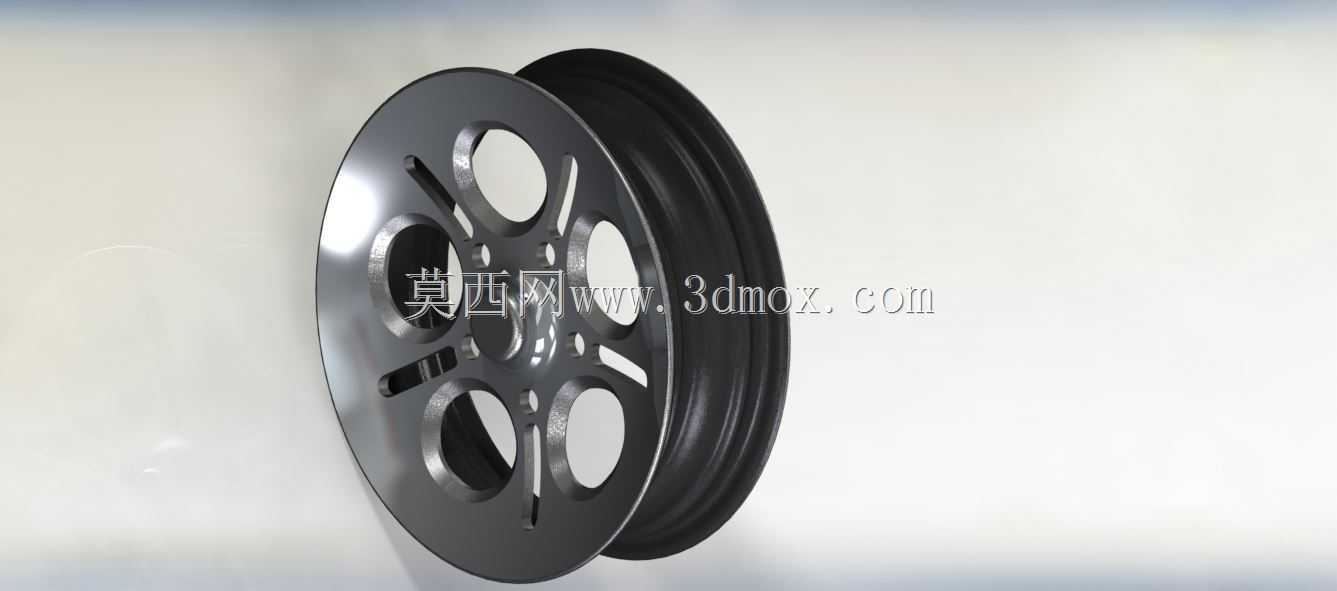

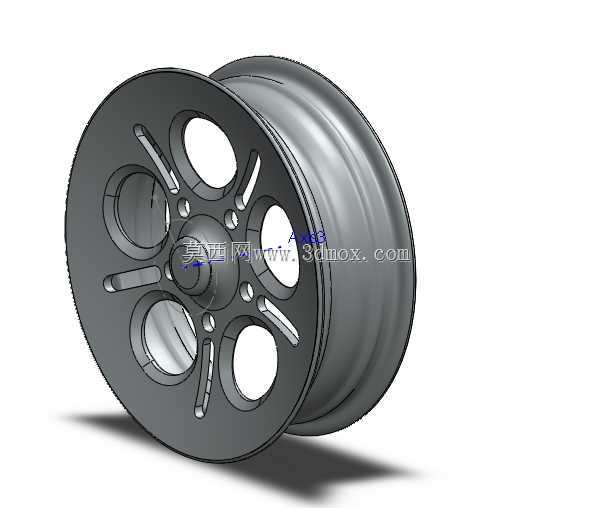

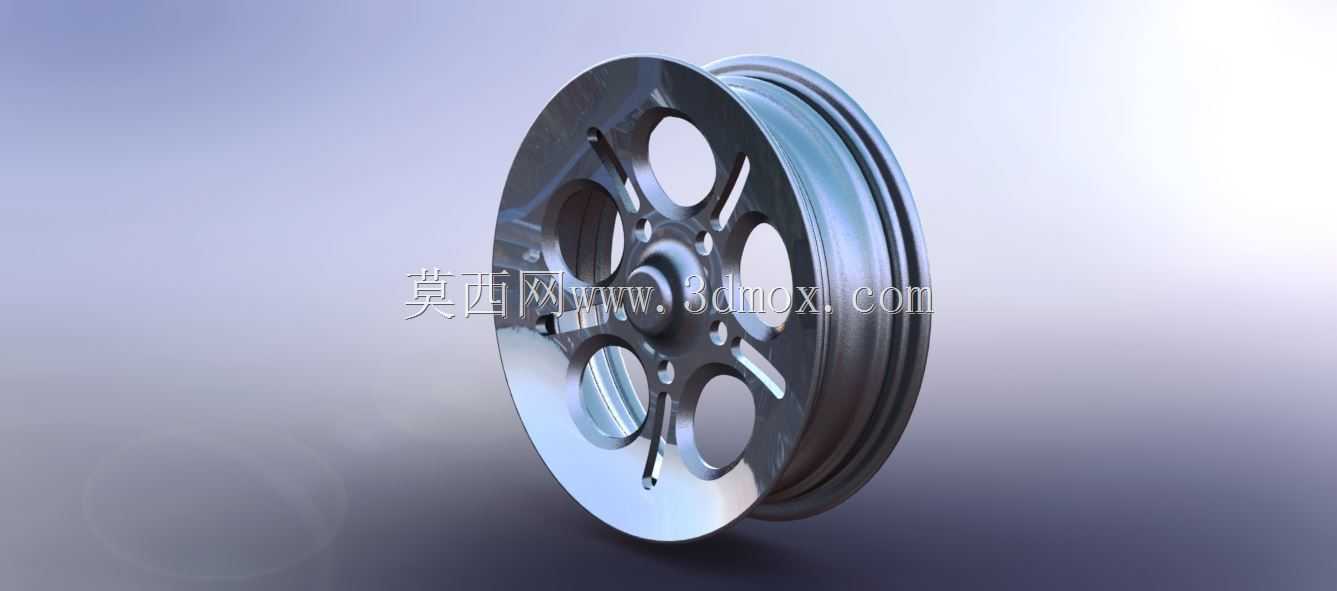

　　这款20寸合金车轮的结构设计，首先围绕乘用车日常行驶的全场景工况展开，覆盖城市铺装路面巡航、轻度非铺装路面通行、常规制动散热等核心使用需求，作为车辆行走系统的核心承载部件，车轮需要同时承担整车垂直载荷、转向时的横向力矩、加减速过程中的扭矩传递，还要在过坎、冲击工况下吸收部分路面冲击，避免硬连接对悬架系统造成额外损伤。设计阶段先锁定安装边界参数，匹配主流中型乘用车的轮毂安装孔距、中心孔定位尺寸、偏距数值，确保装车后不会与制动卡钳、悬架摆臂、轮拱内衬发生运动干涉，轮辋的胎圈座结构严格适配对应规格的真空子午线轮胎，保证轮胎安装后的气密性与高速旋转时的贴合可靠性。轮辐部分采用大尺寸镂空的五辐变体结构，这种结构并非单纯追求外观效果，

　　镂空区域可以在车辆连续制动时为制动盘、制动卡钳提供充足的通风通道，带走制动摩擦产生的热量，避免长下坡或频繁制动时出现制动热衰减；同时每根轮辐的截面采用变厚度设计，靠近轮毂中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，在保证整体结构强度、满足径向冲击与弯曲疲劳测试要求的前提下，尽可能降低车轮的非簧载质量，提升悬架系统的响应速度，优化车辆的操控质感。轮辋部分采用多台阶式轮缘结构，外侧轮缘做了加厚处理，应对路边停车时可能发生的胎侧刮蹭，降低轮缘变形的概率；轮辋内部的气门嘴安装位做了局部加厚凸台，避免气门嘴安装位置出现应力集中，长期使用后出现漏气风险。整个车轮的材质选用铸造铝合金，在建模阶段就对各部位的圆角过渡做了统一处理，

　　所有应力集中区域都避免出现直角突变，减少铸造过程中出现缩孔、裂纹的概率，同时也能降低行驶过程中应力集中导致的轮辐断裂风险。中心安装面设计了定位凸台，装车时可以与车轴头精准贴合，保证车轮旋转时的同轴度，降低高速行驶时的车轮抖动概率；安装孔位嵌入钢制衬套，避免车轮拆装时螺栓对铝合金安装孔造成磨损，长期使用后出现孔位旷量。设计过程中还考虑了车轮的动平衡特性，整体结构沿旋转中心轴对称分布，减少后期动平衡配重块的添加量，提升高速行驶的稳定性。
