双耳式带定位凸台机械连接支座结构

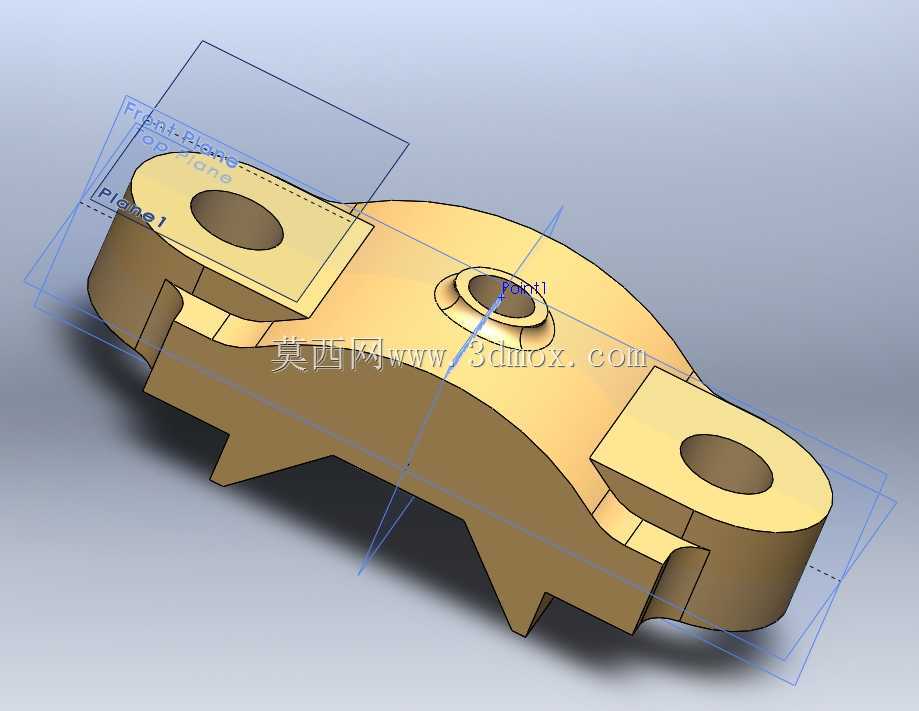

　　这类带双耳安装孔、中部带定位凸台的支座构件，多用于中小型机械设备的铰接支撑点位，常见于轻工输送线、小型工装夹具、非标自动化设备的连杆传动副衔接位置，承担载荷传递、运动副定位、部件间连接支撑的核心作用。从结构设计来看，两端的带孔耳板采用对称式布局，孔位为同轴设计，安装时可通过销轴穿过两耳孔实现与相邻连杆、摆臂的铰接配合，耳板与主体衔接处做了圆弧过渡处理，避免应力集中导致的长期载荷下开裂问题，适配往复摆动、小幅振动的工况使用。中部凸起的带孔凸台为定位安装位，可穿入定位销或紧固螺钉，实现支座本身在设备机架上的精准定位，防止工作过程中出现位移偏移，凸台根部同样做了拔模斜度与圆角过渡，既满足加工脱模的工艺要求，也能提升局部结构强度。

　　主体底部的两处凸爪结构为卡接定位边，安装时可嵌入机架对应的卡槽内，分担耳板铰接处传递的横向载荷，减少连接螺栓的受力负担，提升整体连接的可靠性。从安装边界来看，两耳板的外侧间距决定了适配铰接部件的宽度范围，耳板上的通孔直径匹配对应规格的销轴，安装时需保证销轴与孔的配合公差满足传动精度要求，通常采用间隙配合便于装配，重载工况下可加装衬套减少磨损。中部凸台的高度决定了支座与安装面的间隙，可根据实际布线、避让需求调整对应尺寸，底部凸爪的间距与机架卡槽尺寸为对应配合关系，设计时需严格控制形位公差，保证安装时卡接顺畅无卡滞。整体结构采用等强度设计思路，主体壁厚均匀，既避免了材料浪费导致的重量增加，也保证了各部位受力均匀，

　　不会出现局部强度不足的问题，表面无复杂曲面结构，常规铣削、铸造工艺均可完成加工，适配批量生产的需求。在实际选型应用中，可根据承受的载荷大小调整耳板厚度、孔径以及主体壁厚，铰接摆动频率较高的场景可在耳板孔内加装自润滑衬套，减少维护频次，有防腐需求的工况可对表面做氧化、镀锌处理，提升环境适应能力。
