摩托车用戴维森款点火线圈三维结构设计

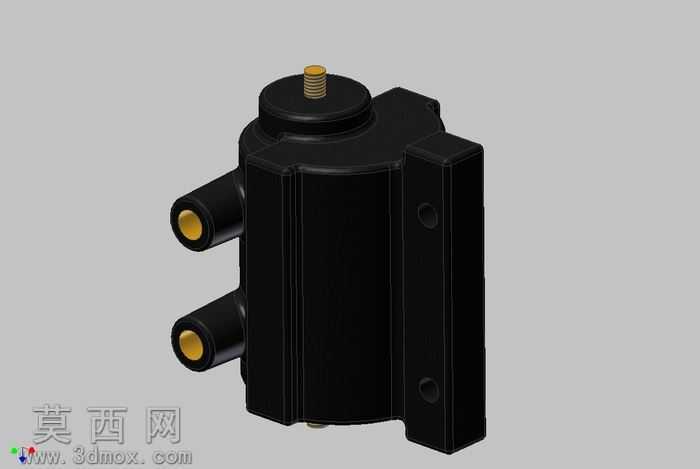

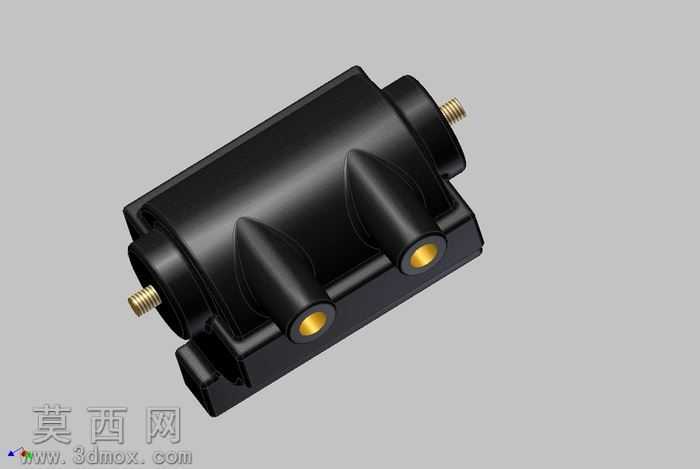

本作品为摩托车配套的点火线圈三维建模成果，建模过程中以实物测绘数据为基础，严格还原点火线圈的真实结构比例与装配特征。建模初始阶段先梳理点火线圈的功能逻辑与结构组成，将整体拆分为主体壳体、高压输出接头、低压接线柱、安装固定座四个核心模块，采用自底向上的建模思路逐步完成各部件的特征构建。主体壳体部分通过拉伸、拔模、倒圆角等基础特征完成主体轮廓塑造，还原壳体表面的竖向加强筋结构，该结构既能够提升壳体的结构强度，避免安装与使用过程中出现开裂变形，也可以增加壳体散热面积，优化线圈工作时的热量散发效率；壳体侧面的两个高压输出接口采用同轴凸台结构设计，建模时精准还原接口内部的嵌套层级，预留高压导电柱的装配空间，接口端部的环形倒角特征完全匹配实物的密封结构设计，可保证高压输出端的绝缘防护性能。顶部的低压接线柱采用螺纹柱结构，建模时还原螺纹的标准牙型特征，接线柱底部与壳体的衔接处做密封凸台处理，还原实物的防水密封结构。侧面的安装固定座与主体壳体为一体化结构，建模时精准还原固定座上的两个安装沉孔的位置、孔径与深度，沉孔的倒角特征完全适配标准安装螺栓的装配要求，保证模型可直接用于虚拟装配验证。材质渲染阶段，主体壳体采用黑色耐温绝缘工程塑料材质，调整材质的粗糙度参数还原实物的哑光磨砂质感，表面添加细微的颗粒纹理模拟注塑成型的表面质感；高压输出接口内部的导电端采用黄铜金属材质，调整金属材质的反射与高光参数还原铜质部件的金属光泽；顶部接线柱采用镀锌钢材材质，还原金属件的轻微反光与表面细微的螺纹纹理。整体模型完成后进行全局干涉检查，确认各部件之间无结构干涉，所有装配间隙符合实际生产的公差要求，模型的结构细节完整覆盖实物的所有外观与装配特征，既可以用于摩托车点火系统的结构教学演示，也可作为维修配件开发、改装部件设计的三维参考基础，帮助设计人员快速理解点火线圈的结构逻辑，缩短相关配件的开发周期。
