钣金件自动生成参数化设计工具

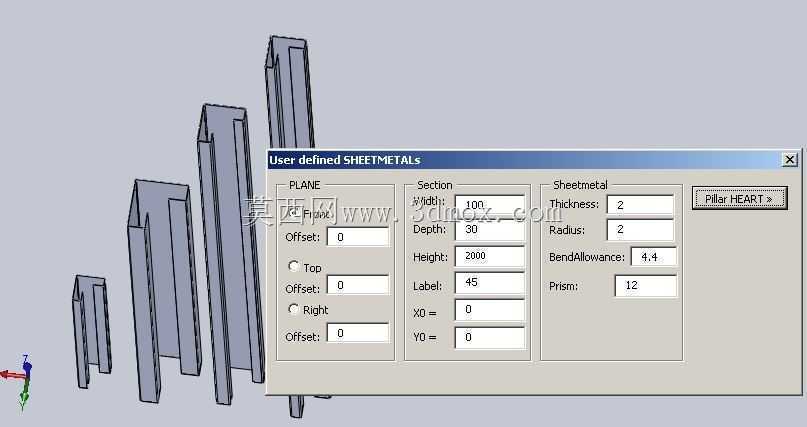

　　在日常结构设计工作中，钣金类零件的建模往往占据不少重复劳动时间，尤其是常规柜体、设备护罩、支架类钣金，每次手动绘制草图、设置折弯参数、调整止裂槽都要耗费不少精力，这类参数化钣金生成工具的出现，刚好能解决这类标准化程度较高的钣金件快速建模需求。从实际工程应用场景来看，这类工具适配的多是通讯机柜、自动化设备外护板、小型设备安装支架、电气箱壳体这类常见钣金结构，这类零件普遍具备规则的折弯特征、统一的板材厚度与折弯半径要求，不需要过多异形曲面处理，刚好匹配参数化生成的适用范围。在功能特性上，工具内置了常用的基准面选择逻辑，可以直接选定前视、上视、右视作为钣金的起始基准面，通过偏移参数快速定位钣金的基础安装位置，

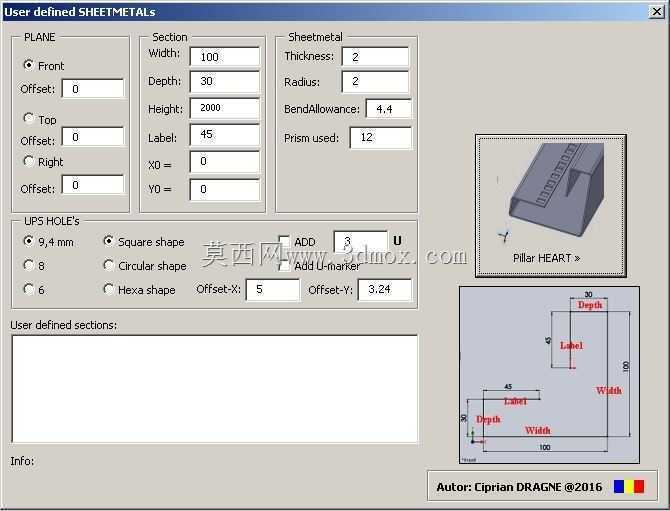

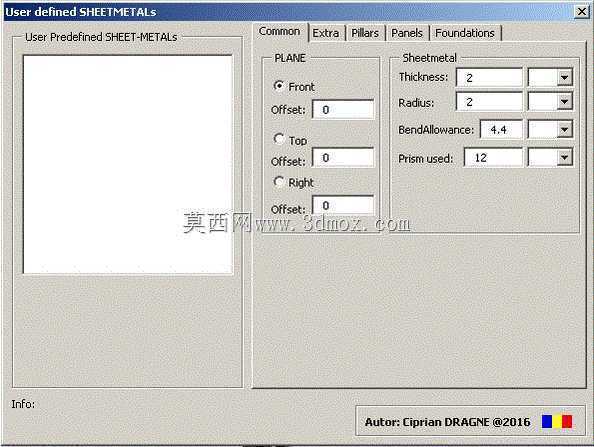

　　不需要手动调整草图平面的坐标偏移，能直接对齐设备安装的基准面，减少后续装配时的配合调整工作量。核心参数设置区覆盖了钣金设计的核心管控项，板材厚度参数直接关联后续折弯扣除的计算逻辑，折弯半径可以根据车间现有折弯机的下模槽宽直接匹配常用值，折弯余量参数可以根据不同工厂的加工工艺习惯自定义设置，不需要每次建模后重新修改钣金的折弯系数表，生成的模型直接能导出符合车间加工要求的展开图。设计思路上，这类工具没有追求覆盖所有复杂异形钣金的生成，而是聚焦在占日常钣金设计工作量七成以上的规则柱面、平板折弯类零件，把工程师反复操作的选基准、设厚度、输折弯半径、算展开长度这些步骤整合到统一的交互界面，把重复的参数输入过程压缩到几秒内完成。

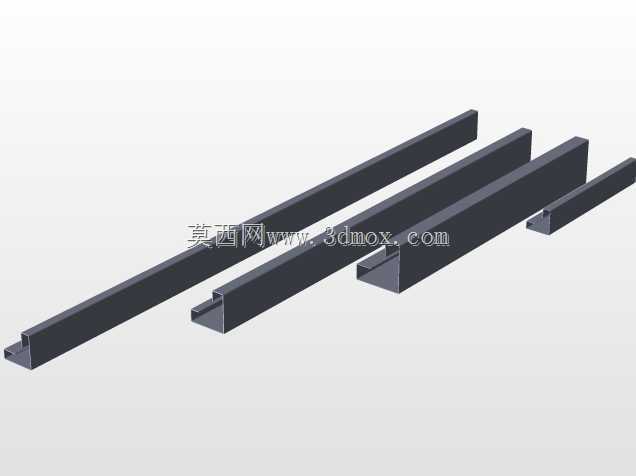

　　从安装边界和尺寸适配来看，工具生成的钣金件可以直接输入长宽高类的成型尺寸，自动匹配安装面的边界轮廓，不需要手动绘制封闭草图，生成的钣金特征自带默认的折弯止裂槽，止裂槽的尺寸可以跟随板材厚度自动匹配常用工艺值，避免后续加工时出现折弯撕裂的问题。在实际建模过程中，用这类工具生成基础钣金结构后，只需要在上面补充安装孔、散热孔、局部凸包这类个性化特征即可，相比从零开始建模，能把单块规则钣金的建模时间从十几分钟压缩到一分钟以内，尤其是在做整台设备的护罩、柜体类批量钣金设计时，效率提升非常明显。同时生成的模型特征树是可编辑的常规钣金特征，后续修改尺寸时只需要调整参数面板里的数值，就能同步更新成型模型和展开图纸，不会出现特征报错、无法编辑的问题，完全适配日常结构设计的修改迭代需求。
