FEA与SolidWorks数据交互转换工具

　　在结构仿真与三维建模的协同工作流程中，不同软件间的数据壁垒长期困扰着一线工程人员，尤其是有限元分析结果向三维设计软件的回流环节，经常出现特征丢失、属性错乱、装配关系错位等问题，这款工具正是针对这类工程痛点开发的跨平台数据衔接载体。从实际工程应用场景来看，在产品迭代优化阶段，设计人员完成初步结构建模后，会将模型导入有限元分析软件完成静力学、动力学等多工况仿真计算，得到应力分布、变形云图、材质匹配建议等结果后，以往需要手动逐零件调整SolidWorks中的模型参数、重新定义装配约束、逐一赋予对应材质，整个过程重复工作量大，且容易出现人为录入错误，尤其是包含上百个零件的大型装配体，手动调整的时间成本甚至超过仿真计算本身。

　　这款工具打通了FEA软件与SolidWorks之间的数据通道，能够直接读取FEA输出的结果文件，自动识别仿真过程中划分的多体部件、实体结构、金属板类薄壁件、曲面特征等不同类型的几何元素，无需人工逐一分类筛选。在功能实现逻辑上，工具内置了特征映射规则，会将FEA环境中生成的Selection属性直接同步到SolidWorks模型的对应特征上，保留仿真过程中定义的选择集、约束边界参考，避免设计人员重复进行特征拾取操作。针对装配体场景，工具支持多材质自动检测与批量创建，会根据FEA计算得到的材质匹配结果，在SolidWorks中自动生成对应材质库条目并赋予到对应零件，同时保留装配体中原有的配合关系，不会出现导入后零件错位、配合失效的问题。

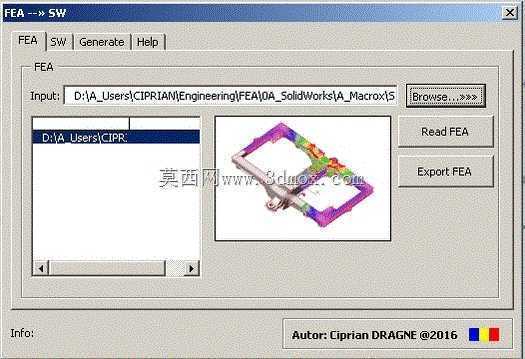

　　从设计思路来看，工具的交互界面做了轻量化处理，核心操作仅保留文件路径选择、FEA数据读取、结果导出三个核心步骤，没有冗余的参数设置项，工程人员无需额外学习复杂的配置规则，只要指定FEA结果文件的存储路径，即可一键完成数据转换，转换后的模型可以直接在SolidWorks中进行后续的结构细化、工程图生成、BOM表导出等工作，不需要额外的几何修复。在安装与使用边界上，工具作为SolidWorks的辅助插件存在，不需要额外配置独立的运行环境，不会修改SolidWorks的原有配置参数，也不会占用过多的系统运行内存，转换过程中会自动保留模型原有的外形尺寸基准、安装孔位坐标、配合面精度参数，所有几何尺寸与原设计模型保持一致，

　　不会出现导入后尺寸偏移、形位公差错乱的问题，能够直接衔接后续的工艺设计、加工出图环节。对于需要反复进行仿真-优化迭代的产品开发项目，这款工具能够大幅缩减跨软件数据调整的重复劳动时间，让设计人员将更多精力放在结构优化本身，而非繁琐的数据格式转换与参数核对工作上，尤其适合机械结构设计、有限元分析岗位的工程人员日常协同使用。
