16B规格链轮配套滚子链条传动组件

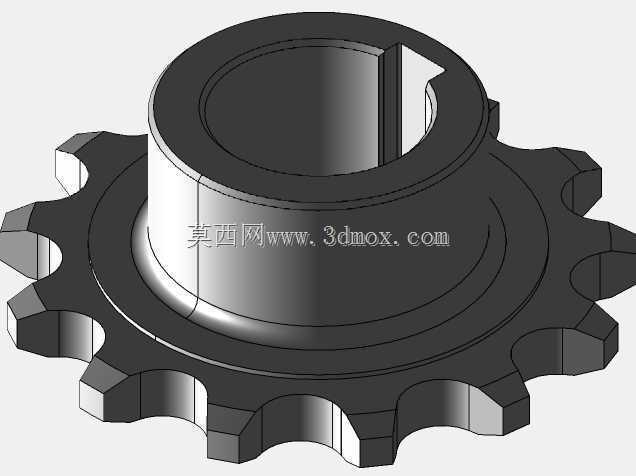

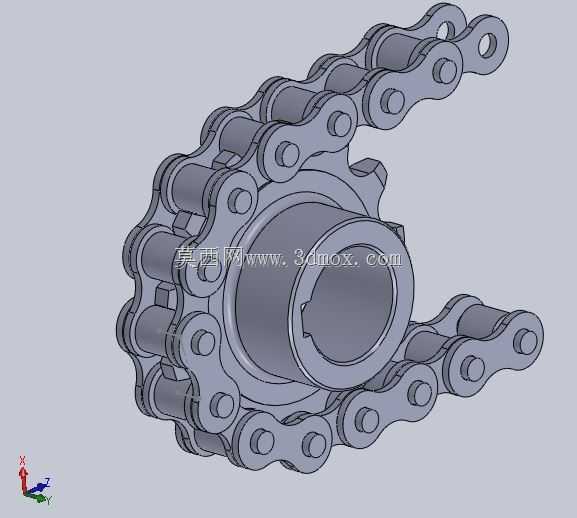

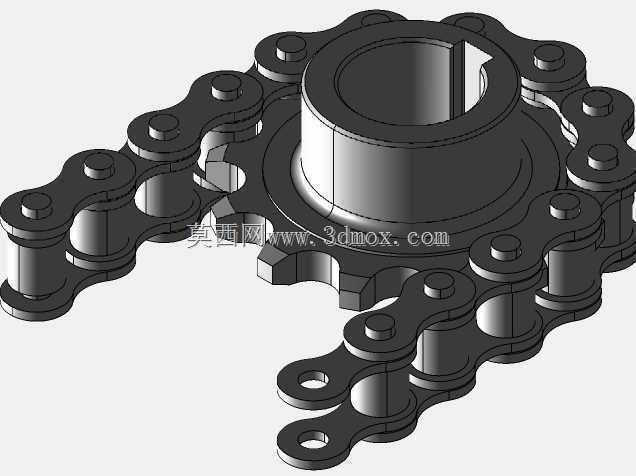

　　这套16B规格的链轮与配套滚子链条组件，是链传动系统里的核心执行部件，日常在各类工业输送线、农用作业机械、中小型动力传输设备里都能见到它的应用场景，相比带传动它不存在打滑丢转的问题，相比齿轮传动它对安装中心距的容错空间更大，很适合两轴中心距偏大的动力传递工况。从结构设计来看，配套的小链轮采用带键槽的轮毂结构，中心孔的键槽按照标准平键尺寸设计，安装时可以直接和传动轴配合，通过键连接传递扭矩，轮毂端面做了台阶限位，能避免链轮在轴上运行时出现轴向窜动；链轮的齿形经过参数化拟合，齿廓曲线和16B链条的滚子间隙匹配合理，既保证啮合时滚子能顺利进入齿槽，又不会因为间隙过大造成啮合冲击、加剧磨损。配套的滚子链是标准16B规格的短节距精密滚子链，

　　由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，链板采用等强度的8字形截面，在保证链板抗拉强度的前提下尽可能降低运动时的惯性力，销轴和外链板采用过盈配合固定，套筒和内链板同样过盈连接，滚子和套筒之间为间隙配合，啮合时滚子可以绕套筒自由转动，大幅降低和链轮齿面的摩擦损耗。在安装边界上，这套组件适配的传动轴直径需要和链轮中心孔尺寸匹配，键槽宽度要对应标准平键规格，安装时要保证链轮的径向跳动和端面跳动控制在允许公差范围内，两配对链轮的共面误差不能过大，否则会造成链条侧边磨损、脱链等故障；链条安装时的张紧度要调整到合适区间，垂直布置的传动场景张紧度可以稍紧，水平布置的传动保留合理的松边垂度即可，避免过紧加剧轴承受力、

　　过松出现跳齿问题。实际使用中，这套传动组件能在多粉尘、有一定油污的工况下稳定工作，日常维护只需要定期补充润滑脂、检查链节销轴的磨损量，当链条节距伸长量超过允许值时及时更换即可，不需要复杂的维保操作。设计建模时，链轮的齿形参数严格匹配16B链条的节距、滚子直径参数，每一个齿的分度圆、齿顶圆、齿根圆尺寸都经过校核，保证和链条啮合时的接触应力在材料允许范围内，链条的每一个链节都按照实际装配约束做了配合模拟，能直观展示链传动的运动过程，方便设计人员做传动干涉检查、安装空间校核。
