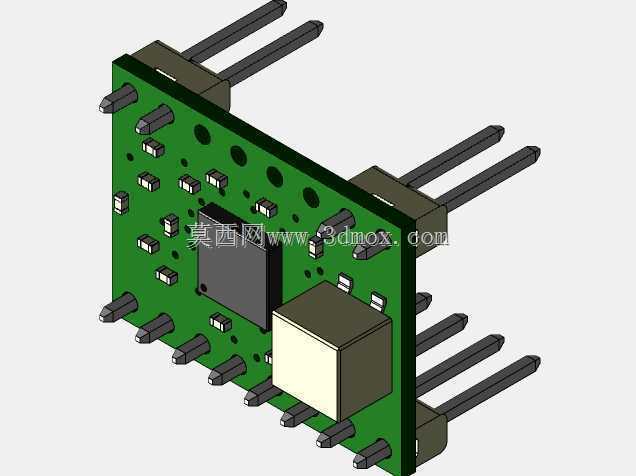

A4998步进电机驱动控制板结构设计

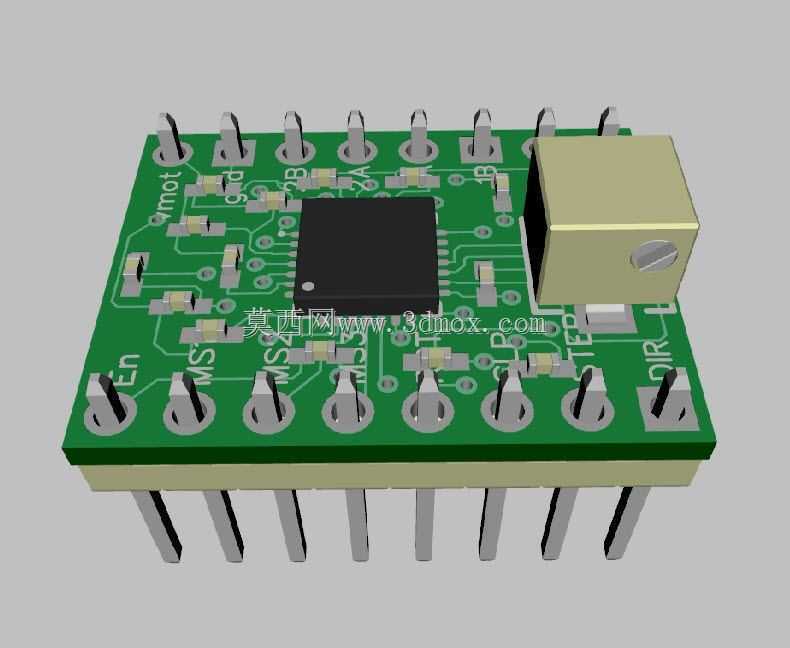

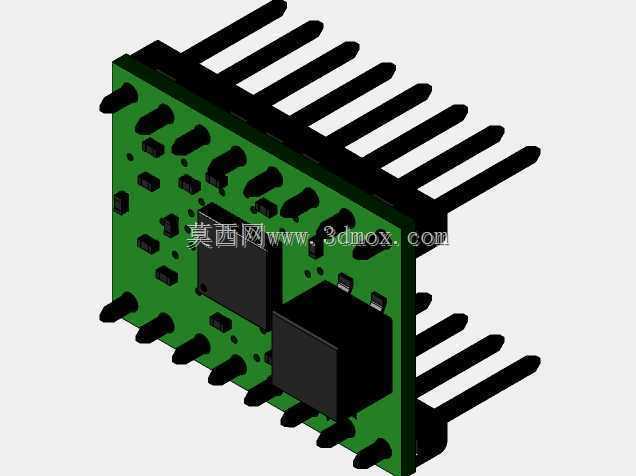

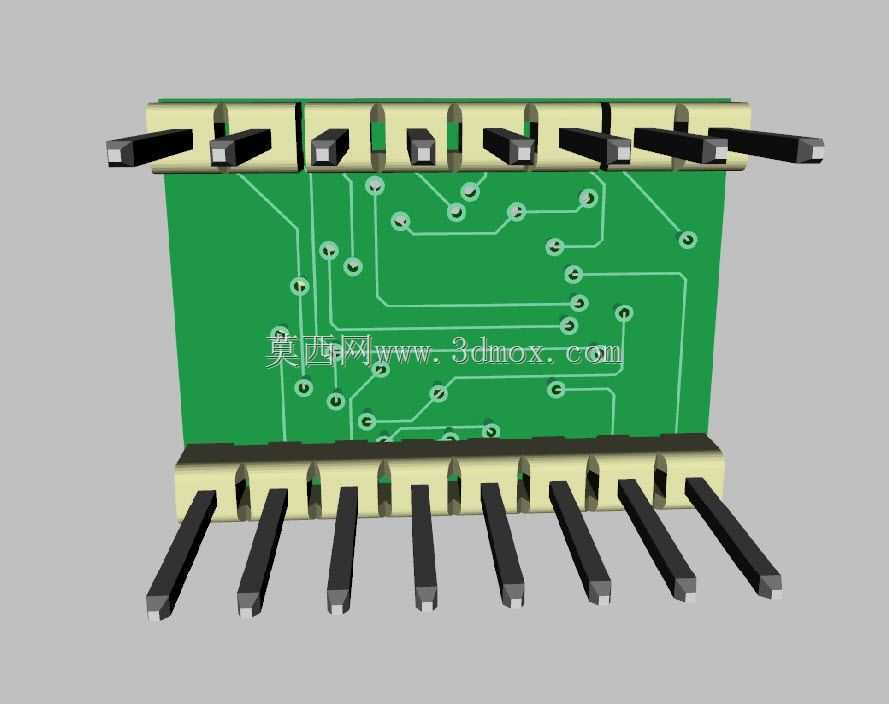

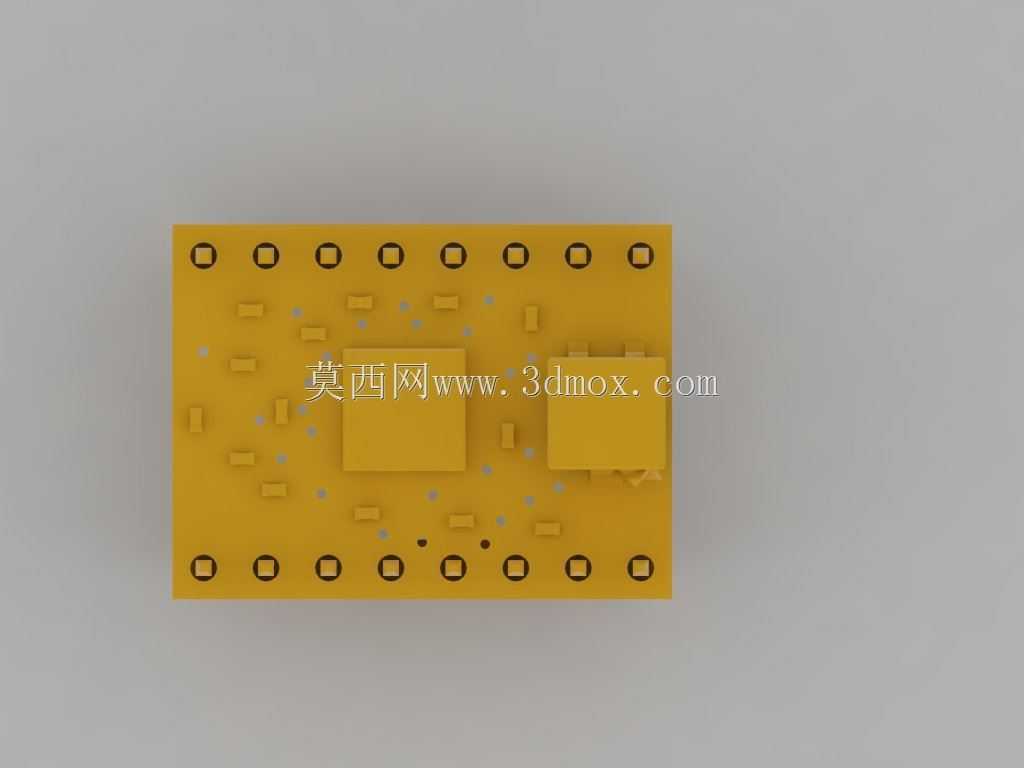

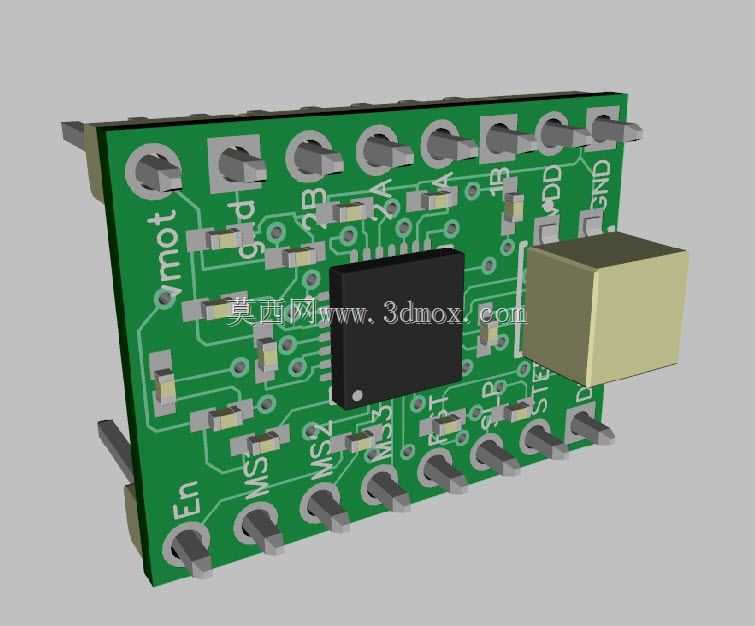

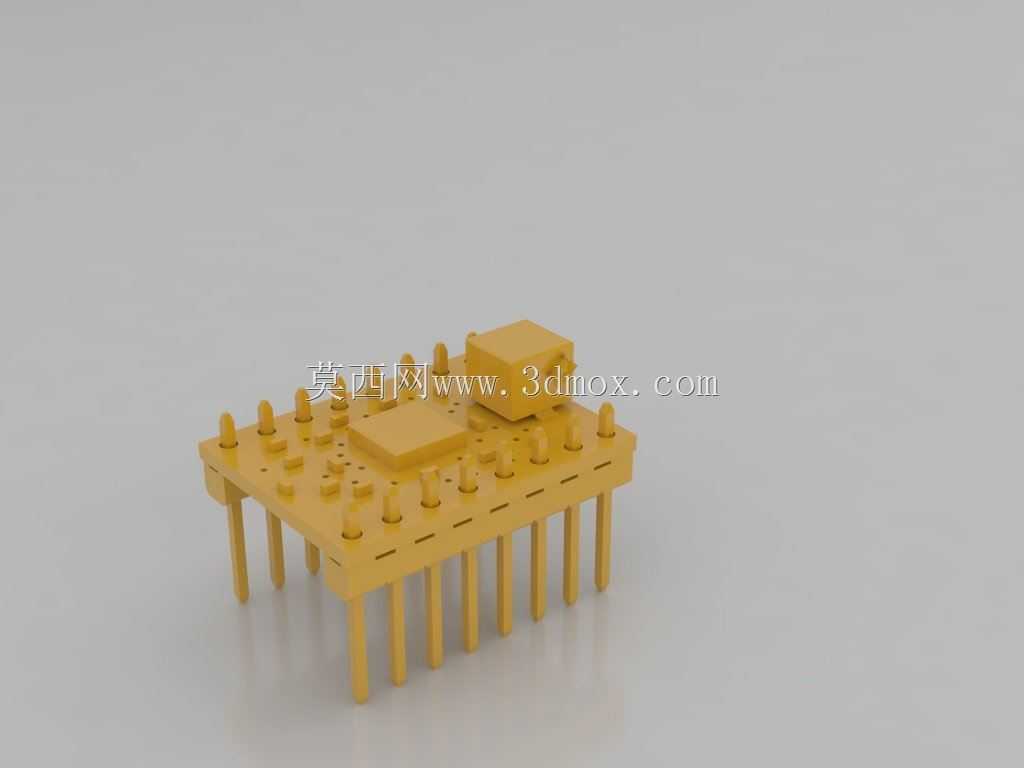

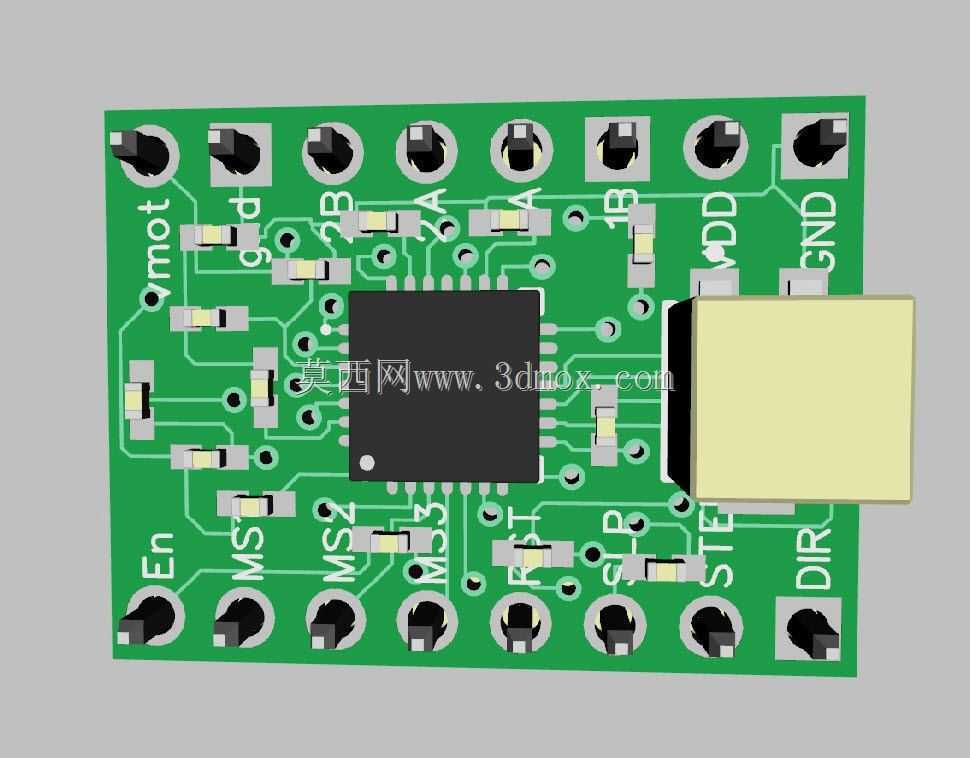

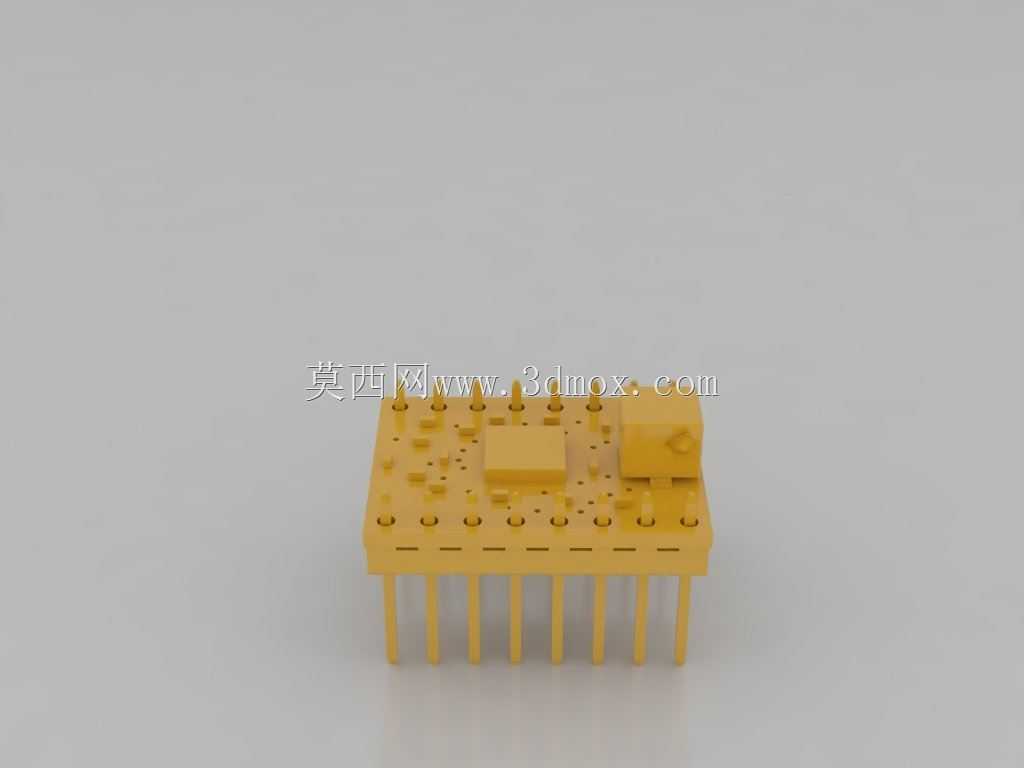

　　在小型自动化设备、桌面级数控装置、3D打印运动轴控制这类对安装空间有严苛要求的场景里，步进电机驱动模块的结构合理性直接决定了整套运动系统的运行稳定性。这款A4998驱动板的结构设计完全围绕紧凑型安装需求展开，整体采用标准直插排针布局，板载核心驱动芯片居中布置，周边功率器件、限流元件、接口端子按照信号流向与散热需求有序排布，既缩短了大电流回路的走线长度，也给核心芯片预留了加装散热片的安装空间，避免长时间运行时热量堆积导致的驱动过流保护触发。从安装边界来看，板体四周的排针引脚采用标准2.54mm间距设计，可直接适配通用面包板、驱动扩展板以及定制化设备的控制母座，无需额外制作转接结构，板体边缘预留的固定孔位可配合M2规格螺丝完成刚性固定，

　　在设备存在持续振动的工况下也能保证接插可靠性。功能层面，板上集成了细分设置端口、使能控制端、方向与脉冲信号接口，还有对应的电源输入、电机绕组输出端子，所有端口的丝印标识清晰对应引脚定义，接线时无需反复查阅手册就能完成端口匹配，细分设置的拨码结构（或焊盘点位）布置在板体侧边，完成安装后也能便捷调整细分参数，适配不同运行精度要求的步进电机。设计过程中充分考虑了电磁兼容的实际需求，功率回路与信号回路做了分区布置，电源输入端口预留了滤波电容的安装位置，可有效抑制电机启停时的电压尖峰对控制信号的干扰，避免出现电机丢步、运行抖动的问题。散热结构的设计上，核心芯片的顶部平面与板体表面保持齐平，加装散热片时可完全贴合芯片表面，无需额外调整安装高度，

　　散热片的尺寸边界也控制在板体轮廓范围内，不会和周边相邻的电子元件产生结构干涉。在实际选型适配时，这款驱动板可直接替换同引脚定义的其他步进驱动模块，安装孔位、引脚定义完全兼容，设备升级时无需改动原有控制板的结构设计，能大幅降低改造成本与调试周期。板上的状态指示相关元件布置在便于观察的板边位置，设备调试时可直观判断驱动的供电、工作状态，不用额外外接检测设备就能快速排查接线故障。对于结构设计从业者来说，这款驱动板的三维模型可直接用于设备电控部分的布局校核，在做整体结构排布时可准确预留安装空间、接线空间以及散热风道的位置，避免后期装配时出现元件干涉、接线弯折半径不足、散热通路堵塞等实际工程问题，尤其是在多轴联动的小型设备里，多个驱动板并排安装时的间距预留、走线空间规划都可以依托精准的三维模型完成前置校核，减少样机试制阶段的结构修改次数。
