AGV转向架构架有限元分析三维结构

　　在厂内智能物流、自动化仓储转运场景中，AGV的行走承载核心直接决定了设备运行稳定性与负载能力，这款X型转向架构架正是针对轨道式AGV的行走承载需求设计的核心承载部件。从结构布局来看，该构架采用X型交叉梁作为主体承载框架，区别于传统矩形焊接构架的受力路径，X型主梁能够将轮组传递的垂向载荷、横向导向力更均匀地分散到各个安装节点，避免局部应力集中导致的结构变形，适配带辅助导向轮的双轴轮对布局，四个走行轮分别安装在构架两端的轴座位置，轴座与主梁之间设置有加强筋结构，匹配走行轮轴的安装公差要求，同时在构架中部设置有两组辅助导向轮安装位，导向轮轴线与走行轮轴线垂直，用于卡合轨道侧面，抵消AGV行走过程中的横向偏移量，保证设备沿轨道精准行进。

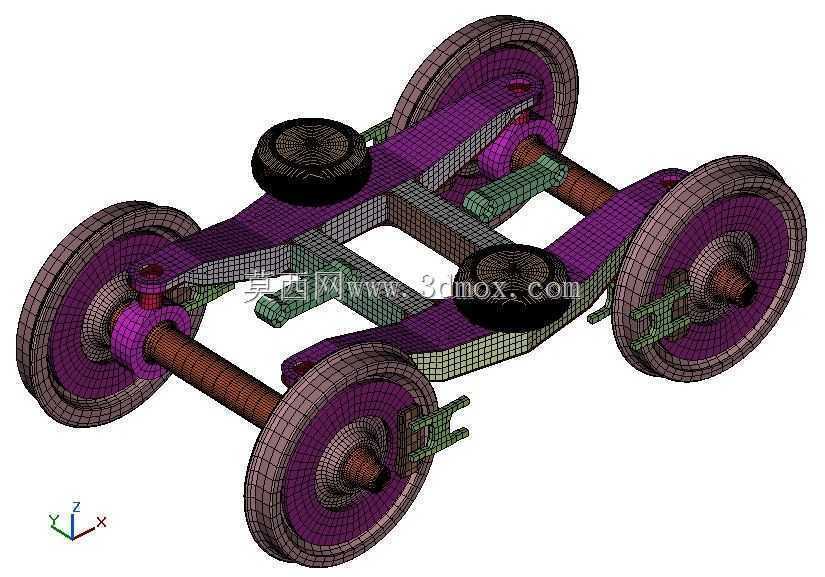

　　设计过程中针对构架的受力特性做了网格划分的有限元校核，从展示的网格模型可以看到，在轴座、梁体交叉位置、导向轮安装座这些应力集中区域做了网格加密处理，能够更精准地模拟满载工况下的应力分布、形变位移量，验证结构的强度冗余是否满足设计要求。从安装边界来看，走行轮轴的同轴度公差、导向轮与走行轮的垂直度公差都在构架的加工精度要求范围内，轮组安装位预留了轴承装配的间隙调整空间，梁体上的安装孔位可直接对接AGV的上部承载平台，不需要额外加装转接支架，减少整体装配的累积误差。

　　实际应用中，该构架能够适配额定负载下的轨道AGV使用场景，X型的梁体结构在保证整体结构刚度的前提下，相比同承载等级的矩形构架减少了冗余材料的使用，降低了转向架部分的自重，间接提升了AGV的有效负载能力。走行轮与构架的连接采用轴座嵌入式安装，轴座与梁体之间的焊接位置做了圆弧过渡处理，避免焊接应力残留导致的长期使用疲劳开裂，导向轮的安装支架与主梁一体化设计，相比螺栓拼接的导向支架具备更好的抗冲击能力，能够应对AGV启动、制动时的瞬时冲击力，以及轨道接缝位置产生的振动载荷。在结构校核阶段，通过有限元分析模拟了满载转弯、紧急制动、偏载停靠等多种极端工况下的结构响应，针对应力超出许用值的局部位置做了壁厚调整与加强筋增设，确保构架在全生命周期内的结构可靠性，同时轮组的安装间距、轴径尺寸都匹配常规厂内轻型轨道的规格要求，可直接适配现有轨道系统的改造升级需求，不需要重新调整轨道铺设参数。
