该结构作为轨道车辆走行部的核心承载基体,主要应用于各型干线货运列车、市域通勤列车的走行系统中,承担整节车体的全部垂向、横向与纵向载荷,同时传递轮轨间的制动力、牵引力与线路冲击载荷,是保障车辆运行平稳性与结构可靠性的核心部件。设计过程中优先考虑了不同车型走行部的安装接口通用性,将一系弹簧安装座、轴箱定位接口、轮对轴箱的装配边界做了统一化处理,可适配多种轴重等级的轮对组件,减少同系列不同车型转向架的重复设计工作量,降低后续运维阶段的备件储备品类。从结构布局来看,整体采用箱型焊接框架结构,侧梁与横梁的连接区域做了圆弧过渡优化,避免应力集中带来的疲劳失效风险,一系螺旋弹簧的安装座位置经过多轮载荷迭代校核,匹配不同工况下的弹簧挠度变化范围,

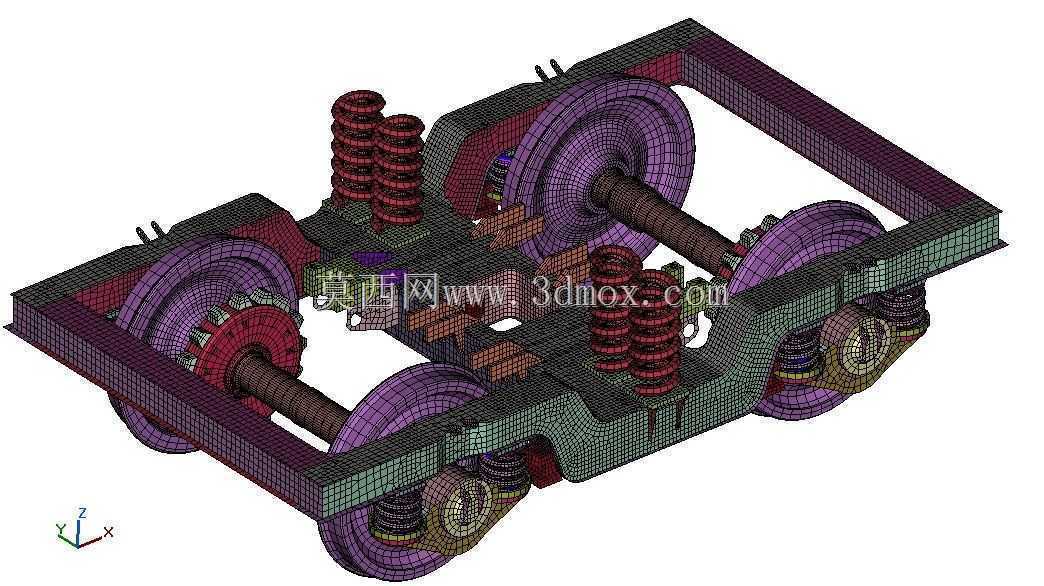

保证车辆通过曲线线路时轮对具备足够的横动余量,同时限制侧滚角度在安全阈值内。轴箱定位区域的安装面预留了足够的加工余量,可适配转臂式、导柱式等多种定位结构,满足不同运行速度等级的车辆定位刚度需求。构架上预留的各类附加支架安装接口,可兼容基础制动装置、牵引拉杆、抗侧滚扭杆、横向减振器等附属部件的装配,不需要针对不同配置额外焊接附加支座,减少焊接变形对构架整体形位公差的影响。在结构优化阶段,通过有限元网格划分对构架各区域的应力分布做了精细化仿真,对应力水平偏高的焊缝区域、截面突变区域做了局部加厚或者结构补强,对冗余材料区域做了壁厚减薄或者开孔处理,在保证结构静强度、疲劳强度满足运营要求的前提下,尽可能降低构架自身重量,实现轻量化设计目标。
安装边界方面,两侧梁的中心距匹配标准轨距轮对的内侧距要求,一系弹簧座的横向间距与垂向高度符合通用转向架的限界要求,不会超出车辆运行的设备限界范围,横梁上的牵引装置安装面高度匹配车体牵引中心的高度范围,保证牵引力传递路径顺畅,避免附加弯矩对构架焊缝造成额外载荷。
