铁路车辆TX型转向架FEA总成结构

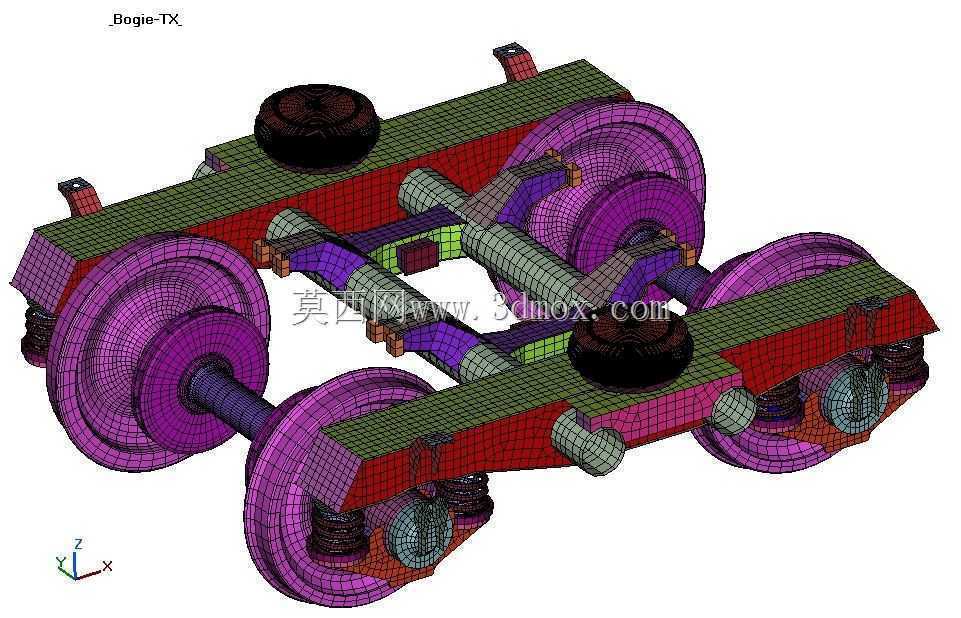

　　铁路车辆走行部的核心承载部件中，转向架直接决定了车辆运行的平稳性、曲线通过能力与承载可靠性，本次呈现的TX型转向架FEA总成结构，覆盖了构架、轮对轴箱、一系悬挂、中央牵引装置等核心子部件的完整装配关系。从实际线路应用场景来看，该型转向架适配干线货运铁路车辆的走行需求，可承受垂向、横向、纵向多维度交变载荷，在车辆通过曲线、道岔及不平顺线路时，通过悬挂系统的形变吸收冲击能量，降低轮轨间的动作用力，既减少轮轨磨耗，也能保障车上装载货物的运输安全。

　　设计过程中优先围绕载荷传递路径做结构排布：轮对作为直接与钢轨接触的部件，将轮轨接触力通过轴箱装置传递给一系悬挂弹簧，再传导至焊接构架主体，构架作为转向架的承载骨架，将垂向载荷通过中央橡胶堆旁承传递给车体，同时纵向牵引力、制动力通过牵引拉杆结构在车体与转向架间传递，整套力流路径短且无冗余传力环节，能有效降低结构应力集中风险。做有限元分析建模时，对构架的焊接接头、弹簧安装座、轴箱导框等应力集中区域做了网格细化处理，轮对与轴箱间的配合关系、弹簧的刚度特性、橡胶元件的非线性力学属性都做了等效模拟，可准确复现不同工况下的结构应力分布与形变特征，为结构强度校核、疲劳寿命评估提供可靠的模型基础。

　　安装边界层面，该转向架的固定轴距、轮对内侧距、轴颈中心距均符合标准轨距铁路车辆的装配要求，中央旁承的横向跨距、牵引销的安装位置可与对应车型的车体底架落车接口完全匹配，一系弹簧的安装高度、轴箱与构架导框的间隙预留量，都满足车辆落车后的尺寸链公差要求，既保证组装时的工艺可行性，也预留了运用过程中部件磨耗后的调整余量。轮对部分采用整体碾钢车轮结构，与车轴采用过盈压装配合，轴箱定位方式兼顾了运行时的横向刚度与纵向弹性，在保证直线运行稳定性的同时，提升曲线通过时的轮对自导向能力，减少轮缘贴靠带来的磨耗。中央悬挂采用的橡胶堆旁承兼具垂向承载与回转阻尼作用，车辆通过曲线时转向架相对车体回转，橡胶元件的阻尼特性可抑制转向架的蛇行运动，提升高速运行时的稳定性，整套结构没有冗余设计，所有部件的排布都兼顾了强度需求、检修便利性与轻量化要求，在满足结构强度安全系数的前提下，尽可能降低转向架自重，减少对线路的动载荷冲击。
