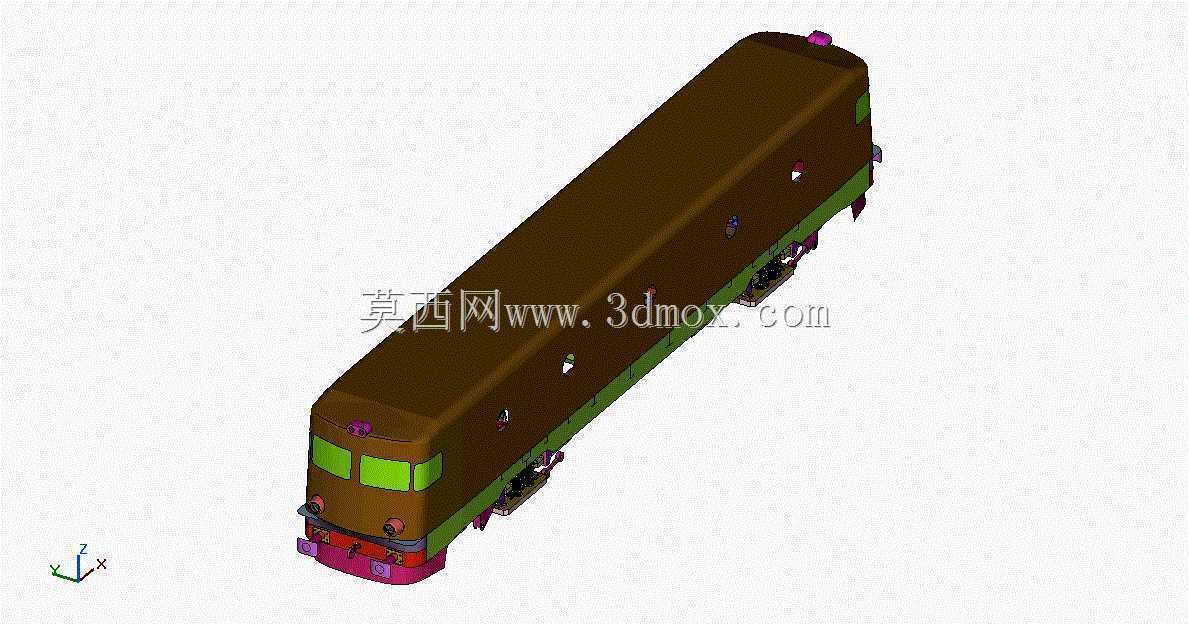

大功率干线电力机车整车结构三维设计

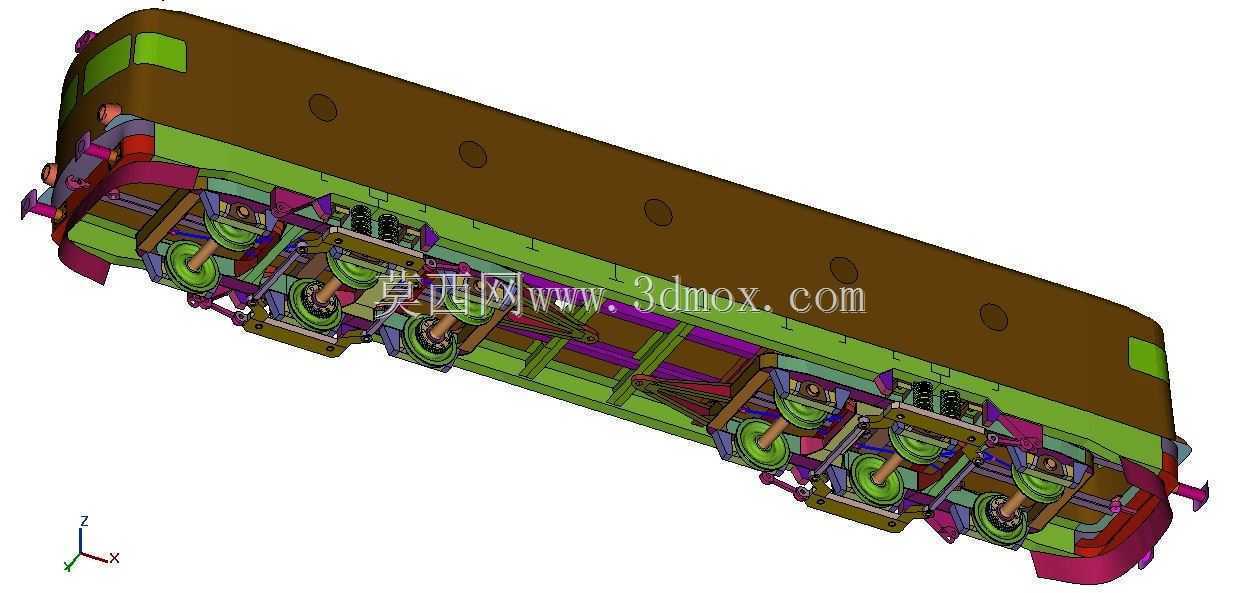

　　这款大功率电力机车的三维结构设计，核心服务于干线铁路重载货运的牵引作业场景，可满足长交路、大编组货运列车的牵引需求，适配国内主流电气化铁路的接触网供电工况，能在复杂线路条件下承担千吨级货运列列的牵引任务。从结构设计逻辑来看，整车采用模块化布局思路，上部车体为整体承载式焊接结构，内部预留牵引变流设备、制动系统、乘务操作空间的安装接口，车体侧墙与底架采用一体化传力设计，可将纵向牵引力、横向过弯冲击力、垂向振动载荷均匀传递至下部走行部，避免局部应力集中引发的结构疲劳问题。走行部采用多轴转向架配置，每台转向架集成轮对驱动单元、一系二系悬挂系统、基础制动装置，轮对与牵引电机采用架悬式安装结构，可有效降低簧下质量，削弱轮轨间的冲击载荷，

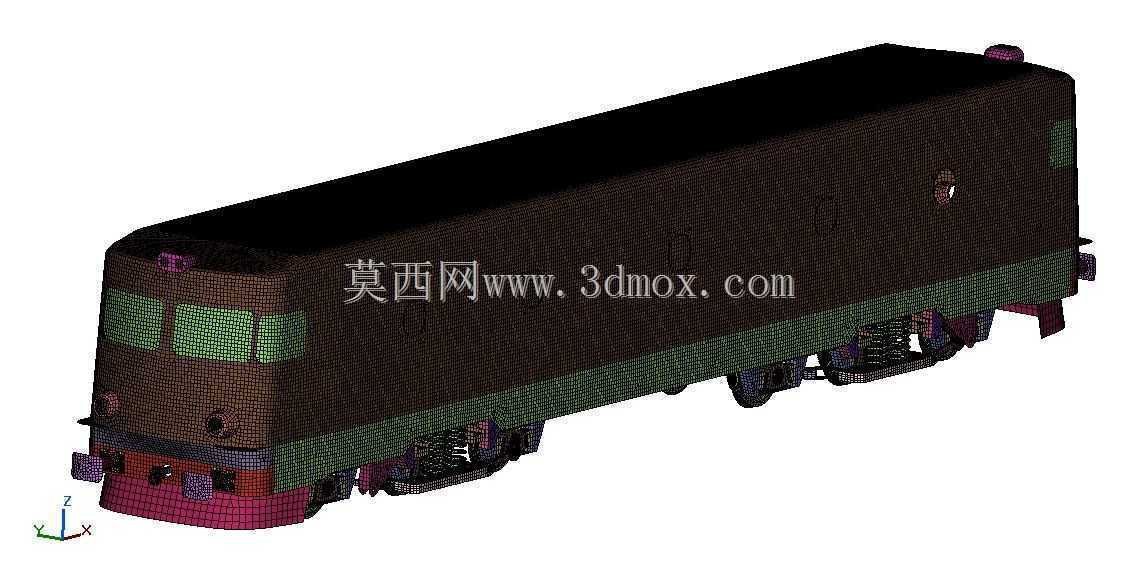

　　适配不同曲率半径的线路通行需求，转向架与车体之间通过中心销、旁承结构实现载荷传递与相对转动，过弯时可自动调整转向架角度，降低轮缘磨耗。设计过程中针对整车关键承载部位做了有限元校核，重点验证车体底架、转向架构架、牵引座等部位在最大牵引工况、紧急制动工况、曲线通过工况下的应力分布与变形量，确保结构强度满足长期重载运行的疲劳寿命要求。安装边界层面，整车走行部轮对内侧距严格匹配标准轨距要求，车体上部轮廓符合铁路机车车辆限界规范，可顺利通过既有线路的隧道、站台、接触网等固定设施，车端设置标准化车钩、风管、电气连接器接口，可与不同类型的货运车辆实现连挂作业，车下设备吊装接口采用统一规格的安装座，便于后期运维过程中的部件更换与检修。

　　从功能实现角度，整车结构设计兼顾牵引性能与运维便利性，车体下部预留设备吊装检修口，转向架部位的制动单元、传感器等易损件均预留足够操作空间，无需大规模拆解结构即可完成日常维保作业，悬挂系统的参数匹配经过多轮动力学仿真优化，可在不同载重工况下保持稳定的运行平稳性，降低运行过程中的振动冲击，既保障车载电气设备的运行可靠性，也能提升乘务人员的操作舒适度。
