轨道列车车头驾驶舱结构三维数模

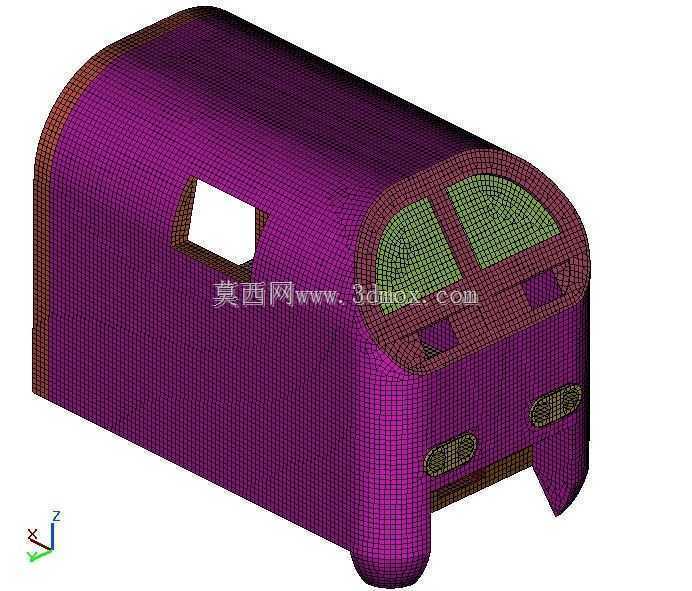

　　该模型还原了轨道列车前端驾驶舱的主体承载结构，建模过程中优先考虑了车体蒙皮与内部骨架的连接逻辑，曲面部分采用网格划分思路适配后续有限元分析需求，可直接用于车体结构刚度、碰撞吸能特性的仿真验证环节。从实际应用场景来看，这类驾驶舱结构是轨道车辆司乘人员的核心作业空间，前端曲面造型兼顾了运行过程中的空气动力学减阻需求，侧窗与前挡风区域的开口边界严格按照司乘人员视野校核标准预留，前挡风的网格划分区域对应夹层安全玻璃的安装位，下方预留的两组矩形开口为前照灯、信号指示灯的安装接口，底部的异形缺口对应车钩与转向架连接的避让空间，避免车辆通过曲线区段时发生运动干涉。设计过程中，舱体主体采用大圆弧过渡的曲面构型，顶部圆弧曲率匹配整车车体的断面轮廓，

　　可直接与后续车厢段实现无缝拼接，侧部观察窗的开口位置经过人机工程校核，满足坐姿状态下司乘人员对侧方线路状态的观察需求，舱体蒙皮的厚度参数按照轨道车辆车体设计规范取值，内部可根据后续细化需求加装操控台骨架、座椅安装支座、电气布线走线槽等附属结构。从安装边界来看，该驾驶舱段的后端断面为标准对接接口，可与同断面的车体客室段通过焊接或螺栓连接实现装配，底部预留的安装座位置匹配转向架上方的车体承载梁安装点位，前端下部的吸能区结构预留了碰撞吸能元件的安装空间，可在后续细化设计中加装防爬器、吸能盒等被动安全部件。模型的网格划分逻辑兼顾了结构仿真的计算精度与效率，曲面网格质量满足显式动力学仿真的单元质量要求，

　　可直接导入有限元分析软件完成不同工况下的结构强度校核、模态分析以及碰撞仿真计算，为车体结构的轻量化优化、安全性能验证提供基础数模支撑，也可作为轨道交通车辆相关课程设计、结构设计练习的参考案例，帮助设计人员理解轨道车辆车头段的结构布局逻辑、接口匹配思路以及仿真建模的网格处理方法。
