带传动齿轮的机车走行部轮对结构

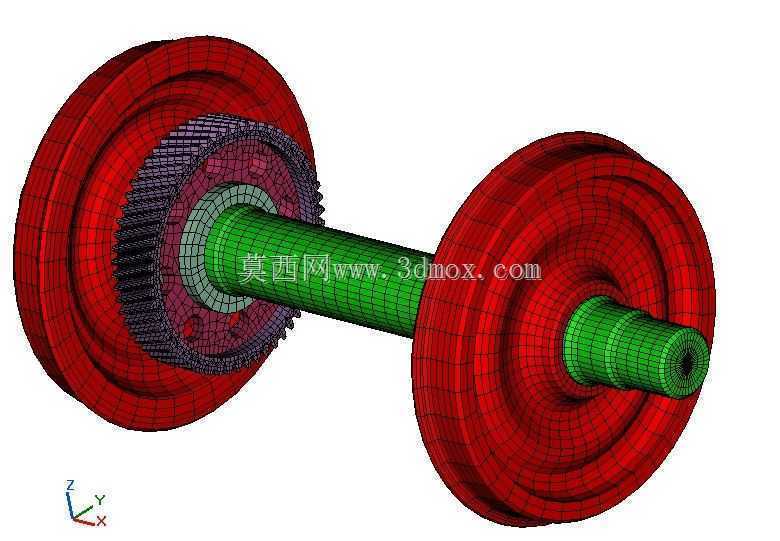

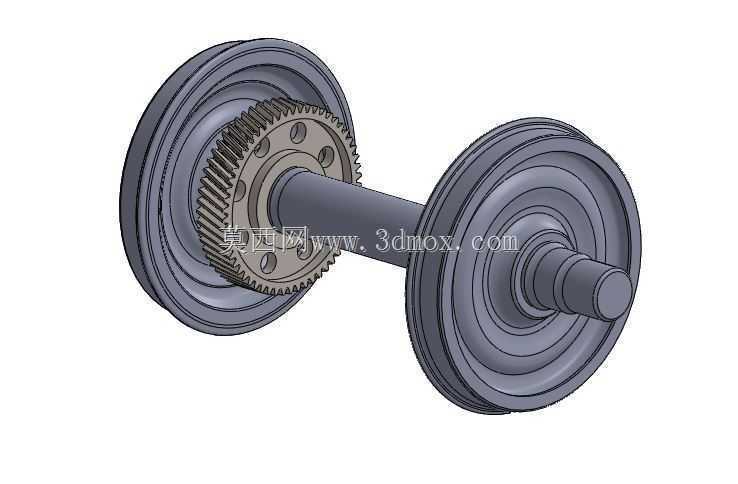

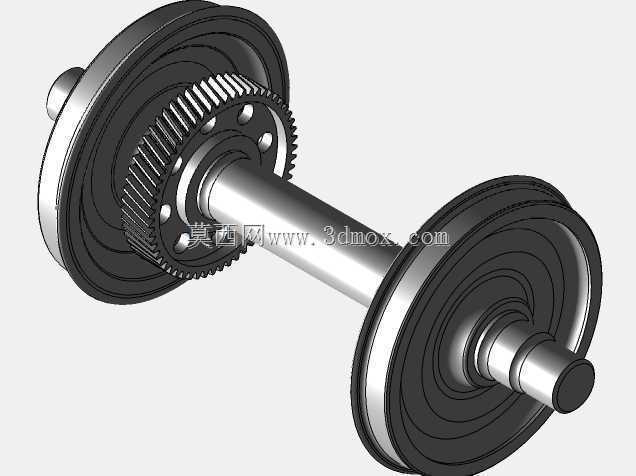

　　该轮对为机车走行部核心承载传动部件，主要应用于干线电力机车、内燃机车的走行系统中，承担整台机车的全部垂向、横向载荷传递，同时配合牵引齿轮完成牵引扭矩的传递，驱动车轮沿钢轨滚动实现机车的走行动作。不同于普通车辆轮对，该结构集成了从动牵引齿轮，齿轮直接过盈压装在轮座旁的轴颈位置，省去了额外的齿轮安装座结构，缩短了轮对的轴向总长度，适配转向架内部紧凑的安装空间，能在转向架侧架、轴箱的狭小布置区间内完成装配，同时保证齿轮与牵引电机输出轴上的主动齿轮啮合中心距符合设计要求。

　　从结构设计逻辑来看，车轮采用整体辗钢材质，轮缘、踏面轮廓符合标准机车车轮型面要求，踏面设置有匹配钢轨顶面的锥度，在通过曲线轨道时能自动调整轮对的横向位置，减少轮缘与钢轨侧面的磨耗，轮缘高度与厚度参数满足机车通过最小曲线半径时的安全间隙要求，避免脱轨风险。车轴采用实心锻钢加工而成，各轴段根据承载需求设置不同直径，轴颈位置用于安装轴箱轴承，承担轴箱传递来的一系悬挂载荷，轮座位置与车轮轮毂采用过盈配合，通过冷压工艺完成装配，保证车轮与车轴无相对转动，齿轮安装位置的轴段直径经过扭矩校核，能传递机车最大牵引工况下的扭矩，避免轴段发生扭转变形或疲劳断裂。

　　安装边界方面，轮对两侧轴颈的同轴度、车轮内侧距严格控制在公差范围内，保证轮对落车后两侧车轮与钢轨的接触位置对称，避免出现偏载、轮对偏磨的问题。齿轮的齿形经过修形处理，在传递大扭矩的同时能降低啮合过程中的冲击与噪声，适配机车启动、爬坡、制动等不同工况下的载荷波动。轮对组装完成后需经过动平衡测试，保证高速运行时的转动稳定性，减少对轴箱轴承、转向架构架的振动冲击。在日常运维场景中，该结构的轮对可直接落装到转向架的轴箱定位装置中，无需额外调整齿轮啮合位置，大幅提升架修、轮修时的装配效率，踏面磨耗到限时可通过镟修工艺恢复型面尺寸，延长轮对的整体使用寿命。
