石油钻井作业用双端吊环式钻钩结构设计

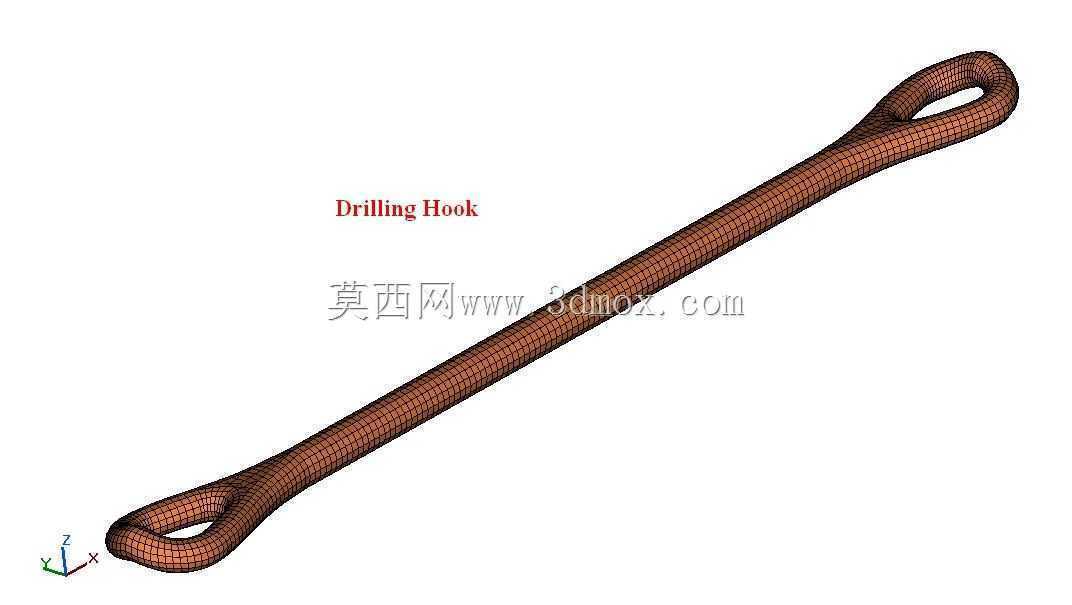

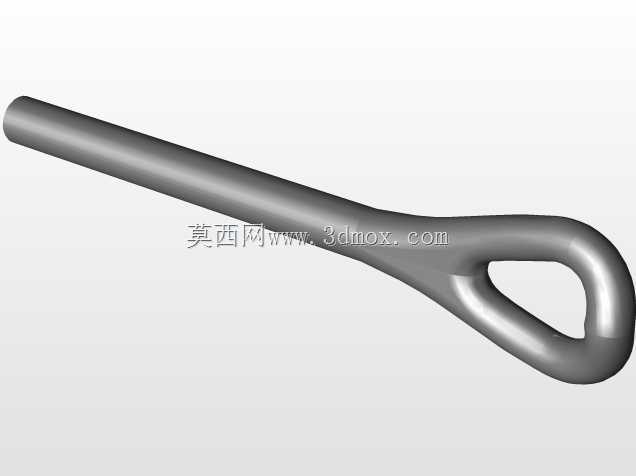

　　在陆地及海洋油气钻井作业现场，钻钩是连接起升系统与钻具串的核心受力构件，日常作业中需要承担钻杆、钻铤、套管等全系列井下管柱的起吊载荷，同时要适配起下钻、接单根、下套管等多工况的载荷波动，部分冲击工况下还要承受瞬时动载，对结构的强度冗余、应力分布合理性有极高要求。这款钻钩采用长杆式对称结构设计，两端均设置封闭环形吊耳，一端用于连接钻井绞车的游动滑车组吊点，另一端用于悬挂吊卡或其他钻具夹持工具，长杆主体采用等强度变截面设计思路，在建模阶段通过网格划分完成了全结构的有限元应力校核，确保杆身与吊耳过渡区域无明显应力集中，避免长期交变载荷下出现疲劳裂纹。从安装边界来看，两端吊环的内孔尺寸匹配钻井现场通用的大直径吊销轴径，

　　无需额外加工转接套即可直接适配主流钻机的起升系统接口，杆身长度经过现场工况匹配，既保证了悬挂钻具后与井口操作平台的安全距离，避免吊卡磕碰转盘面，又不会因为杆身过长增加游动系统的整体高度，影响井架内部的起升行程余量。结构设计阶段充分考虑了现场作业的磕碰、磨损问题，吊耳与销轴接触的内圈区域做了局部加厚处理，杆身外轮廓采用大圆弧过渡，没有尖锐棱角，既降低了起吊过程中刮碰井架附件、伤人的风险，也能减少应力集中点。实际作业中，这款钻钩除了常规的钻具起吊作业，还可配合专用吊具完成井口工具、小型井下设备的吊装作业，对称双端环的设计让现场安装无需区分正反方向，降低了井口操作人员的装配失误概率，长杆的结构形式让悬挂点与吊点之间保持足够的距离，

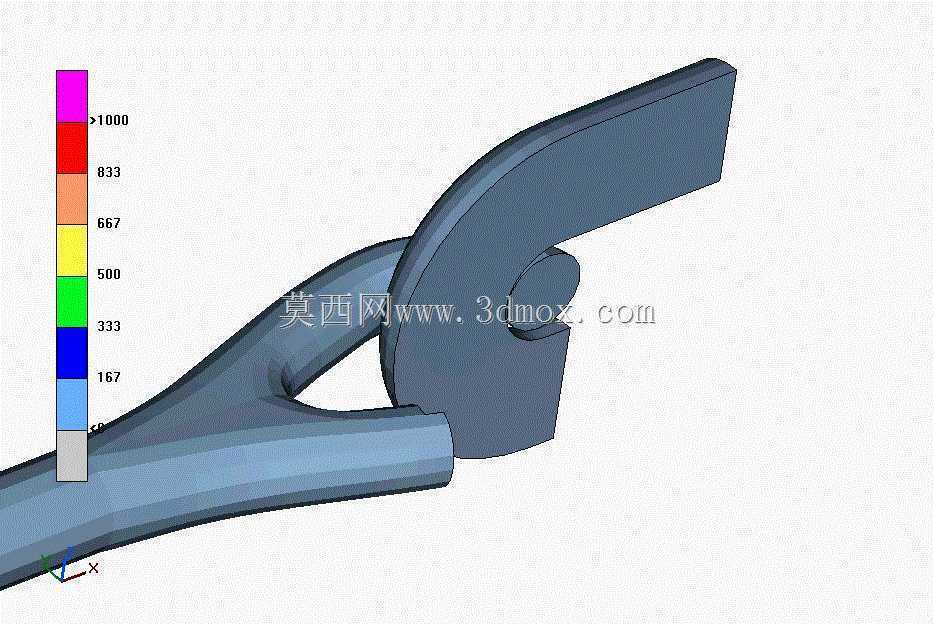

　　起吊过程中钻具串的摆动不会直接传递到游动滑车，提升了起升过程的稳定性。建模过程中对吊耳的圆角过渡区域做了多次曲率优化，通过有限元分析反复调整过渡段的壁厚，确保在额定载荷下最大应力值低于材料屈服强度的百分之六十，预留足够的安全系数应对钻井现场常见的卡钻、顿钻等瞬时冲击载荷，杆身的截面尺寸从两端吊耳向中间逐步过渡，在保证整体强度的前提下尽可能降低结构自重，减少游动系统的无效载荷，提升钻机的有效起吊能力。
