带外壳的印刷电路板热仿真分析结构

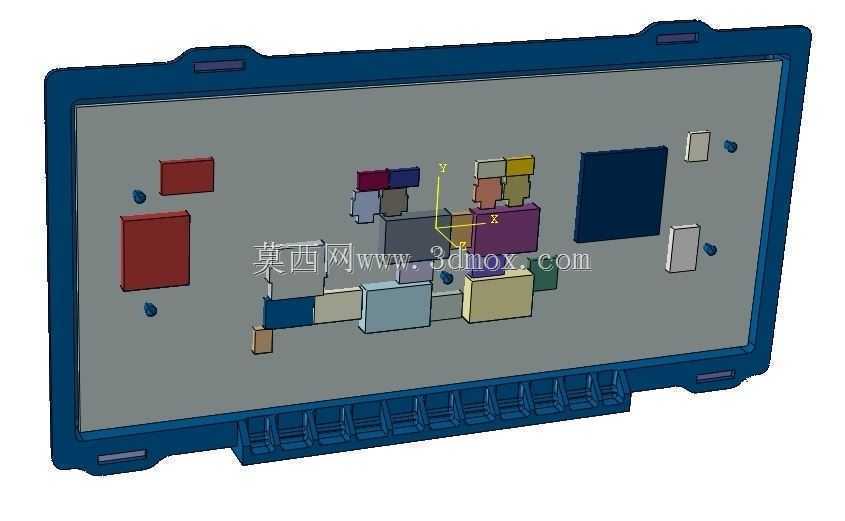

　　这套PCB热模拟结构，主要面向车载控制单元、工业嵌入式控制模块这类密闭外壳内的电路板散热验证场景，实际工程中这类带封闭塑壳的电路板，往往因为外壳内部空间局促、元器件排布密集，很容易出现局部功率器件积热超温的问题，直接影响设备长期运行的稳定性，严重时还会引发元器件失效、焊点脱焊等故障。从结构设计来看，模型完整还原了外壳内部的PCB基板、各类贴片元器件的排布位置，不同色块对应不同封装规格、不同发热功率的元器件，包括大尺寸的主控芯片、功率电阻、电容模块以及各类接插件，外壳边缘设置了多组卡扣安装位，底部预留了对应外接接口的开槽结构，安装时可以直接通过侧边卡扣与设备主体卡合固定，不需要额外设计复杂的连接结构。做热仿真分析的时候，

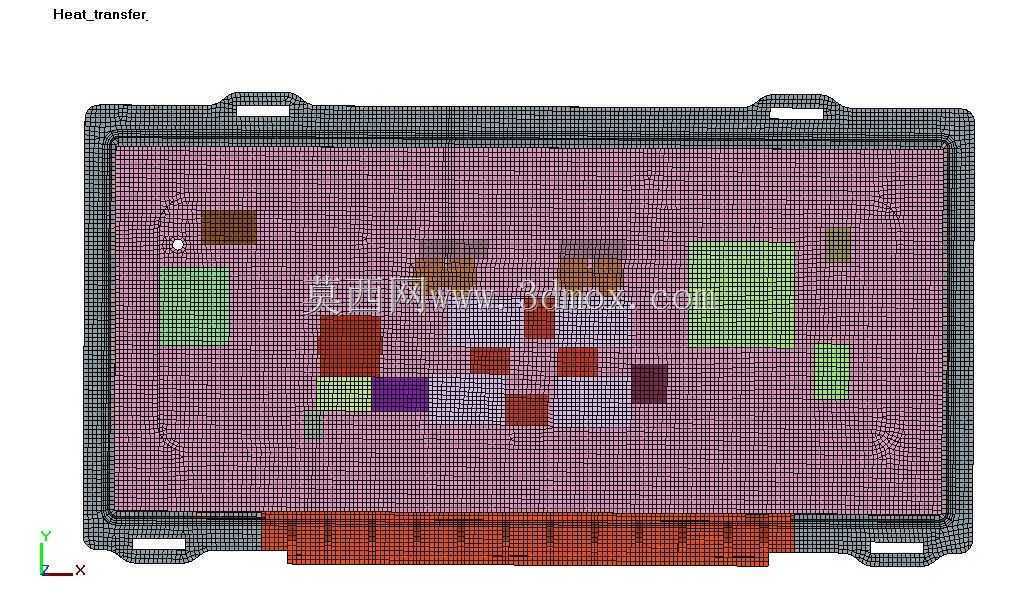

　　首先要根据不同元器件的实际功耗参数设置发热源，结合外壳的材质导热系数、内部空气对流参数，模拟设备满负载运行状态下的温度场分布，定位温度过高的热点区域，针对性调整元器件排布位置、增加导热垫或者局部散热结构，避免后期开模打样后才发现散热缺陷，大幅缩短产品研发的迭代周期。设计过程中需要兼顾元器件排布的电气走线要求与散热需求，大功耗元器件要尽量避开外壳密闭的死角位置，适当预留空气对流的间隙，同时还要考虑外壳的防护等级要求，不能为了散热随意在外壁开孔破坏防护性能，安装边界上要保证PCB板与外壳内壁的支撑筋位完全贴合，避免出现装配间隙导致的导热路径中断，接插件的伸出位置要和外壳底部的开槽完全对齐，防止装配时出现接插件偏位无法外接的问题。

　　这类热仿真结构不需要完全复刻每一个元器件的精细细节，重点是保证各个发热元件的位置、功耗参数、外壳的导热路径与实际产品一致，才能得到贴合实际运行状态的仿真结果，为后续的结构优化提供可靠的数据支撑，很多电子设备研发过程中，都会在结构设计阶段完成这类热仿真验证，提前规避散热风险，减少后期样机测试的整改工作量。
