啮合传动斜齿轮组运动仿真结构

项目分类:齿轮 发布时间:2021-12-04 ID:430770
  • 啮合传动斜齿轮组运动仿真结构
  • 啮合传动斜齿轮组运动仿真结构
  • 啮合传动斜齿轮组运动仿真结构
  • 啮合传动斜齿轮组运动仿真结构

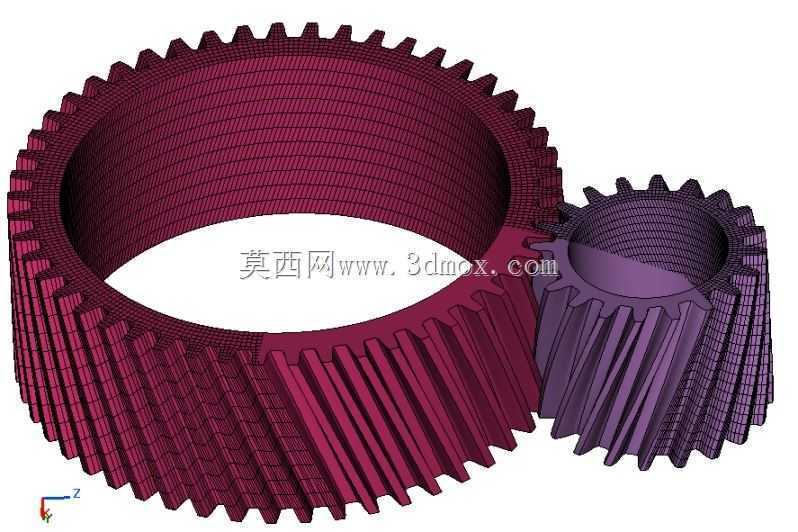

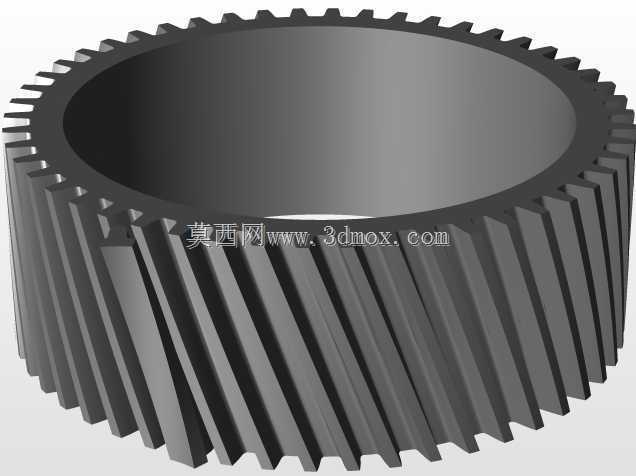

  在重载传动设备的动力传递链路中,斜齿轮组是承担变载荷扭矩输出的核心部件,不同于直齿轮沿齿宽方向同时进入啮合的接触特性,斜齿轮的轮齿沿轴向存在螺旋升角,啮合过程中轮齿是逐步接触再逐步脱离的,这套啮合结构的设计初衷,就是解决直齿轮传动中存在的冲击、振动与噪声问题,尤其适配转速波动大、启停频繁的传动工况。从实际应用场景来看,这类斜齿轮副广泛布置在工业减速机、机床主轴传动箱、工程机械动力换挡机构以及输送设备的驱动端,在高速重载工况下,斜齿轮的重合度系数更高,单齿承受的瞬时载荷更小,能够有效延长轮齿的接触疲劳寿命,避免直齿轮在高转速下容易出现的轮齿崩边、点蚀过早出现的问题。设计这套齿轮结构时,首先要匹配安装空间的边界约束,

  内齿圈与外斜齿轮的中心距需要严格适配传动箱体的轴承座安装孔位,齿宽尺寸既要满足额定扭矩下的接触强度要求,也要避免齿宽过大导致的轴向力叠加问题——斜齿轮传动过程中会产生轴向分力,设计时需要配套对应规格的角接触轴承或者推力轴承来抵消轴向载荷,同时要控制螺旋角的取值范围,通常螺旋角选在8度到20度之间,平衡传动平稳性与轴向力的矛盾,螺旋角过大则轴向力过高,会提升轴承选型成本与支撑结构的设计难度,螺旋角过小则无法发挥斜齿轮平稳传动的优势。轮齿的齿廓修形也是设计中的关键环节,在啮合进入端与退出端做微量的齿顶修缘,能够抵消轮齿受载变形带来的啮合干涉,进一步降低传动过程中的冲击噪声。从安装边界来看,

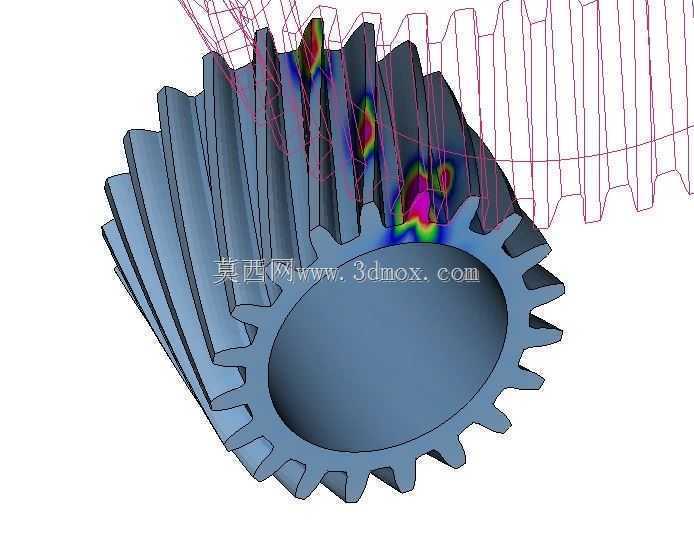

  内齿圈通常采用过盈配合加定位销的方式固定在传动箱的壳体内壁,外斜齿轮则通过键连接与传动轴固连,装配时需要保证两个齿轮的轴线平行度公差控制在允许范围内,否则会出现轮齿偏载,导致局部齿面磨损过快,大幅缩短齿轮副的使用寿命。在有限元分析层面,这套结构重点验证啮合过程中的齿面接触应力分布、齿根弯曲应力峰值,以及不同载荷工况下的轮齿变形量,确保在额定载荷、瞬时过载工况下,应力值都落在材料的许用应力范围内,针对运动过程中的啮合错位量,也要通过公差配合的设计预留合理的补偿空间,避免加工装配误差导致的传动卡滞。日常设备维护中,这类斜齿轮副需要搭配对应黏度的齿轮油进行飞溅润滑或者强制润滑,在齿面形成稳定的油膜,减少金属直接接触带来的磨粒磨损,尤其是在低温启动工况下,要保证润滑油的低温流动性足够,避免干摩擦启动损伤齿面。
