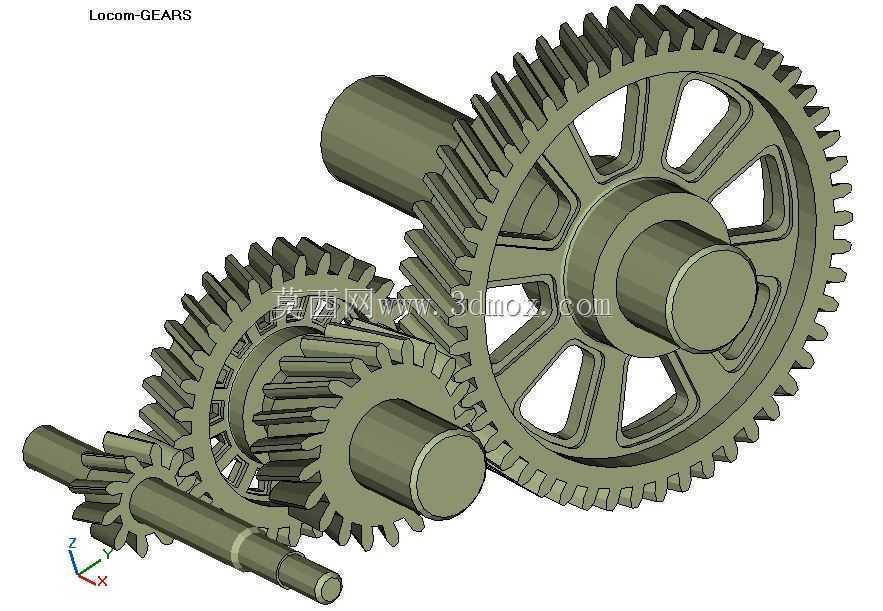

机车传动用多级啮合齿轮组结构

　　这套齿轮组结构主要面向机车走行部的传动系统设计，适配动力传递路径中多级减速的工况需求，可将牵引端输出的高转速低扭矩动力，通过不同齿数比的齿轮啮合转换为低转速大扭矩的驱动力，直接传递至轮对端实现车辆走行动作。整套结构包含多组不同模数、齿数的圆柱直齿轮，各齿轮通过阶梯轴实现径向定位与支撑，轴肩位置预留了轴承安装的配合面，可直接适配标准深沟球轴承或圆柱滚子轴承的装配公差，齿轮与轴之间采用键连接传递扭矩，避免大负载工况下出现相对转动打滑的问题。设计过程中针对直径550mm的大齿轮做了专门的有限元分析，校核齿根弯曲应力与齿面接触应力的分布情况，在辐板位置开设了均匀分布的减重孔，在保证结构强度满足额定负载1.5倍安全系数的前提下，

　　尽可能降低转动惯量，减少传动过程中的惯性冲击，同时减重孔的对称布局也能平衡高速转动时的离心力，避免出现动不平衡引发的振动问题。齿轮的齿向、齿形均做了修形处理，可补偿装配误差与负载下的轴系变形，降低啮合过程中的偏载与冲击噪音，提升传动平稳性。各齿轮的中心距严格按照机车传动箱的内部安装边界设计，轴端预留了密封件的安装槽位，可适配接触式骨架油封，防止传动箱内润滑油泄漏同时阻挡外部粉尘进入啮合区域。整套齿轮组的啮合侧隙控制在合理公差范围内，既可以补偿热膨胀带来的尺寸变化，也能保证齿面间形成稳定的润滑油膜，减少齿面磨损，延长部件使用寿命。在实际应用场景中，这类齿轮组不仅可用于机车传动系统，也可经过参数调整适配其他需要多级减速的重载传动设备，建模过程中完整还原了各部件的配合关系、倒角、退刀槽等工艺细节，可直接用于装配干涉校验、运动仿真分析，也能作为有限元分析的基础模型，为后续的结构优化、工艺选型提供准确的三维数据支撑。
