铁路货运GATX-96500型油罐运输罐体结构

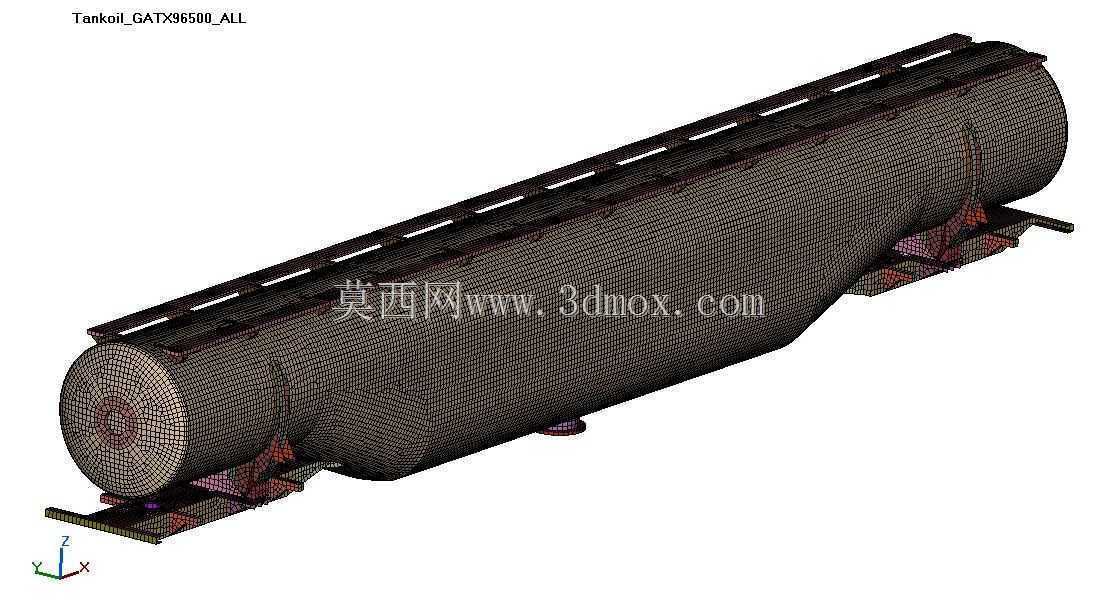

　　在大宗液态能源物资的长距离陆路运输场景中，铁路油罐车是兼顾运量、运输成本与安全性的核心载具，本次呈现的罐体结构对应GATX-96500型铁路油罐车的核心承载储液单元，建模过程完整还原了罐体与走行部连接的全部安装接口细节，可直接用于铁路货运装备的结构校核、有限元分析前置处理以及运维培训的可视化演示场景。从实际功能定位来看，该罐体承担着轻质燃油、润滑油等液态石油产品的密闭存储与运输承载功能，设计过程中首先围绕铁路限界要求确定了整体外轮廓尺寸，罐体主体采用卧式圆柱形筒体搭配两端标准椭圆封头的结构形式，这种结构形式能够在有限的铁路建筑限界内最大化内部储液容积，同时圆柱形筒体在内部液体压力作用下的膜应力分布均匀，可有效降低壁厚冗余，

　　控制整车自重。罐体顶部沿轴向布置的多组开孔结构，分别对应人孔、呼吸阀、装卸油口的安装位置，建模时预留了标准法兰连接边界，可直接匹配对应阀件的装配接口，无需二次修整安装面。罐体底部的鞍座结构是连接罐体与铁路转向架的核心承载部件，鞍座的弧形贴合面与罐体外径完全匹配，接触区域设置了加强筋板分散载荷，避免罐体局部应力集中导致的变形开裂，鞍座底部的安装孔位完全符合铁路货车转向架的中心销与旁承安装尺寸标准，可直接与通用型铁路货运转向架完成装配对接。在建模细节处理上，完整还原了罐体外部的爬梯、扶手以及底部排污口的结构，所有外部附件的安装位置均符合铁路罐车的安全操作规范，爬梯的步距、扶手高度均满足运维人员的作业操作空间要求。从结构设计逻辑来看，

　　该罐体的壁厚取值结合了运输介质的工作压力、铁路运行过程中的纵向冲击载荷以及温度变化带来的热应力影响，筒体上的环向与纵向加强筋布置，既能够提升罐体的整体刚度，避免长距离运输过程中罐体发生椭圆变形，也能够在发生意外碰撞时起到一定的吸能防护作用。对于从事铁路货运装备设计、罐车运维仿真以及液态物资运输方案规划的从业者来说，该结构模型可直接作为方案验证的基础载体，省去从零开始建模的重复工作量，也可用于罐车装卸作业流程的可视化模拟，核对装卸管路与罐体接口的匹配性，排查作业过程中的干涉风险。
