铁路货运KS-8000承载车架结构设计

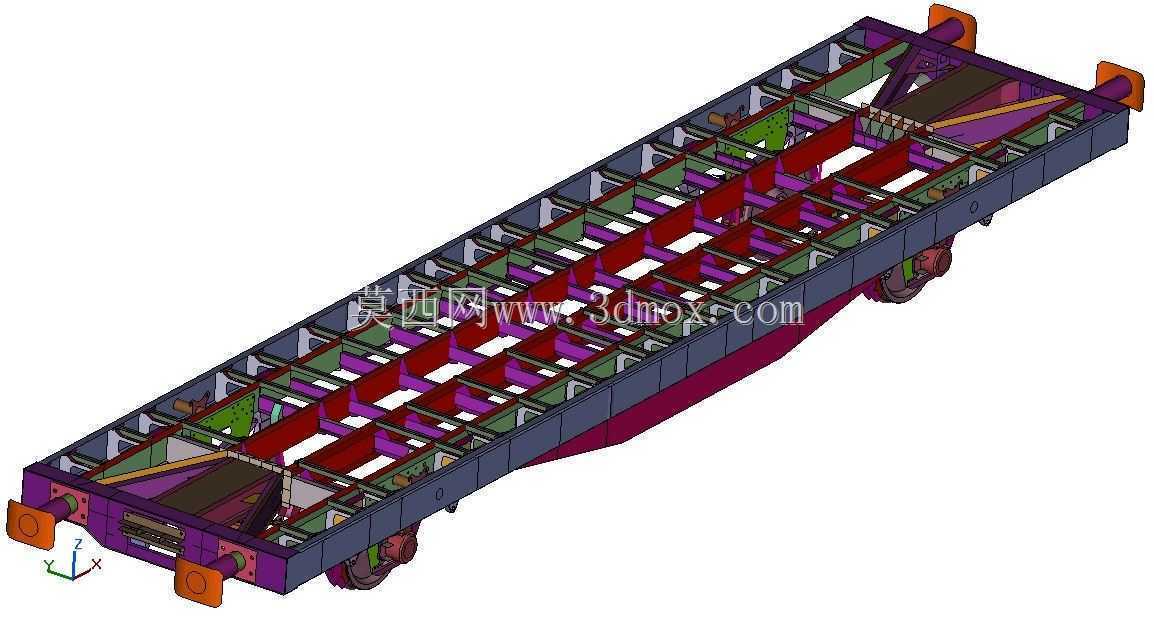

　　该结构为铁路货运场景下的核心承载部件，主要服务于干线铁路大宗散货、成件包装物资的长距离运输作业，适配标准轨距线路的编组运行要求，可与通用铁路转向架完成匹配挂接，承担货运过程中全部静载、动载及纵向冲击载荷的传递与分散作用。从结构设计逻辑来看，整体采用框架式纵横梁组合承载结构，纵向布置多根主承载梁作为核心传力路径，横向设置等间距分布的横梁连接纵梁，形成网格状稳定承载面，既保证了整体结构的抗扭、抗弯刚度，又通过合理的梁体截面选型控制了整体自重，避免无效材料冗余。车架两端设置标准化的车钩安装座与缓冲装置连接位，可适配通用铁路车钩缓冲组件，满足编组连挂时的纵向冲击吸收需求，安装边界严格遵循铁路机车车辆限界要求，

　　整体外廓尺寸不会超出标准轨距车辆的运行限界，可直接适配现有场站的装卸作业设备与线路配套设施。在功能特性层面，车架底部预留了转向架的安装定位接口，可匹配常规二轴转向架的安装尺寸，走行部连接位的加强结构经过载荷校核，能够承受重载工况下启动、制动、曲线通过时的复杂交变载荷；车架上部的承载面设置了标准化的货物固定点位，可适配不同类型货物的捆绑固定需求，侧部的边梁结构集成了防护与附件安装功能，可加装制动管路、标识组件等配套部件。设计过程中针对不同工况做了结构优化，在梁体交叉的应力集中位置设置了加强筋与过渡结构，避免长期交变载荷下出现疲劳开裂问题，底部的导流结构可降低运行过程中的空气阻力，同时减少道砟飞溅对车体下部部件的损伤。

　　整个结构的传力路径清晰，纵向载荷通过两端车钩座传递至主纵梁，再分散至各横梁与承载面，垂向载荷通过承载面传递至纵横梁网络后，集中传导至底部的转向架安装位，横向载荷则通过横梁与纵梁的连接节点分散传递，保证各工况下载荷分布均匀，不会出现局部应力超限的问题。
