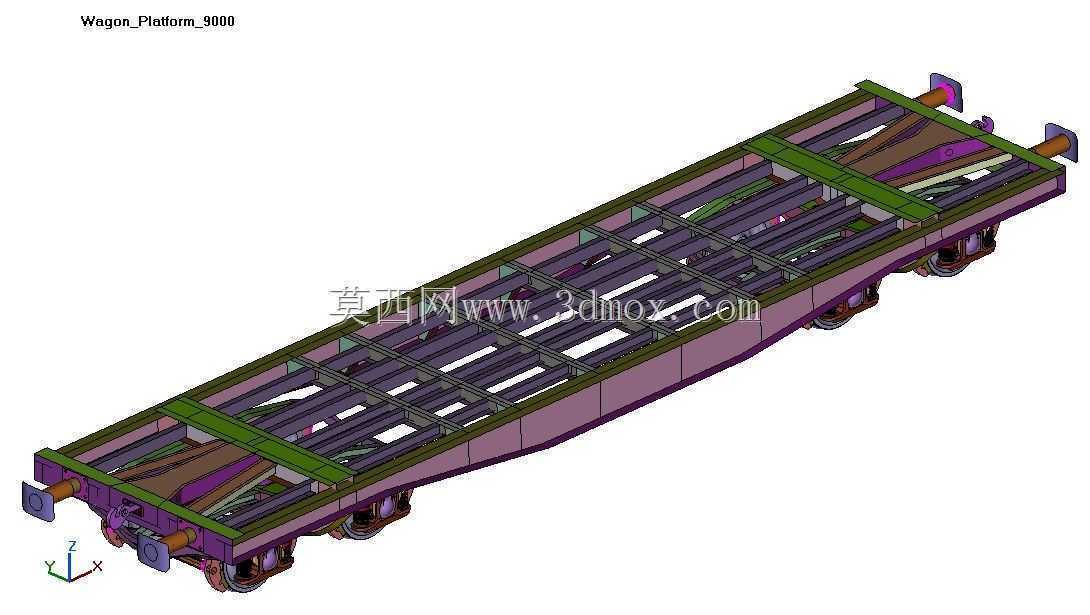

铁路货运9000型承载平板结构设计

　　这款轨道货运承载平板主要面向干线铁路大宗货物、集装箱及重型工业装备的长距离转运场景，是铁路货运编组中的核心承载单元，可适配多种标准货箱、重型构件的装载需求，在厂矿专线、国铁干线的货物转运环节承担载荷传递与运输载体功能。设计阶段优先考虑重载工况下的结构可靠性，整体采用框架式承载结构，主纵梁沿车体长度方向贯通布置，作为核心承力构件承担垂向载荷与纵向冲击载荷，横梁按等间距排布与纵梁焊接形成网格状承力基底，上铺承载面板分散货物局部压力，避免集中载荷造成结构局部变形。两端设置标准车钩安装座与缓冲装置连接位，可与同类型货运车辆、机车实现标准化连挂，匹配现有铁路编组的连挂接口要求，无需额外改造即可编入常规货运列车编组。

　　走行部采用多组转向架适配结构，沿车体长度方向对称布置，将上部载荷均匀传递至轨道，同时满足曲线段通过时的转向自由度要求，最小曲线通过半径符合常规货运专线的线路标准。结构设计时充分考虑不同货物的装载固定需求，面板区域预留通用系固点安装位，可适配绳索、锁具等多种货物固定方式，边缘设置的加强围边可避免货物移位时剐蹭外部结构，同时提升整体框架的抗扭刚度。纵向尺寸适配9000mm规格的装载边界，可容纳对应长度的标准工业构件、集装箱组，横向宽度符合铁路机车车辆限界要求，不会出现超界风险，垂向承载面高度匹配常规货运站台的装卸高度，可配合叉车、龙门吊完成快速装卸作业。框架内部预留的空隙可用于布置制动管路、线缆等附属组件，避免外置组件被货物剐蹭损坏，

　　同时降低整车自重，提升载重利用率。各承力节点处均做了加强处理，对应启动、制动时的纵向冲击，以及线路不平顺带来的垂向振动工况，结构强度满足重载货运的长期使用要求，可适应不同线路条件下的交变载荷作用，减少长期使用后的结构疲劳变形风险。
