铁路货运敞车车体承载结构三维设计

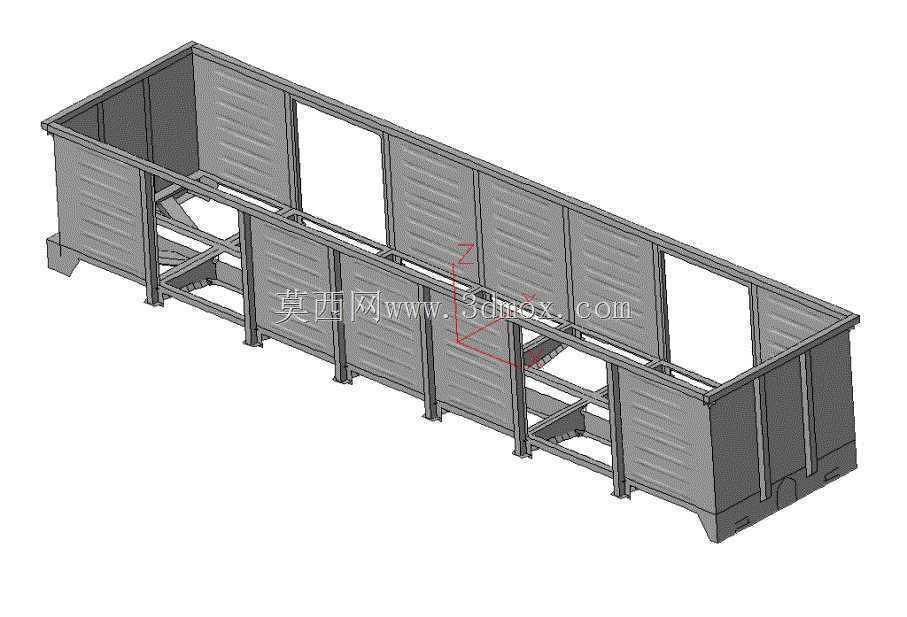

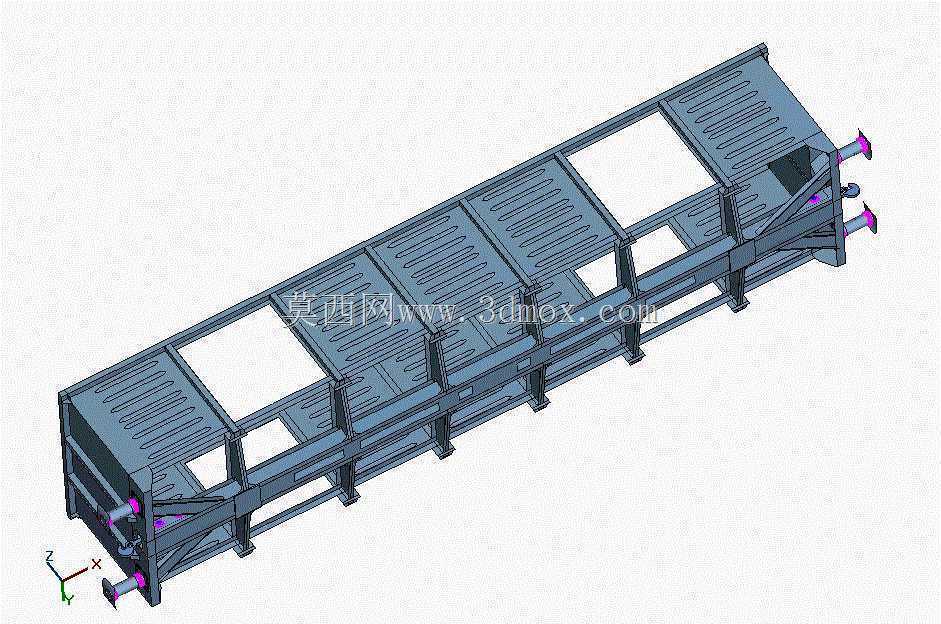

　　该结构为铁路敞车的核心承载车体部分，主要应用于干线铁路大宗散堆装货物运输场景，承担煤炭、矿石、建材等重载货物的装载与运输过程中的载荷传递功能。从结构设计逻辑来看，整体采用框架式承载布局，侧墙与底架为一体化传力路径，侧墙采用带竖向加强筋的壁板结构，间隔设置横向支撑梁，既保证了侧壁的抗鼓胀能力，避免散货挤压造成侧壁变形，又通过合理的筋板间距控制了整体自重，兼顾载重与轻量化要求。底架部分采用纵横梁组合结构，纵向主承载梁沿车体长度方向贯通，直接对接转向架的承载心盘位置，将货物载荷均匀传递至走行部；横向梁间隔布置，与侧墙立柱位置一一对应，形成闭合的受力环，有效抵消重载运输过程中产生的扭转、弯曲复合载荷，适配铁路线路的曲线通过、

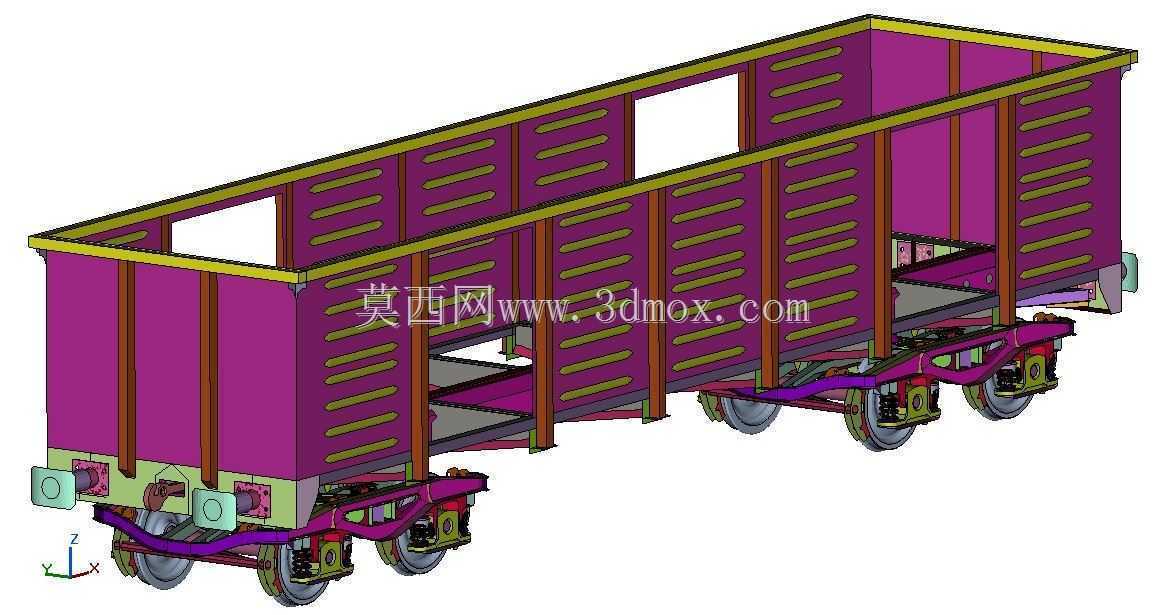

　　道岔通行等复杂工况下的受力需求。车体两端设置端墙结构，与侧墙、底架焊接为整体，端部预留制动系统、车钩缓冲装置的安装接口，安装边界严格匹配标准铁路货车的连接尺寸要求，可直接适配通用型转向架与车钩组件，无需额外改制连接结构。侧壁上预留的开口为装卸作业口，可适配人工、机械两种装卸作业模式，开口边缘做了加厚包边处理，避免装卸作业过程中碰撞造成结构损伤。整体结构的尺寸设计符合铁路机车车辆限界要求，所有外轮廓尺寸均控制在标准限界范围内，可在全路通用线路上通行，不会出现侵限问题。建模过程中对所有焊接连接位置做了贴合实际工艺的处理，梁体连接位置的倒角、加强筋的过渡均符合铁路车辆制造的焊接工艺要求，结构细节还原了实际生产中的工艺特征，可直接用于结构受力仿真分析、制造工艺拆解以及教学演示场景，为铁路货运车辆的结构优化、载重提升改造提供可参考的三维结构基准。
