铁路货运平板小货车承载车架结构

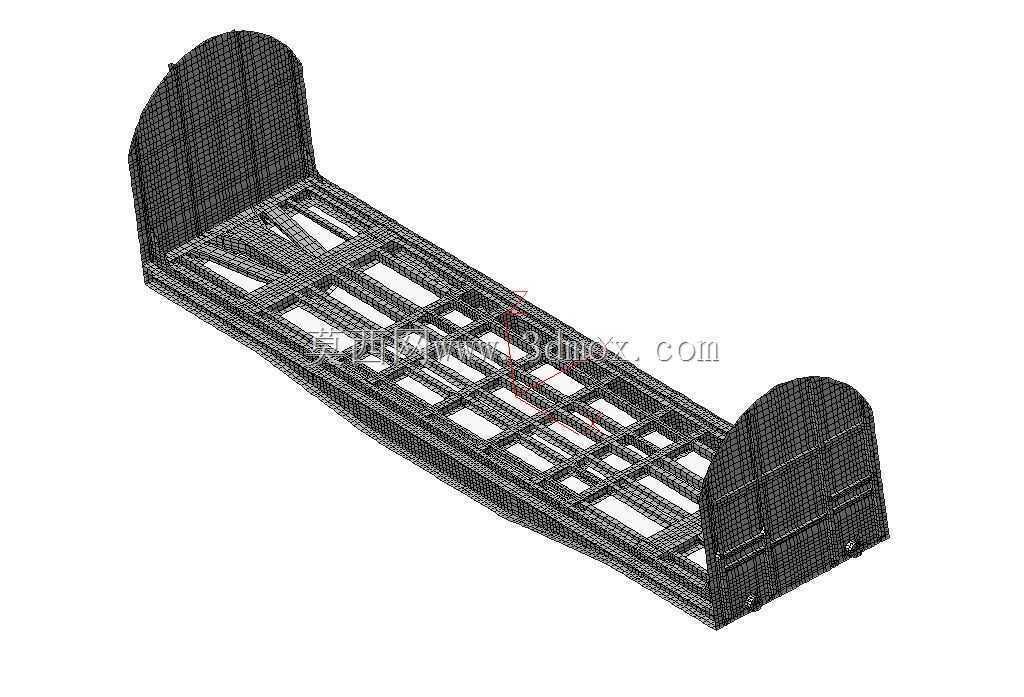

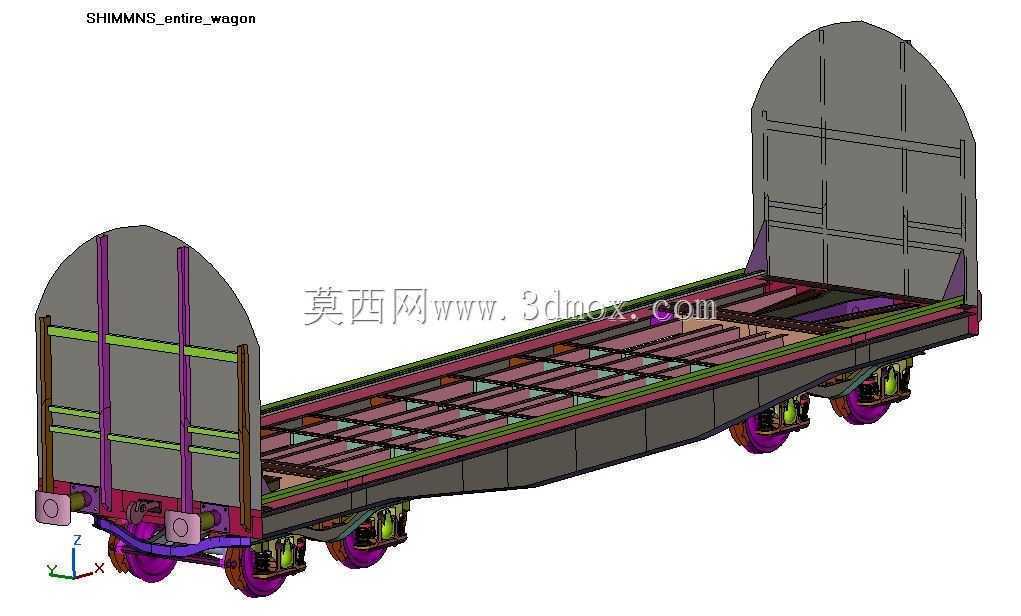

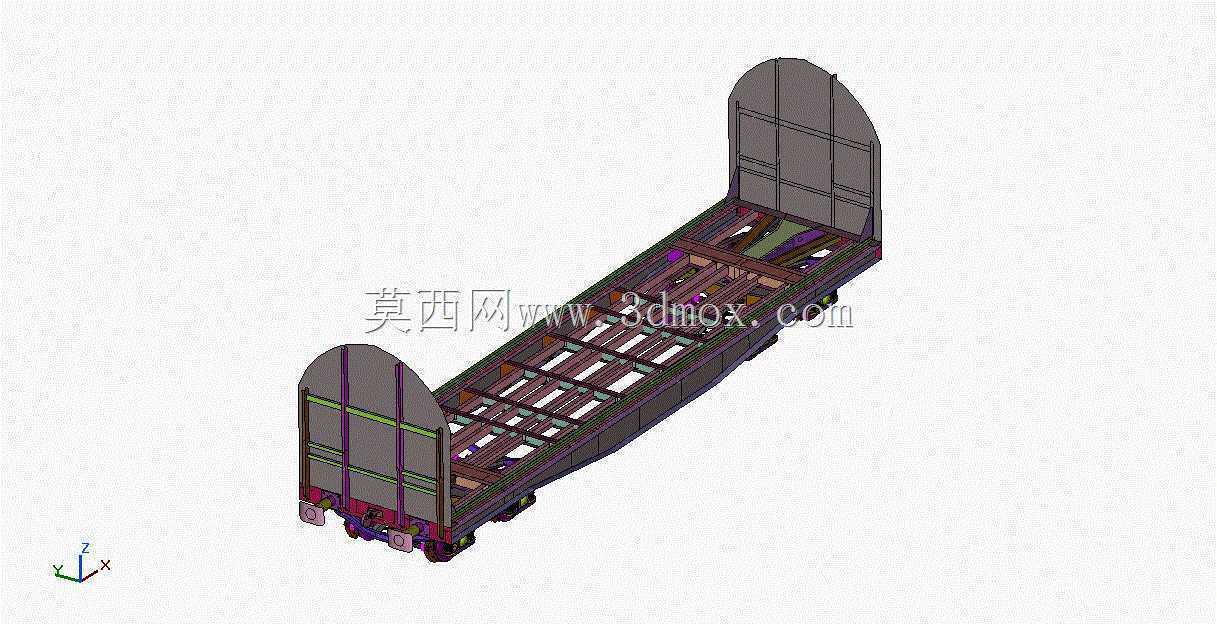

　　该结构为铁路货运场景下的小型平板货车承载主体，主要适配厂矿内部专线、货场短驳转运的散件、托盘化货品运输需求，可配合厂区内牵引车头完成工位间物料周转、货台到仓储区的短途驳运作业，也可作为铁路检修作业时的工具、备件运载载体，适配窄轨铁路的通行限界要求。结构整体采用框架式栅格承载设计，主体承载面由纵横交错的型钢梁拼接形成镂空栅格结构，相比整板式承载台，在保证整体承载刚度的前提下大幅降低了自身重量，同时镂空结构可避免雨天积水、散货碎屑积存，减少日常清理维护的工作量，也能降低运行过程中的风阻影响。两端设置的弧形端板结构，一方面可对承载面上的货品形成端部挡护，避免车辆启停、加减速过程中货品从两端滑落，另一方面弧形轮廓可适配车辆连挂时的对接间隙，

　　减少端部突出结构带来的连挂干涉风险，端板与主框架采用满焊连接，保证挡护结构的抗冲击性能，可承受货品倾倒时的侧向冲击力。设计过程中优先考虑承载工况的受力分布，主纵梁采用变截面布置，在承载面中部受力集中区域适当加大梁体截面高度，两端靠近连挂位置逐步收窄，匹配两端连挂机构的安装尺寸，横梁按照等间距排布，每道横梁与纵梁的连接节点均做了加强处理，避免长期交变载荷下出现焊缝开裂问题。底部预留了走行轮组、制动组件的安装接口，安装边界严格匹配窄轨铁路的轨距要求，轮组安装座的位置度公差控制在合理范围内，保证车辆走行时不会出现啃轨、脱轨风险。车架上预留的垫片安装位，可根据实际运载货品的固定需求，加装挡块、绑带挂点等附属结构，适配不同类型货品的固定要求，

　　无需对主框架进行二次打孔焊接，降低现场改造的工作量。整体结构的外形尺寸严格控制在铁路货运小型车辆的限界范围内，可顺利通过厂区内的小型隧道、货台旁的限界门，不会出现超宽超高的通行问题，框架各边角均做了圆弧过渡处理，避免人员上下货、检修时被尖锐棱角划伤。
