铁路车辆BMRU转向架构架有限元分析模型

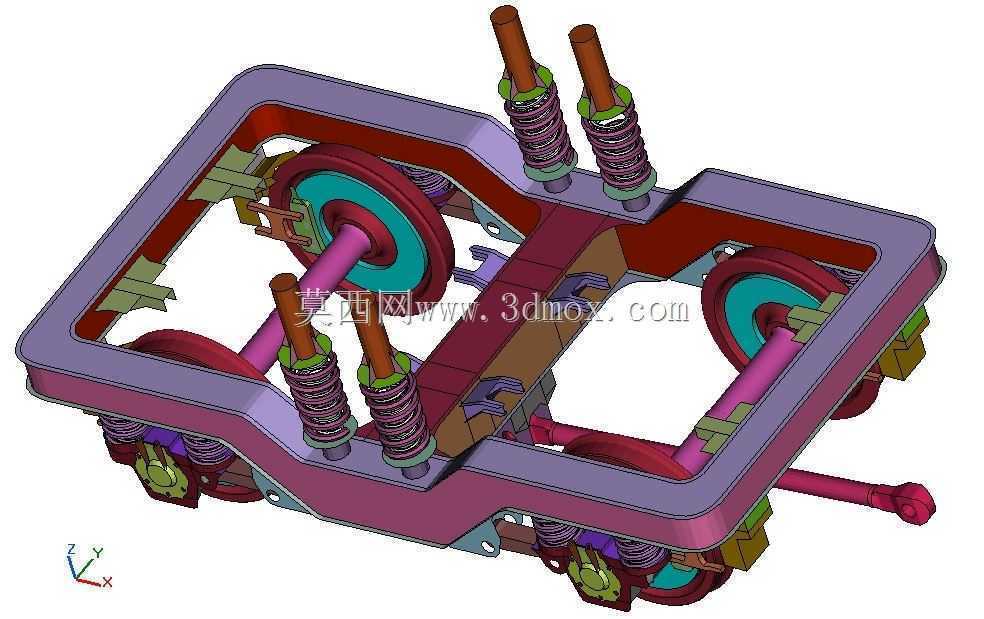

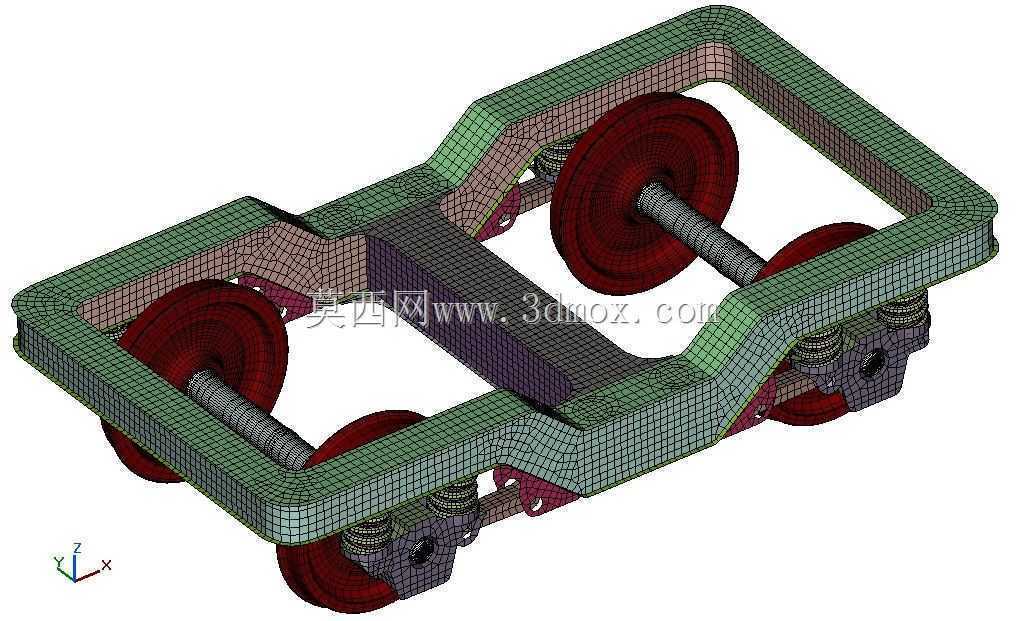

　　轨道车辆走行部的核心承载部件中，转向架构架的结构强度直接决定整车运行的安全冗余，本次呈现的BMRU转向架构架有限元模型，完全按照实际装车结构的几何拓扑搭建，覆盖了构架侧梁、横梁、弹簧安装座、轴箱定位座等全部关键承载区域的网格划分，网格单元在应力集中区域做了加密处理，可直接用于静强度、疲劳强度以及模态分析的前处理环节。在实际线路运营场景中，这类转向架主要承担轨道车辆的车体承载、轮对导向、振动缓冲功能，构架作为所有走行部零部件的安装基体，既要传递车体垂向载荷，还要承受过曲线时的横向冲击、启动制动时的纵向作用力，同时还要为一系弹簧、轴箱、制动装置提供精准的安装定位基准。从设计思路来看，该构架采用传统的H型焊接结构，侧梁为变截面箱型设计，

　　在弹簧安装座位置做了局部加厚补强，横梁采用无缝钢管结构与侧梁焊接连接，既保证了整体结构的抗弯抗扭刚度，又能合理控制构架自重，避免过大的簧下质量影响线路友好性。安装边界层面，该构架的一系弹簧安装位间距、轴箱导框定位尺寸、轮对横向跨距均符合标准轨距车辆的装配要求，各安装座的连接孔位位置、配合面公差在模型中做了等效还原，可直接用于装配干涉检查、不同工况下的载荷路径仿真。在有限元建模过程中，对焊接区域的网格过渡做了专门处理，避免单元畸变导致的计算结果偏差，不同部件的材料属性按照实际用材参数赋值，可模拟不同载荷工况下的应力分布、变形量，为结构优化、疲劳寿命评估提供可靠的仿真基础。这类模型可帮助结构设计人员快速完成转向架构架的方案迭代，无需从零开始搭建几何模型与划分网格，大幅缩短前期仿真分析的准备周期，也可作为转向架设计教学、结构原理演示的直观载体，清晰展示构架各部分的受力传递路径与结构设计逻辑。
