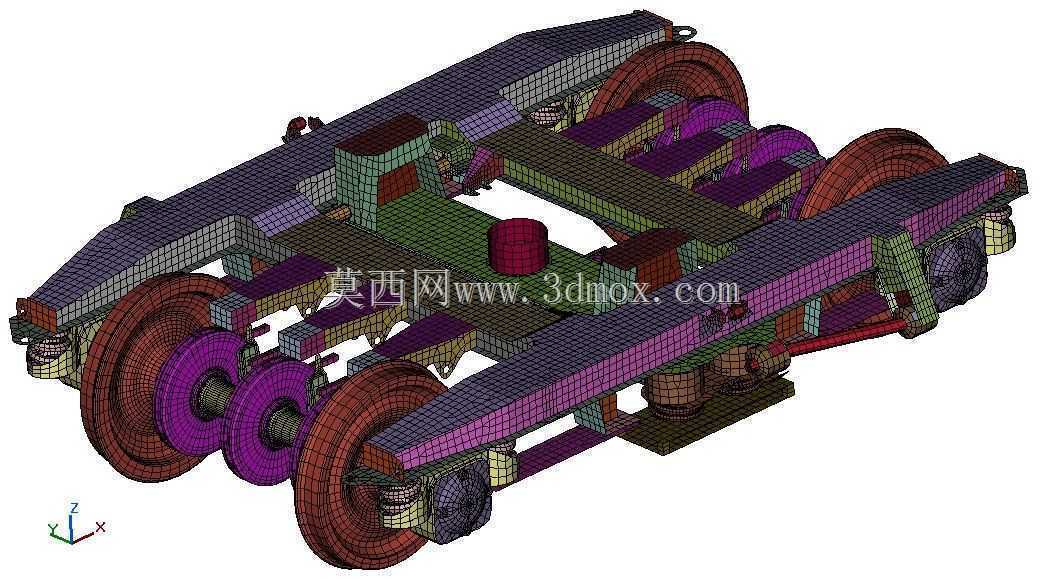

GP-200铁路转向架构架有限元分析模型

　　作为轨道车辆走行部的核心承载部件，转向架直接决定了车辆运行的平稳性、曲线通过能力与承载可靠性，GP-200型转向架的构架作为整套走行系统的基体，承担着轮对轴箱、一系二系悬挂、牵引制动装置的全部安装定位功能，同时传递车体垂向载荷、横向导向力与纵向牵引制动力，是轨道车辆结构设计中校核要求最严苛的部件之一。在实际线路运营场景中，构架需要承受交变载荷的长期作用，包括直线段匀速运行的垂向平稳载荷、曲线通过时的横向偏载、制动启动时的纵向冲击，以及道岔、轨缝处的高频振动载荷，一旦构架出现应力集中导致的疲劳裂纹，会直接引发行车安全事故，因此在设计阶段通过有限元方法完成多工况下的应力、变形校核，是转向架研发流程中必不可少的环节。

　　该构架采用传统的H型焊接结构设计，两侧为箱型截面侧梁，中间通过两根横梁连接形成整体承载框架，侧梁上预留了一系弹簧安装座、轴箱定位接口、二系空气弹簧支撑面，横梁位置集成了牵引拉杆座、制动吊座、横向止挡安装位，所有安装接口的位置度公差均按照轨道车辆行业标准设定，确保与配套走行部件的装配兼容性。建模过程中优先保留了构架的主体受力结构，对非承载的工艺倒角、小尺寸安装孔做了适度简化以提升网格划分效率，网格划分采用六面体主导的单元类型，在悬挂座、焊接接头等应力集中区域做了网格加密处理，能够更精准捕捉局部应力峰值。从安装边界来看，该构架适配标准轨距轮对，一系悬挂的定位间距、二系支撑点的横向跨距均符合干线铁路车辆的安装尺寸要求，

　　轴箱导框的位置与轮对轴箱的定位尺寸匹配，可直接适配对应吨位的轴重配置。有限元分析的载荷工况覆盖了垂向超员载荷、横向最大离心载荷、纵向紧急制动载荷、扭转载荷等十余种运营极端工况，能够直观呈现不同工况下构架的应力分布云图与变形量，为结构优化提供数据支撑，比如在初始设计中横梁与侧梁的焊接连接处应力值偏高，可通过增加圆弧过渡、调整补强板位置的方式降低应力集中系数，提升构架的疲劳寿命。对于结构设计从业者而言，该模型可直观展示转向架构架的承载逻辑与有限元分析的建模思路，帮助理解轨道车辆走行部的载荷传递路径，也可作为同类转向架设计时的结构参考，校核安装接口的尺寸匹配性，规避结构设计中的应力集中风险。
