车辆离合器从动盘与压盘总成结构设计

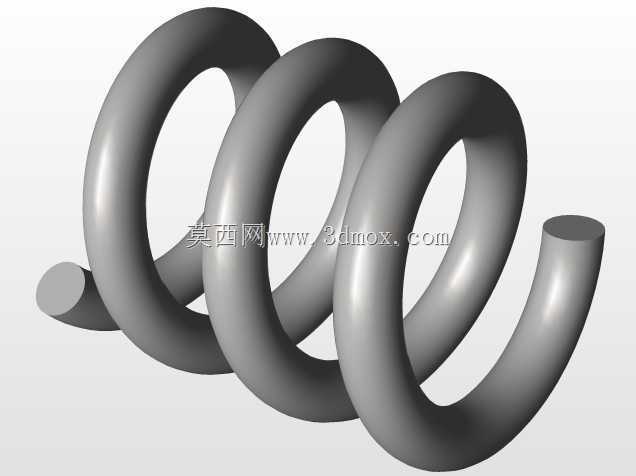

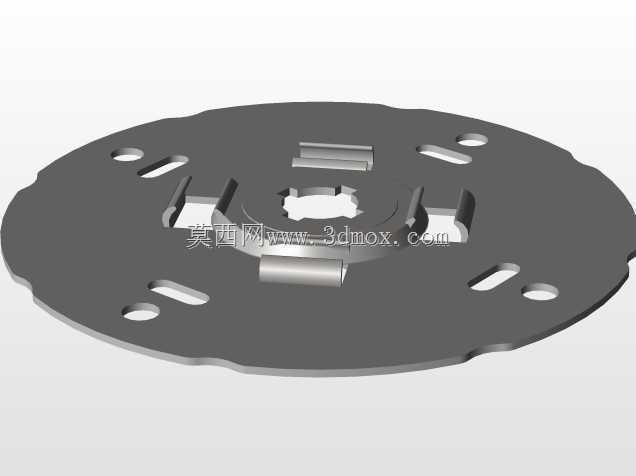

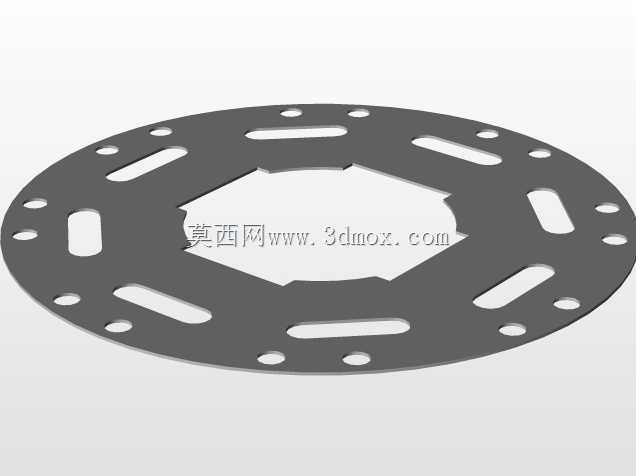

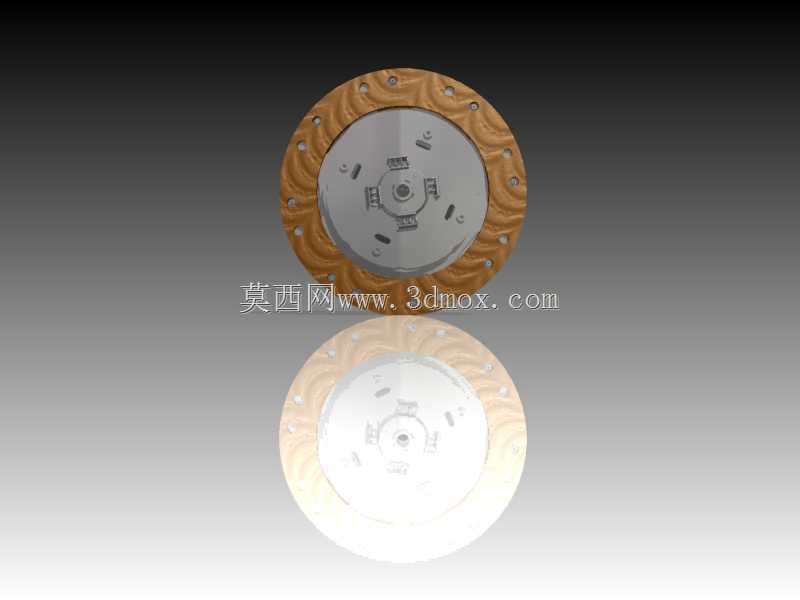

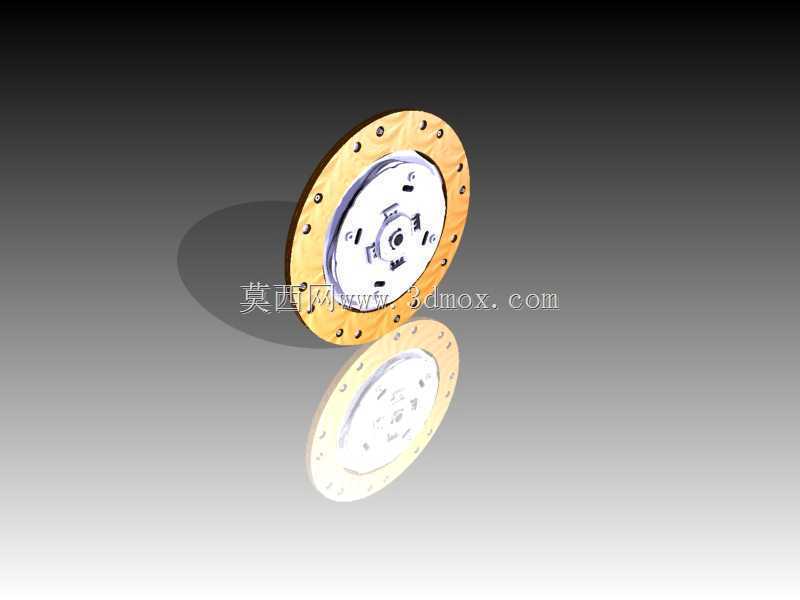

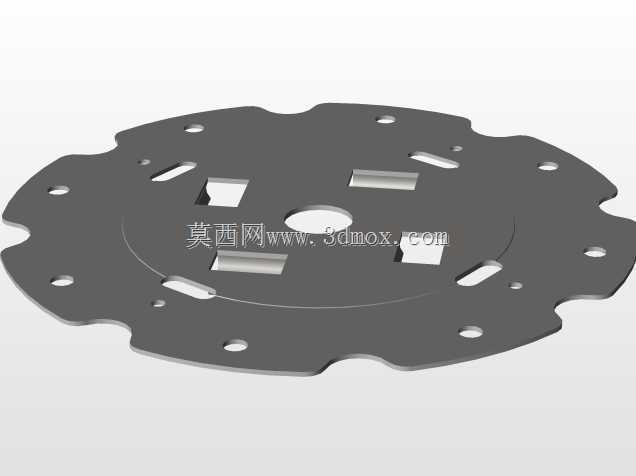

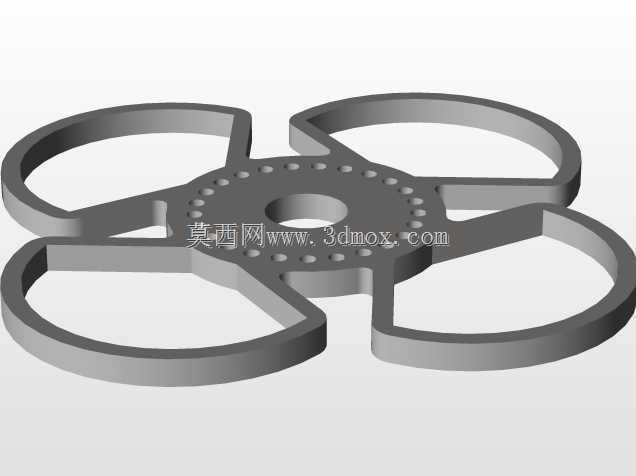

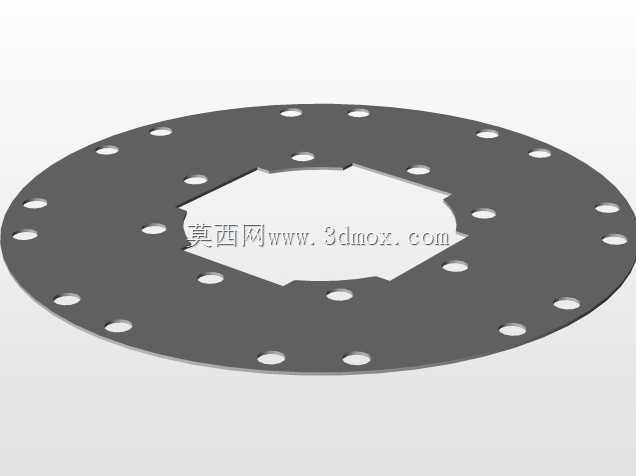

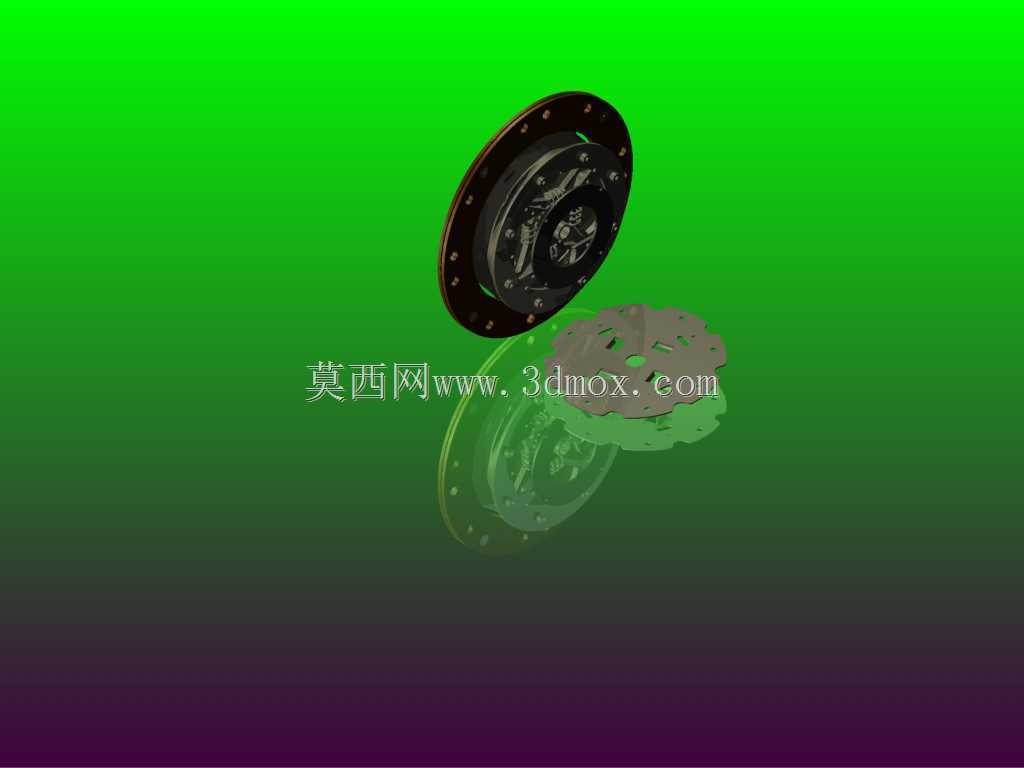

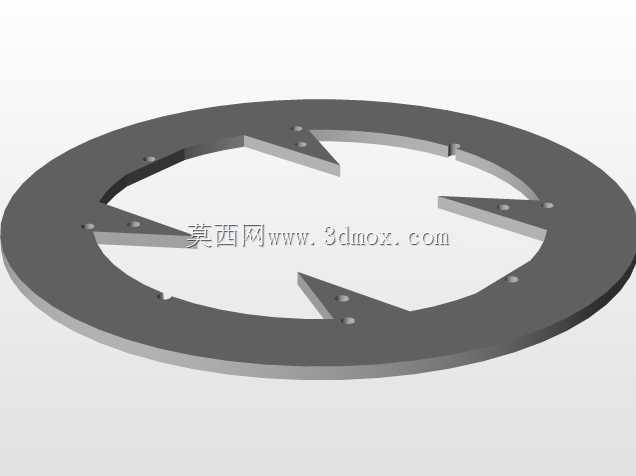

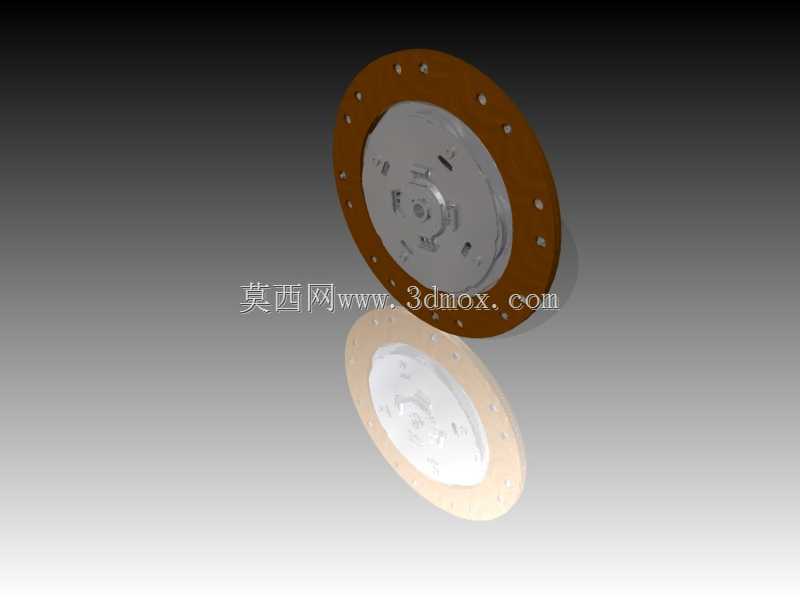

　　这套传动离合部件的三维结构，主要面向乘用车辆与商用工程车辆的手动传动系统匹配场景，是发动机与变速器之间切断、传递动力的核心执行部件，日常工况下需要频繁承受接合、分离过程中的扭矩冲击与摩擦热负荷，设计阶段需要兼顾扭矩传递容量、分离平顺性、耐磨寿命与安装适配性多维度要求。从结构细节来看，总成包含膜片弹簧压盘组件与带扭转减振的从动盘两大部分，压盘本体采用高强度铸铁材质设计，背部的膜片弹簧采用分离指式结构，相比传统螺旋弹簧结构，压合压力分布更均匀，分离踏板力更线性，长期使用后压力衰减幅度更小，适配中小排量到中大排量的动力输出区间。从动盘部分集成了多级扭转减振弹簧，能够有效过滤发动机运转过程中的扭转振动，避免传动系统出现共振异响，

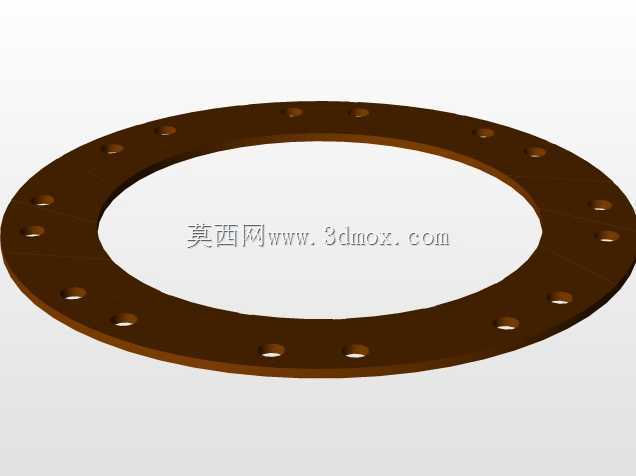

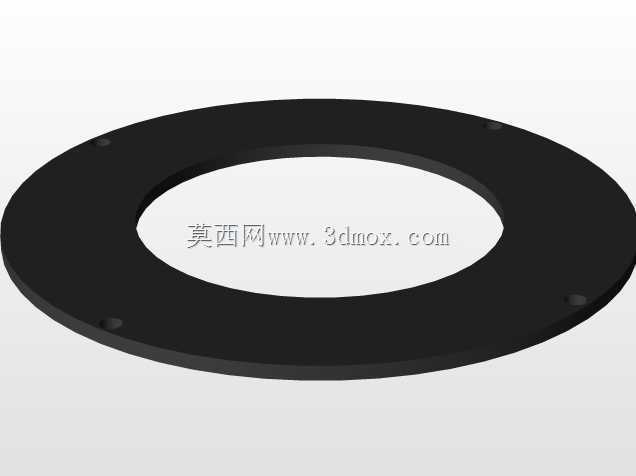

　　摩擦面片采用耐温耐磨的复合材料，表面开有径向排屑散热槽，在半联动接合过程中可以快速导出摩擦产生的热量，同时排出磨屑，避免面片出现烧蚀、打滑问题。设计过程中首先明确了安装边界：压盘总成通过外圈的均布螺栓孔固定在发动机飞轮端面，螺栓孔的位置度公差控制在0.1mm以内，保证压盘旋转时的动平衡精度，避免高速运转时出现抖动；从动盘的花键孔与变速器输入轴配合，采用渐开线花键设计，侧隙控制在合理区间，既保证滑动顺畅无卡滞，又避免间隙过大导致传动冲击。分离轴承作用在膜片弹簧的分离指端部，分离行程设计预留了足够的磨损补偿量，当摩擦面片出现正常磨损后，膜片弹簧可以自动补偿压紧力，不需要频繁调整离合间隙。实际装车应用中，这套结构可以覆盖1.5L到3.

　　0L排量的燃油动力车型，也可适配部分混动车型的传动离合场景，接合过程中压盘的压力曲线经过调校，半联动区间的扭矩上升平缓，能够降低驾驶员起步操作的难度，减少起步熄火、闯动的概率。建模过程中对所有配合面做了公差匹配验证，比如压盘与飞轮的贴合面平面度要求控制在0.05mm以内，避免压紧后出现应力不均导致的压盘翘曲变形；从动盘的轴向跳动量控制在0.2mm以内，保证接合过程中面片与压盘、飞轮的接触面积均匀，避免局部偏磨。此外，结构上预留了散热通风的间隙，压盘外圈的缺口可以在旋转时形成导流气流，带走摩擦产生的高温，避免长时间半联动工况下温度过高导致摩擦材料性能衰减。从动盘的减振弹簧采用不同刚度的组合布置，不同转速区间下可以分级吸收扭转振动，覆盖怠速、巡航、急加速等多工况的减振需求，提升整车传动系统的NVH表现。
