管线连接用康维约尔夹紧固定支座结构

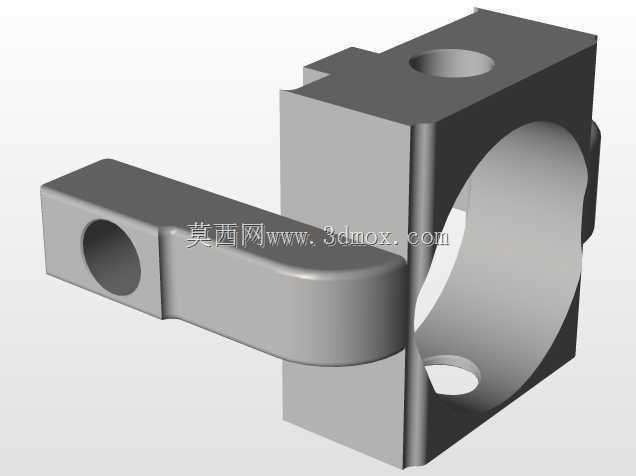

　　这款夹紧固定支座主要应用在流体输送管线、气动回路布设以及小型设备机架的管线辅装场景中，核心作用是为穿过支座中心大通孔的圆柱状管线、杆类构件提供周向抱紧定位，同时通过侧伸臂上的通孔完成与安装基面的锁固连接，避免管线在设备运行过程中出现径向窜动、轴向滑移或是受振动影响松脱的问题。从结构设计逻辑来看，整体采用一体化铣削成型的构型，没有额外的拼接焊缝或是装配式连接结构，能有效减少装配累计误差，提升构件整体的抗扭、抗弯折强度。主体块的中心开设大直径贯通圆孔，孔壁加工精度控制在合理公差范围内，保证与被夹持构件的贴合面积足够，避免局部应力集中造成构件表面压损；主体块顶面开设的垂直贯通小孔，用于穿装锁紧顶丝，当被夹持构件穿入中心孔调整到预设位置后，

　　拧紧顶丝即可完成径向锁止，操作便捷且锁止力稳定。侧伸臂从主体块侧方水平延伸，臂端开设的贯通安装孔与主体中心孔保持固定的中心距公差，安装时可通过该孔穿装螺栓，将整个支座固定在设备机架、安装面板或是相邻的结构构件上，伸臂的过渡位置采用圆弧曲面过渡，避免直角位置产生应力集中，在长期受振动载荷的工况下也不易出现断裂问题。安装边界方面，需要预留足够的操作空间满足顶丝的拧紧作业需求，侧伸臂的安装孔位要与基面的预装螺孔对齐，中心通孔的轴线要与被夹持构件的轴线保持同轴，避免偏载造成夹持力不均。这类支座在自动化生产线的气动管路排布、小型实验台的杆件固定、输送设备的导向杆定位场景中都有广泛应用，设计时充分考虑了安装便捷性与长期使用的结构可靠性，

　　没有冗余的结构设计，整体构型紧凑，占用安装空间小，能适配多数狭窄安装位置的使用需求。在建模过程中，各孔位的位置度、配合面的粗糙度要求都做了对应考量，圆弧过渡位置的曲率设置兼顾了应力分散要求与加工便利性，既满足结构强度需求，也不会过度增加加工成本。
