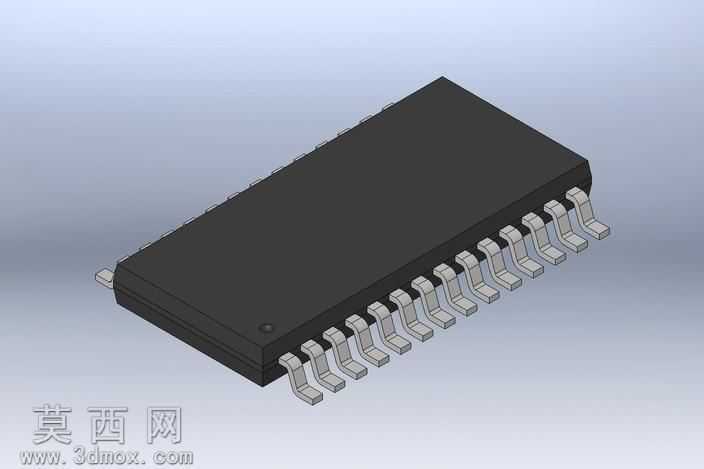

SOP封装集成电路芯片三维建模作品

本作品为贴片式集成电路芯片的三维参数化建模成果，建模过程以真实SOP-28封装规格为设计依据，首先通过查阅官方器件封装手册获取精准的外形尺寸参数，确定塑封主体的长宽高比例、引脚间距、引脚伸出长度、引脚弯折弧度等核心结构参数，保证模型与实物尺寸的一致性。建模阶段采用SolidWorks软件完成全流程构建，首先绘制塑封主体的基础草图，通过拉伸凸台命令生成黑色环氧塑封基体，对基体边角做符合工业生产实际的微小倒角处理，还原真实塑封件的脱模工艺特征，同时在基体表面对应位置添加定位凹点特征，还原芯片实物的引脚1标识结构，避免装配时出现方向识别错误。引脚部分采用单独草图绘制单根引脚的截面轮廓，通过扫描命令生成单根引脚的基础形态，还原引脚从塑封体伸出后的两次弯折结构，包括与塑封体连接的水平段、向下弯折的倾斜段、底部用于焊接的水平贴装段，对引脚弯折处做圆角过渡处理，还原金属冲压引脚的真实工艺特征，避免直角结构带来的失真问题；完成单根引脚建模后，通过线性阵列命令按照标准2.54mm引脚间距完成两侧共28根引脚的阵列排布，保证每根引脚的位置精度符合SOP封装的通用标准。材质渲染阶段，为塑封主体赋予哑光黑色环氧塑封材质，调整材质的粗糙度参数还原塑封件微哑光的表面质感，避免过度反光带来的塑料感失真；为引脚部分赋予镀锡金属材质，调整金属的反射率与轻微粗糙度参数，还原贴片引脚表面半光亮的镀锡层质感，同时为所有金属边缘添加极细微的倒角高光，增强模型的真实感。建模过程中对所有特征做参数化关联处理，后续可通过修改核心尺寸参数快速适配不同引脚数、不同尺寸规格的同类型SOP封装芯片，提升模型的复用性；整体模型严格还原实物的装配干涉特征，可直接用于PCB装配仿真、电子产品结构验证、工业产品展示等场景，模型结构完整无破面，曲面过渡顺滑，所有特征均符合电子元器件的真实生产工艺逻辑，无不符合工业实际的夸张设计或结构错误。
