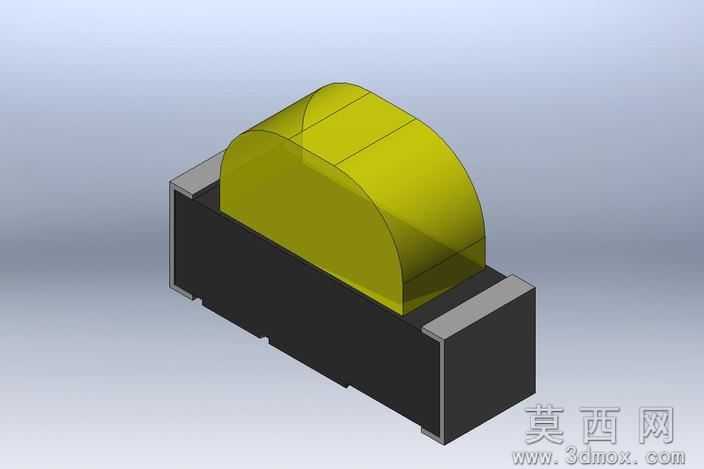

黄色贴片式打印LED灯珠三维设计

本作品为黄色贴片式打印LED灯珠的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模过程严格遵循贴片LED的实际工业尺寸规范，还原真实元器件的结构比例与装配关系。建模初始阶段先绘制底座的二维草图，以矩形轮廓为基础添加引脚的定位基准，通过拉伸凸台命令生成黑色绝缘底座的主体结构，底座边缘做微小倒角处理，还原工业注塑件的工艺细节，避免尖锐棱角带来的视觉失真。引脚部分采用钣金类建模逻辑，先绘制引脚的截面轮廓，通过拉伸生成金属引脚的基础形态，再对引脚与底座衔接的位置做贴合处理，还原贴片元件引脚与塑封底座的装配结构，引脚表面赋予哑光金属材质，模拟镀锡引脚的真实质感。灯珠上部的黄色发光透镜部分是建模的核心重点，先绘制半圆柱状的透镜轮廓，通过曲面放样命令生成透镜的弧面过渡结构，确保透镜与底座的衔接处完全贴合无间隙，透镜材质赋予半透明黄色聚碳酸酯材质，调整材质的透明度、折射度与漫反射参数，模拟黄色LED封装胶体的通透质感，同时在材质中添加轻微的散射效果，还原发光体点亮时的柔光视觉特征。渲染阶段采用工作室环境光布局，主光源从模型左上方45度角入射，添加辅助光源补全底座暗部的细节，避免黑色底座出现死黑区域，同时开启环境 occlusion 效果，增强模型各部件之间的层次感，让底座、引脚、透镜三个部分的结构边界清晰可辨。整体设计严格参照APA3010系列贴片LED的实物结构，各部件的尺寸比例、衔接关系都经过反复校准，既可以作为电子元器件教学演示的三维素材，也可用于PCB布局仿真、电子产品外观装配验证等场景，模型结构规整无冗余特征，参数化的建模逻辑支持后续对灯珠尺寸、透镜弧度、引脚长度等参数进行快速调整，适配不同的设计使用需求。
