贴片式红色发光指示灯三维结构设计

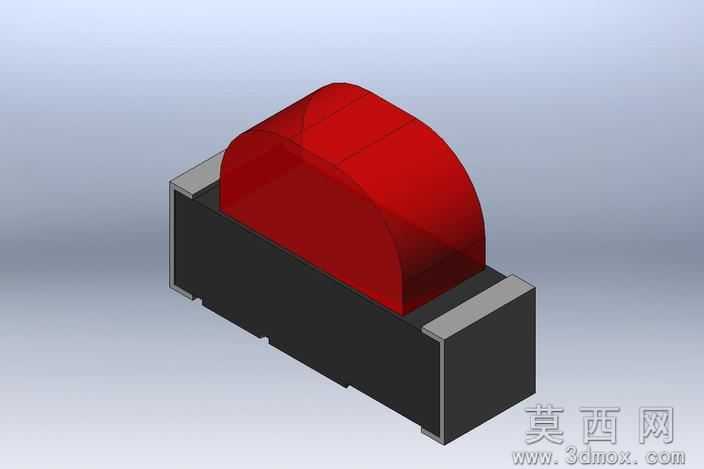

本作品为贴片式红色打印LED指示灯的三维结构设计，建模过程依托参数化三维设计环境完成，整体采用1:1真实工业元件比例构建，完整还原了该款贴片LED的全部结构细节。建模阶段首先从基座结构入手，黑色基座部分采用实体拉伸结合倒角特征构建，精准还原了基座两侧贴片焊盘的突出结构，焊盘部分单独分配金属哑光材质，与黑色塑封基座的哑光阻燃塑料材质形成清晰区分，基座底部的细微定位凹槽也通过切除特征完整呈现，完全匹配SMT贴片加工的实际结构需求。上部红色灯罩部分采用半弧面拱顶结构，建模时通过曲面放样结合实体加厚完成，曲面过渡顺滑无棱角，还原了光学灯罩的聚光结构特性；材质设置上为红色灯罩分配半透明红色PC材质，调整了材质的透光率与折射参数，渲染后可呈现出均匀通透的红色透光效果，同时保留了灯罩表面的细微磨砂质感，避免过度通透导致的失真问题。整体装配结构严格遵循实际元件的层级关系，红色灯罩与黑色基座的配合面做了精准的贴合处理，不存在结构干涉问题，各部分壁厚均匀，符合注塑生产的工艺要求。设计过程中充分考虑了该元件的实际使用场景，结构尺寸完全匹配标准APA3010封装规格，可直接用于PCB电路板的布局装配仿真，也可用于电子产品的整机结构装配验证。渲染阶段采用柔和的环境漫反射光源，既清晰呈现了黑色基座的轮廓棱角，也突出了红色灯罩的半透明质感，整体视觉效果与实物元件高度一致，可用于电子元件库搭建、产品展示、教学演示等多种场景，模型结构严谨，特征参数完整，可根据需求灵活调整尺寸或材质参数，适配不同的设计使用需求。
