带安装支架卧式可调电位器结构设计

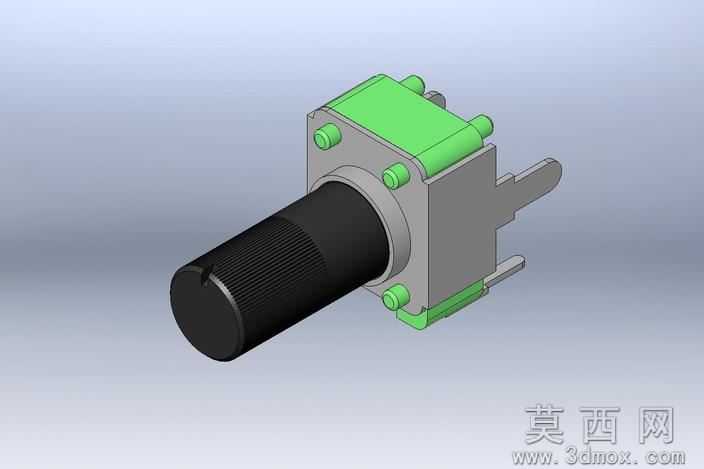

本作品为卧式安装型可调电位器的三维参数化建模成果，建模过程严格遵循电子元器件实际生产的尺寸规范与装配逻辑，采用SolidWorks完成全零件建模与虚拟装配，整体结构还原度高，可直接用于电子设备结构适配、电路安装模拟等场景。建模阶段首先拆分核心功能模块，将整体结构划分为调节轴组件、主体基座、安装固定支架、接线插脚四个独立建模单元，各单元单独绘制草图后通过拉伸、旋转、切除等基础特征命令完成实体构建，针对调节轴表面的防滑滚花纹理，采用圆周阵列特征实现均匀排布，既还原了实物的触感细节，也控制了模型整体面数，保证后续装配与渲染的运行流畅度。主体基座部分采用方形壳体结构，建模时预留了调节轴的穿装孔位、内部碳膜腔体的安装空间，同时在基座四个角位设计了带内螺纹的固定柱，用于连接绿色塑料材质的安装支架，固定柱的螺纹细节采用装饰螺纹线特征实现，兼顾视觉真实感与模型轻量化需求。安装支架为L型弯折结构，建模时通过钣金特征命令完成弯折成型，预留的两个插装引脚与设备PCB板的安装孔位尺寸完全匹配，支架表面做了微小的倒角处理，避免实际装配时出现锐边划伤的问题。接线插脚采用薄片状导电结构，建模时严格按照接插件的标准厚度设计，插脚表面做了哑光金属质感的材质区分，与基座的灰色工程塑料、调节旋钮的黑色防滑橡胶、安装支架的绿色硬质塑料形成清晰的材质层次。渲染阶段采用工作室渐变背景，通过三点布光方案突出各部件的结构边界，调节轴的橡胶材质添加了细微的颗粒凹凸贴图，还原橡胶表面的哑光磨砂质感；金属插脚与固定柱添加了轻微的反射效果，模拟金属镀层的光泽特性；塑料部件根据材质硬度调整了粗糙度参数，硬质塑料支架的粗糙度更低，呈现轻微的亮面质感，基座的工程塑料粗糙度更高，呈现哑光的工业塑料质感。整体装配过程采用同轴心、重合、距离等标准配合关系，保证调节轴可实现模拟旋转动作，安装支架与基座的连接无干涉，接线插脚的位置完全符合卧式电位器的实际安装规范，可直接导出至PCB设计软件进行安装位匹配，也可用于电子类产品的结构展示、教学演示等场景，模型各零件参数可编辑，能够根据不同的阻值规格、安装尺寸需求快速调整参数生成衍生型号。
