火线接口标识立体标识件结构设计

　　在工业控制设备、测试仪器、音视频采编设备的外露接口区域，这类立体火线标识件的应用场景十分明确，主要用于设备面板上IEEE1394接口的位置指示，区别于印刷式的平面标识，立体结构的标识件在车间强光、设备积灰、操作人员佩戴防护手套的工况下，依然能通过触觉和视觉双重反馈快速定位接口位置，避免误插其他同尺寸接口，比如常见的USB接口、DC电源接口，减少接口损坏的概率。从实际使用的角度看，这类标识件通常采用粘接或者卡扣的方式固定在设备金属或塑料面板上，设计时首先要考虑的是标识的识别度，也就是符号本身的辨识度，FireWire的字样搭配标准的火线接口图形符号，图形部分的凸起高度控制在1.2mm到1.8mm之间，

　　既不会因为凸起过高在设备搬运过程中被剐蹭脱落，也不会因为凸起过低失去触觉识别的作用。设计思路上没有采用复杂的曲面结构，所有的字符和图形都做了0.2mm的圆角过渡，避免加工过程中出现锐边，同时也减少清洁时的积灰死角，毕竟工业设备的使用环境往往存在切削液飞溅、粉尘附着的情况，无锐边的结构更方便日常维护擦拭。安装边界方面，整个标识件的外轮廓尺寸控制在长32mm、宽18mm的范围内，这个尺寸刚好适配大多数工业设备面板上接口旁的预留标识位，不会和相邻的接口、固定螺丝、其他标识件产生空间干涉，背面设计成平整的粘接面，也可以根据安装需求在四个角预留0.8mm的定位孔，适配螺丝固定的安装方式，两种安装结构的预留都在建模阶段做了兼容，

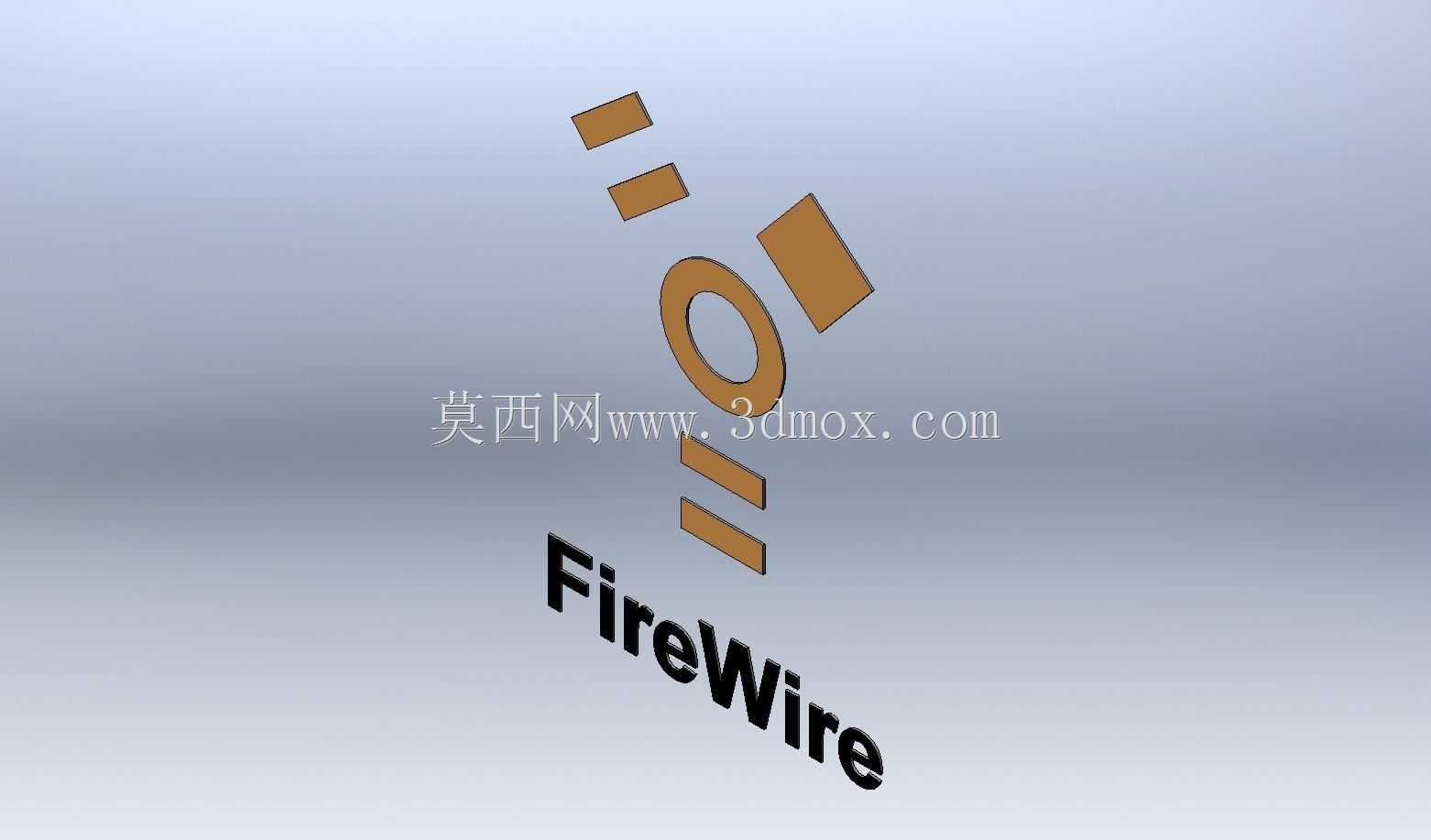

　　不需要额外修改主体结构就能切换固定方案。从功能特性上来说，立体标识相比传统的丝印、贴纸标识，耐用性提升非常明显，丝印标识在长期接触操作人员手指、擦拭溶剂之后会出现磨损脱落的情况，贴纸标识在高低温交变的工况下容易起翘开胶，而这种一体结构的立体标识件，采用和设备面板同色系或者高对比度的配色，比如黑色字样搭配棕黄色图形部分，和浅灰色的设备面板形成明显的视觉差，即使在光线不足的设备布线场景下，也能快速识别接口位置。建模过程中对字符的笔画宽度做了统一调整，所有笔画的宽度不小于1.5mm，避免在注塑或者CNC加工过程中出现断笔、填充不足的工艺缺陷，图形部分的环形结构做了均匀的壁厚处理，壁厚保持在1.5mm，和字符部分的壁厚保持一致，

　　避免加工过程中因为壁厚不均出现缩痕、变形的问题。在设备组装的工序里，这类标识件的安装属于面板预装环节，不需要复杂的工装，粘接式的结构只需要在安装前清洁面板表面的油污和脱模剂，对准定位线按压10秒左右就能达到初始粘接强度，不会占用过多的组装工时，卡扣式的结构则直接卡入面板预先冲压的定位槽内，安装效率更高，适合大批量生产的设备使用。考虑到不同设备的面板配色差异，建模时将标识的各个部分做了独立的面分组，后续做表面处理的时候可以单独给字符、图形、基底部分分配不同的颜色，不需要拆分零件就能实现多色标识的效果，减少零件数量的同时也降低了装配的复杂度。实际使用中，这类标识件不仅起到接口指示的作用，在设备维护、故障排查的过程中，维修人员可以通过标识快速找到对应的接口，连接调试线缆，不需要对照说明书逐一确认接口定义，尤其是在多接口密集排布的采集设备、工业相机主机上，清晰的立体标识能大幅缩短调试接线的时间，减少接错线导致的设备通讯故障。
