八口CAT5e局域网配线架结构设计

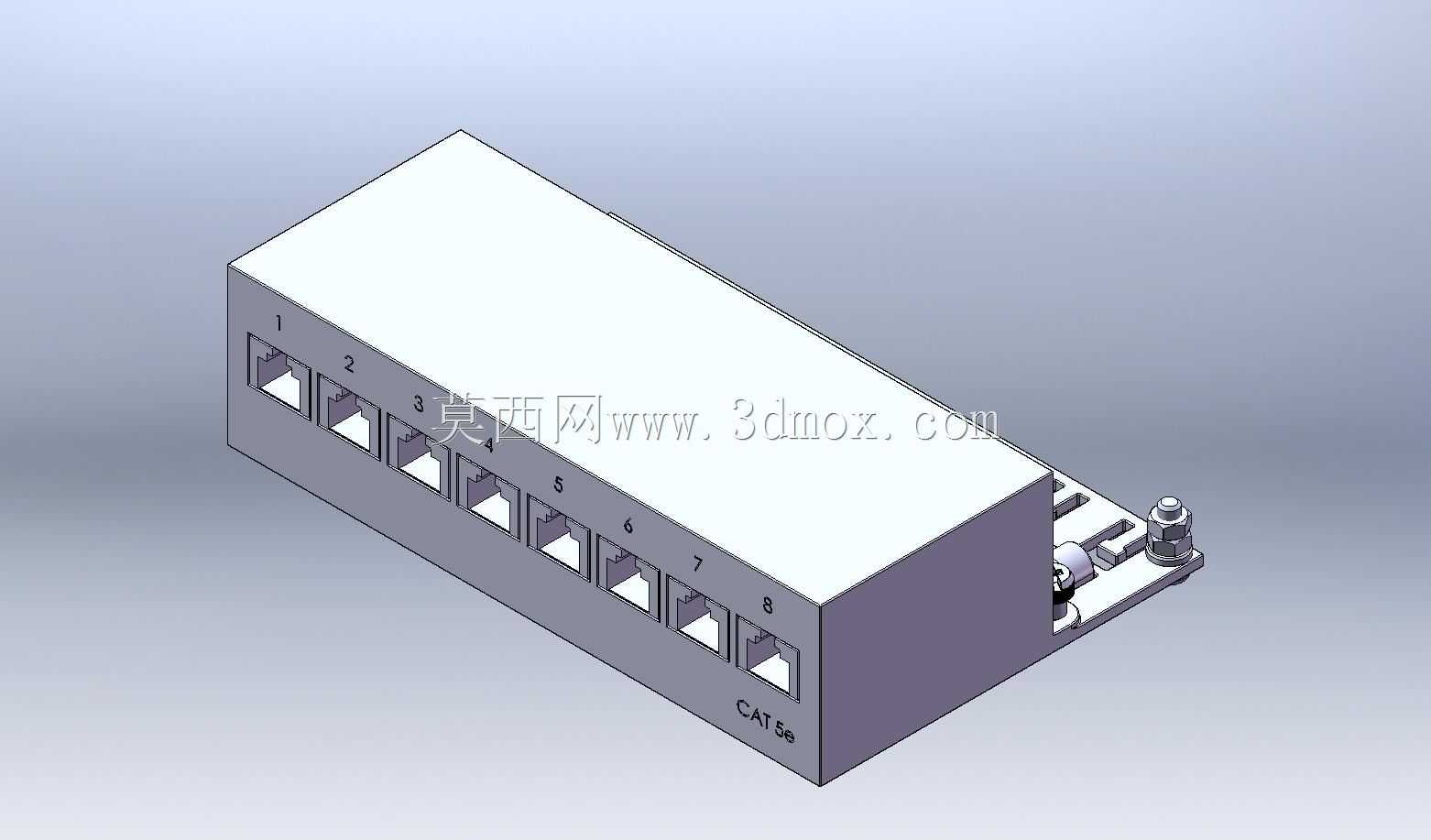

　　在综合布线工程的机柜内部，配线架是承担线缆端接、线路调度功能的核心连接件，这款八口CAT5e规格的局域网配线架，主要面向小型办公网络、弱电间分支节点、工业控制局域网的末端布线场景使用，区别于常规24口高密度配线架，该款产品针对点位数量少、安装空间局促的场景做了适配，不需要占用过多机柜U位，也能满足小范围网络节点的端接需求。从结构设计来看，产品主体采用一体式金属壳体冲压成型，壳体侧面做了折边加强处理，避免薄钢板冲压后出现形变，正面排布8个标准RJ45接口位，接口上方依次标注1-8的端口序号，壳体下部压印CAT5e标识，明确产品适配超五类网线的传输性能等级，接口位的开孔公差控制在0.1mm范围内，保证水晶头插拔时的顺畅度，

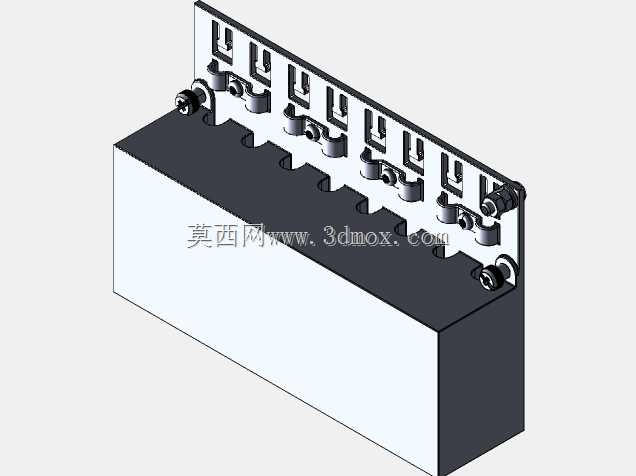

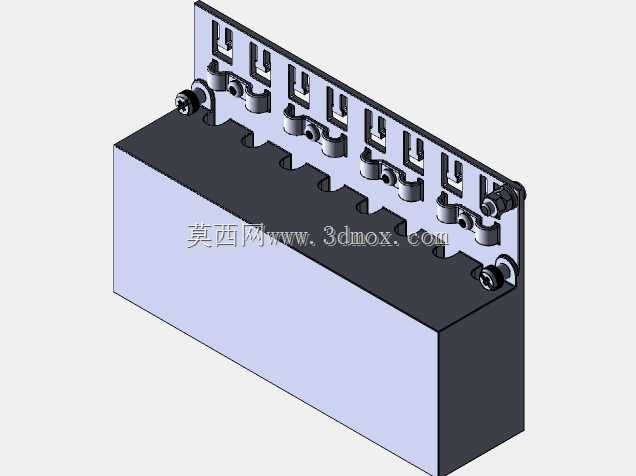

　　同时避免接口松动导致的接触不良问题。产品尾部设置了线缆端接区域与固定结构，配套的压线卡件可以将网线外护套固定在壳体上，避免线缆拖拽时拉力直接作用在芯线端接点上，导致线序脱落、传输中断；侧边延伸出的安装耳带有标准固定孔位，既可以适配机柜立柱的安装孔距做机架式固定，也能通过转接件固定在墙面理线盒内，安装边界的适配性覆盖了多数小型布线场景的安装需求。设计过程中优先考虑了现场施工的操作便利性，端接区域的空间预留足够打线工具操作，不需要额外拆卸壳体就能完成芯线的卡接与梳理，壳体内部预留了网线弯曲半径空间，保证超五类网线在端接后弯曲半径不小于线缆直径的4倍，避免因线对弯折过度导致的回波损耗、串扰指标超标，满足百兆到桌面的网络传输性能要求。

　　产品的外形尺寸做了紧凑化处理，整体长度控制在120mm左右，宽度与常规RJ45接口深度匹配，高度仅为标准1U的三分之一，在小型壁挂机柜、桌面式网络机柜中安装时，不会与交换机、理线器等其他设备产生安装干涉，端口的排布间距符合行业通用规范，相邻端口插拔水晶头时不会出现互相干扰的情况。在实际使用场景中，这类小端口配线架通常部署在10人以内的小型办公区弱电箱、门店网络布线节点、工业设备控制柜内的网络通讯单元端，用来将预埋的水平布线网线统一端接在配线架上，再通过跳线连接交换机，后期线路调整时只需要插拔跳线即可，不需要反复插拔交换机端的接口，也能避免预埋线缆被频繁拉扯损坏，同时配线架的端口标识可以快速对应点位信息，故障排查时能快速定位对应线路，

　　大幅降低后期运维的工作量。结构设计时还考虑了接地需求，壳体上预留了接地柱安装位，施工时可以将壳体与机柜接地排连通，屏蔽外界电磁干扰对网络信号的影响，在工业场景有变频器、伺服电机等强干扰源的环境下，也能保证网络传输的稳定性。壳体表面采用喷塑处理，既提升了金属壳体的防锈能力，也避免施工过程中锋利的板边划伤操作人员，所有板件的边缘都做了卷边钝化处理，没有裸露的锐角毛刺，符合弱电施工的安全要求。
