绿色贴片式LED指示灯三维结构设计

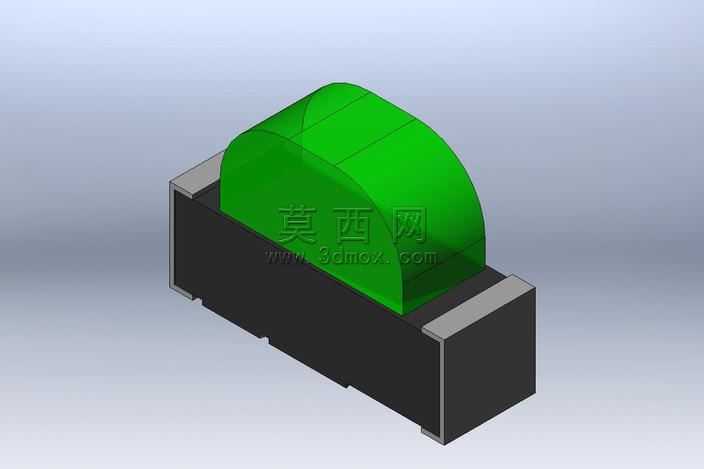

本模型为贴片式绿色LED指示灯的三维结构设计，采用SolidWorks软件完成全参数化建模，整体结构还原了工业常用APA3010规格贴片LED的真实形态与装配关系。建模过程中首先依据行业标准封装尺寸绘制底座基体草图，通过拉伸凸台命令生成黑色绝缘基座主体，基座两侧的金属焊盘采用独立草图拉伸后与基座进行装配配合，精准还原了贴片元件的焊接引脚结构，焊盘的尺寸、位置与伸出长度均严格匹配SMT贴片加工的工艺要求，保证模型可直接用于PCB布局的干涉校验。发光部分的绿色透镜采用曲面建模方式构建，先绘制透镜的截面轮廓曲线，通过放样命令生成顶部的弧形透光结构，曲面过渡处做了圆角优化处理，还原了实物透镜的光学聚光外形，透镜与基座的配合间隙按照实际生产的装配公差进行设置，还原了真实产品的装配逻辑。材质渲染阶段，基座部分赋予哑光黑色工程塑料材质，调整粗糙度参数模拟塑胶外壳的磨砂质感；两侧焊盘赋予金属锡材质，添加轻微反射效果还原焊盘的金属光泽；绿色透镜部分赋予半透明绿色PC材质，调整透光率与折射参数，模拟LED封装胶体的透光特性，同时在透镜内部添加轻微的散射效果，还原绿色发光体的视觉质感。设计过程中充分考虑了该类元件的实际应用场景，整体结构无冗余特征，所有尺寸均参照公开的元件规格书进行校准，既保证了外观的还原度，也保留了结构的可编辑性，可直接用于电子产品的结构装配验证、PCB布局演示以及教学演示场景，帮助设计者直观了解贴片LED的外形结构与装配尺寸，也可作为电子元件库的标准模型调用，用于各类电子产品的整机结构设计中，提前校验元件与周边结构的空间干涉问题，缩短产品开发的验证周期。
